光刻机技术演进与国产替代

光刻机是半导体制造装备中技术门槛最高、单台价值最大的核心设备。2024年，其在全球半导体设备市场中占据24%的份额，是晶圆制造前道工艺中最关键的一环。
从价值量看，光刻机显著高于其他半导体设备。深紫外（DUV）光刻机单价在2000万至5000万美元之间；极紫外（EUV）光刻机达1.5亿至2亿美元；而新一代高数值孔径（High-NA EUV）光刻机价格进一步跃升至3.5亿至4.1亿美元。
其技术演进严格遵循瑞利判据，即分辨率与光源波长（λ）、数值孔径（NA）、工艺因子（k₁）及曝光方式四大要素密切相关。这四个维度的持续优化，共同推动制程节点不断微缩。
在光源波长方面，早期采用汞灯g线（436 nm）和i线（365 nm），后发展为深紫外（DUV）波段，再升级至极紫外（EUV，13.5 nm）。当前EUV已支撑5纳米及以下制程量产，未来将面向2纳米及更先进节点。
数值孔径（NA）是提升分辨率的关键参数。传统干式光刻机NA上限为0.93；浸没式技术通过在镜头与晶圆间填充超纯水，将NA提升至1.35；EUV光刻因材料限制采用反射式光学系统，NA为0.33；而正在推进的High-NA EUV则将NA提升至0.55。
工艺因子优化涵盖多项关键技术，包括离轴照明、光学邻近效应校正（OPC）、相移掩模（PSM）等，旨在补偿光学衍射带来的图形失真，提升成像保真度。

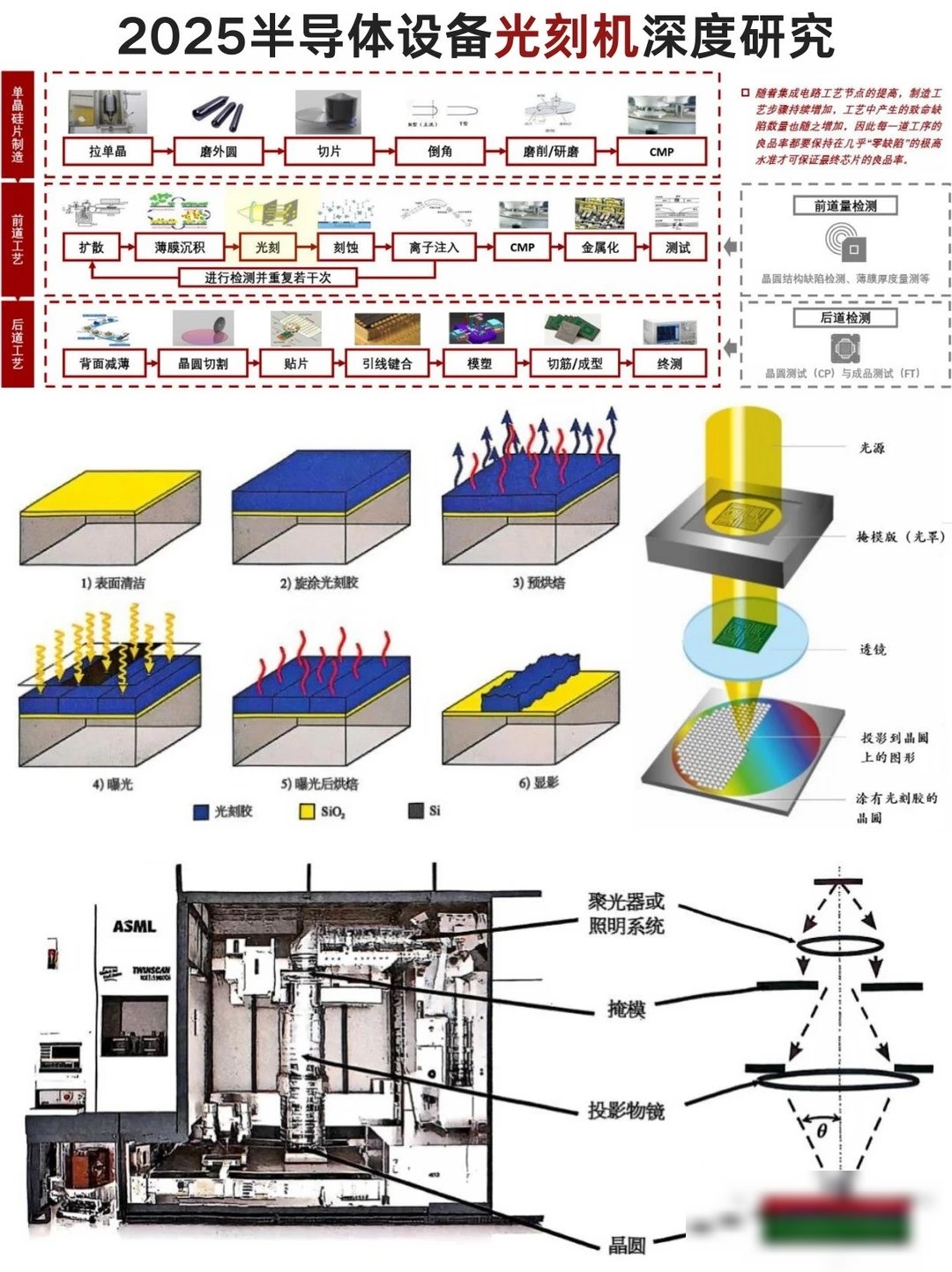

曝光方式亦经历多次迭代：从早期接触式、接近式，发展为步进重复式，再到目前主流的步进扫描投影式。该方式兼顾高分辨率与高产能，已成为先进制程的标准配置。
光刻机由多个高精尖子系统构成。光源系统负责提供稳定能量，技术路径从汞灯逐步演进至EUV激光等离子体光源；其中，Cymer与Gigaphoton主导全球高端光源市场，而EUV光源需实现250瓦以上功率的长期稳定输出，技术难度极高。
光学系统承担图形精确成像功能。DUV时代依赖高NA折射式透镜组；EUV因缺乏透射材料，必须采用全反射式镜面结构。德国蔡司作为ASML核心光学供应商，其组件占ASML整机采购成本的28.23%。
工作台系统实现晶圆与掩模版的亚纳米级同步定位。技术路径由传统机械导轨升级为磁悬浮驱动，ASML首创的双工件台结构，使曝光与对准流程并行作业，整体产能提升约35%。
全球光刻机产业格局历经三次代际更替：上世纪由美国企业主导，后被日本佳能、尼康超越，最终荷兰ASML凭借持续技术创新完成反超。其核心突破包括双工件台、浸没式ArF光刻、以及EUV量产能力，并通过并购Cymer、HMI等企业强化垂直整合能力。
2024年市场呈现高度集中态势：ASML垄断EUV及ArFi光刻机；佳能主攻KrF与i-line机型；尼康则聚焦于成熟DUV领域。
中国正加速推进光刻机自主化进程。需求端，中国已是ASML最大单一市场；预计到2030年，中国将贡献全球30%的晶圆制造产能。政策端，02专项对光刻技术进行体系化部署。外部环境变化也进一步凸显国产替代的战略紧迫性。
国内已有阶段性成果：上海微电子已实现90纳米ArF光刻机量产；哈尔滨工业大学在EUV光源领域取得重要进展；华卓精科、茂莱光学等企业在精密工件台、光学元件等核心部件环节实现技术突破。
然而，整体国产化率仍处于低位——2022年不足1%。巨大的替代空间，意味着光刻机不仅是衡量国家科技实力的重要标尺，更是半导体产业链安全攻坚的核心战场。
