谁能告诉我CAD里轴线的快捷键？

你好！

右键新建图层，选择虚线的线型。然后画的时候，点确定打开图层特性管理器

如有疑问，请追问。

颜色 线型 线宽
绿色 实线 0.3
白色 细实线 默认
黄色 虚线(dash) 默认
红色 点划线long-dash dot) 默认
紫色 双点划线(phantom 5x) 默认
粗美介由州决实线:可见轮廓线
细实线:尺寸线，尺寸界线，剖面线，引出线。
波浪线:断裂处的边界线，视图和剖视的分界线。
虚线:不可见轮廓线。
点划线:轴线，对称中心线。
双点划线:假想投影轮廓线，中断线

CAD常用快捷命令：

L————直线
C————圆
REC————矩形
O————便移
M————移动
CO————复制
RO————旋转
T————文字
TR————减切
PL————多段线
E————删除
MA————匹配
U————返回
P————图纸移动
Z————缩放
MO————属性
LI————面积统计
S————拉升
SC————比例缩放
X————扎开

CAD常用快捷键

AIT+O+C--颜色（以下省AIT+O）
+N--线型
+L--图层
+W--线宽
+S--文字样式
+D--表注样式
+Y--打印样式
+P--点样式
+M--多线样式
+V--单位样式
+T--厚度
+A--圆形界线
+R--重命名

绘图用（直接命令）：
OT--单行文字
T --多行文字
B --创建块（重）
I --插入块（重）
A --弧线
MI--镜像
M --移动（关于这个命令还是试试吧）
SC--比例
LEN--拉伸（重）

F1~F11的作用：
F1---帮助
F2---文本窗口
F3---对象捕捉
F4---（忘了）
F5---等轴测平面
F6---坐标
F7---栅格
F8---正交
F9---捕捉
F10--极轴追踪
F11--对象追踪
顺便加个金属材质的调节数据吧，我用觉得这个效果好些，也许用的到：
金属：100/20/50，反光100
CAD常用快捷键

AutoCAD2002快捷键

3A---使用物成3D阵列
3DO---旋转空间视角
3F---创建3F面
3P---指定多线段的起点
A---圆弧
AA---计算机面积和周长
AL---对齐
AR---阵列
ATT---属性定义
ATE---块属性
B---定义块
BH---定义图案填充
BO---创建边界
BR---打断
C---圆
CH---修改物体特性
CHA---倒直角
COL---颜色
CO---复制
D---标注设置
DAL---标注
DAN---角度标注
DBA---圆弧标注
DCE---圆心标记
DCO---连续标注
DDI---测量圆和圆弧直径
DO---同心圆环
DOV---修改标注变量
DRA---标注半径
DIV---等分
DI---测量
DT---输入文本
DV---相机调整
E---删除
ED---修改文本
EL---椭圆
EX---延伸
EXIT---退出
EXP---输出数据
EXT---拉伸
F---倒圆角
FI---选择过滤器
G---对象编组
GR---选项
H---填充
HE---关联填充
I---插入图元
IMP---输入文件
IN---布尔运算合集
IO---插入文档程序
L---线
LA---图层编辑
LE---文字注释
LEN---修改对象长度等数值
LI---对象特性显示
LO---布局选项
LS---命令历史纪录
LTC---线型设置
LWC---线宽设置
LTS---新线形比例因子
MC---移动
ME---等分
ML---多样线
MT---文本
OS---捕捉设置
O---偏移
OP---选项
ORBIT---旋转
P---平移
Pl---连续线
Po---点
Pol---多边形
PR---选项
PRE---页视图面
PRINT---打印
PU---清理
PE---修改多段线
REA---重画
REN---重命名
REC---矩形
REV---旋转成三维面
RO---旋转物体
S---拉伸
SCL---缩放
SCR---脚本文件
SEC---切实体
SHA---着色
SL---切面
SN---指定捕捉间距
SP---拼写检查
SPL---样条曲线
SI---文字样式
SU---布尔运算
TO---自定义工具栏
TOR---三维圆环
TR---修剪
UC---用户声标
UNI---合并三维体
V---视图
VP---视点设置
W---编写块
X---分解
XA---样参照文件
XB---外部参照锁定
XC---剪裁
XL---参考线
XR---外部参照管理
Z---缩放

1,绘制
线 LINE L
构造线 xline XL
多线 mline ML
多段线 pline PL
正多边形 polygon POL
矩形 rectang REC
圆弧 rc A
圆 circle C
样条曲线 spline SPL
椭圆 ellipse EL
插入块 insert I
创建块 block B
图案填充 bhatch BH; H
多行文字 mtext MT

2,修改
删除 erase E
复制对象 copy CO
镜像 mirror MI
偏移 offset O
阵列 array AR
移动 move M
旋转 rotate RO
缩放 scale SC
拉伸 stretch S
修剪 trim TR
延伸 extend EX
打断于点 break BR
打断 break BR
倒角 chamfer CHA
圆角 fillet F
分解 explode X

特性匹配 matchprop MA
放弃 CTRL+Z U
实时平移 pan P
实时缩放 zoom Z
特性 CTRL+1 ; CH
放弃 U CTRL+Z
清除 DEL
3、标注及其设置
标注样式管理器 DIMSTYLE D, DST
创建坐标点标注 DIMORDINATE DOR
创建线性尺寸标注 DIMLINEAR DLI
创建圆或圆弧的中心线或圆心标记 DIMCENTER DCE
创建对齐线性标注（斜向） DIMALIGNED DAL
创建圆和圆弧的直径标注 DIMDIAMETER DDI
创建圆和圆弧的半径标注 DIMRADIUS DRA
创建角度标注 DIMANGULAR DAN
创建形位公差标注 TOLERANCE TOL

4,其它
F1 帮助
F2 文本窗口
F3 对象捕捉
F4 数字化仪
F5 等轴测平面
F6 坐标
F7 栅格
F8 正交
F9 捕捉
F10 极轴
F11 对象捕捉追踪

CTRL+N 新建
CTRL+O 打开
CTRL+C 关闭
CTRL+S 保存
CTRL+A 另存为
CTRL+V 打印预览
CTRL+P 打印
CTRL+D 发送

打开图层特性管理器，右键新建图层，选择虚线的线型，点确定。然后画的时候，选择这个图层就好了

你应该是收到别人发给你的图吧 对方可能使用的是天正CAD 你可以让他帮你把图转成 AUTOCAD版本的

cad轴线偏移用O快捷键。

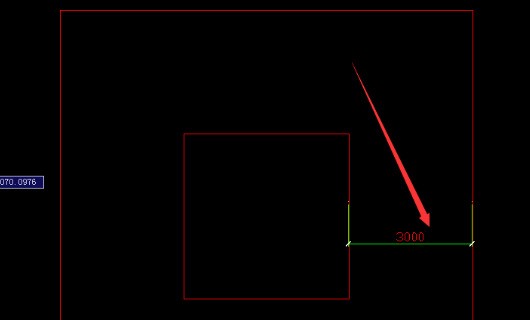

1、打开CAD，画一个矩形或者其他轴线。

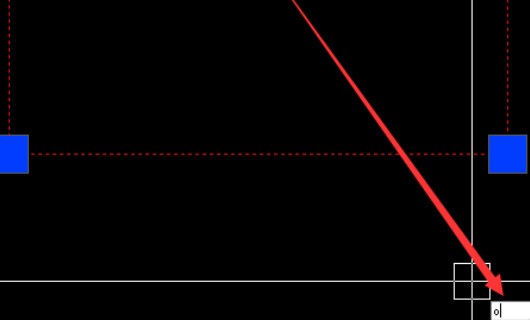

2、然后选中矩形输入偏移命令O，空格键确定。

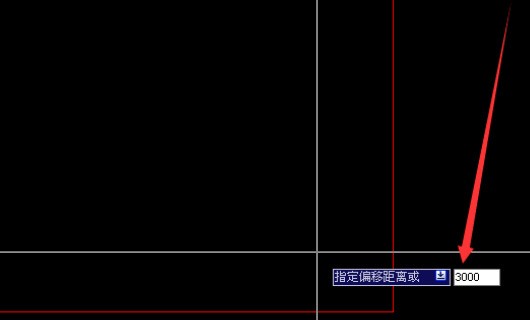

3、确定O后，输入要偏移的距离。

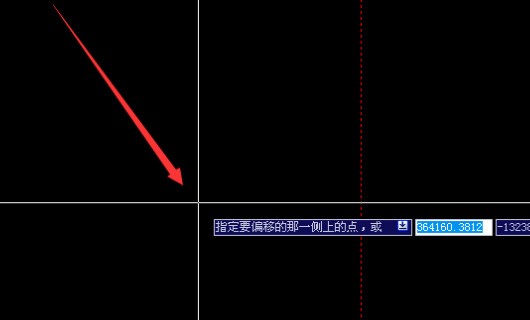

4、确定要偏移的距离后，鼠标点击要偏移的方向。

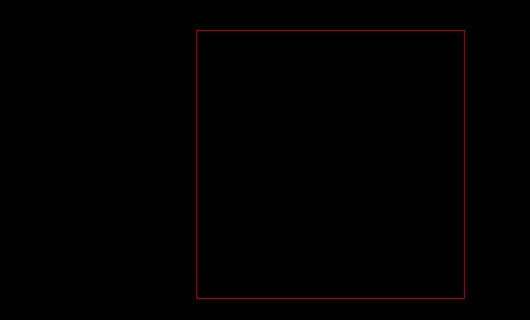

5、鼠标点击要偏移的方向后，偏移就做好了。

1、打开广联达软件，点击左上角导入，导入cad图中没告诉斜交轴的图纸作为背景。2、再在广联达中新建斜交轴网，点击导入的cad图纸，点击斜交轴网的直线命令，进行画出斜交轴线，cad图中没告诉斜交轴的图即可在广联达中建立轴线。
