cad来自肿么把三维多段线转换360问答成二维多段线

在CAD中选中三维多段线，输入命令explode并回车炸开，炸开后为直线，输入pe命令按照提示进行线段转化合并，合并后的线段即为二维多段线。具体操作请参照以下步骤。

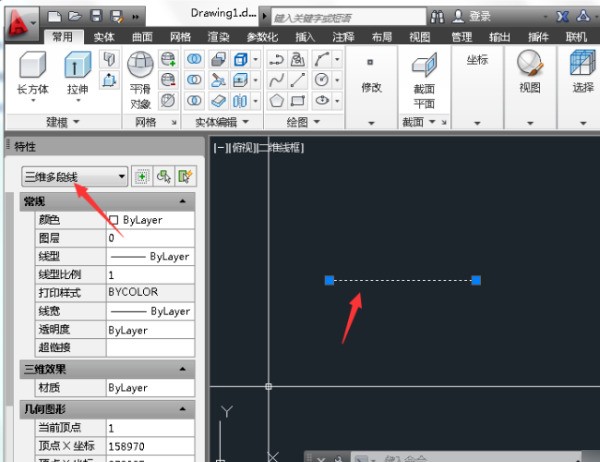

1、首先在电脑上打开CAD软件，接着选中三维多段线。

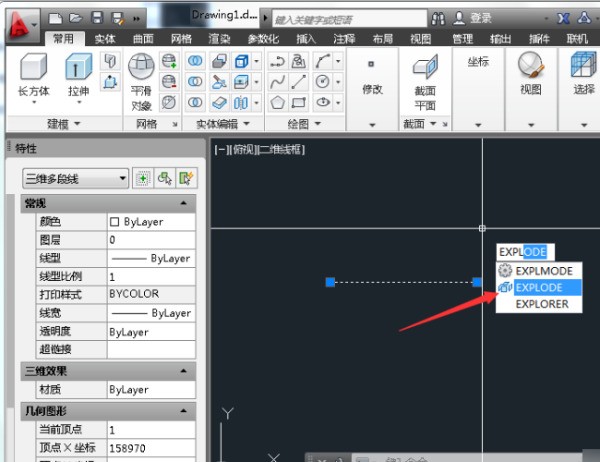

2、然后输入快捷命令explode并回车，将现有三维多段线炸开。

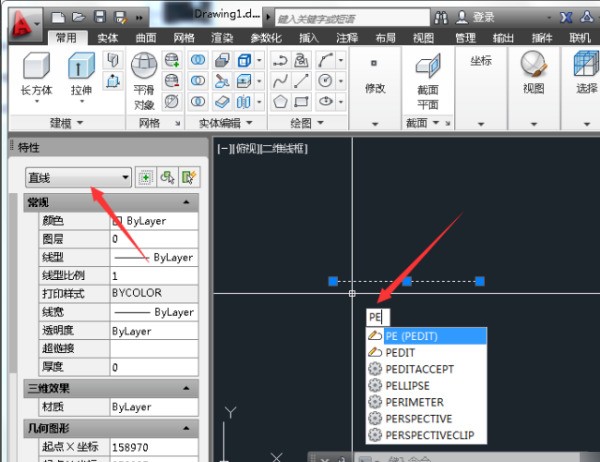

3、炸开后线段变为直线，再输入pe快捷命令。

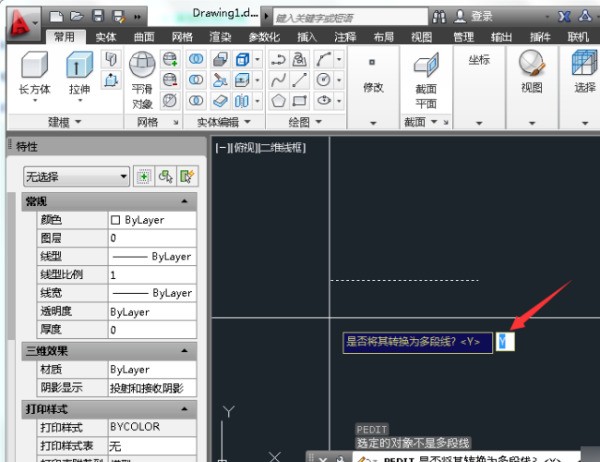

4、然后会提示是否将其转换为多段线，输入Y即可。

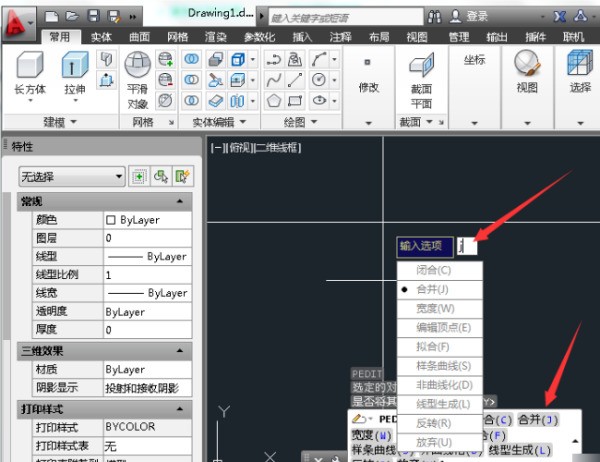

5、然后在pe命令选项中输入字母J来进行来自合并。

6、合并完成后按下esc退出当前命令，查看当前线段即为二维多段线。完成以上设置后，即可在cad二维中把三维多段线转换成二维多段线。

在CAD中选中三维多段线，输入命令explode并回车炸开，炸开后为直线，输入pe命令按照提示进行线段转化合并，合并后的线段即为二维多段线。具体操作请参照以下步骤。
1、首先在电脑上打开CAD软件，接着选中三维多段线。

2、然后输入快捷命令explode并回车，将现有三维多段线炸开。

3、炸开后线段变为直线，再输入pe快捷命令。

4、然后会提示是否将其转换为多段线，输入Y即可。

5、然后在pe命令选项中输入字母J来进行合并。

6、合并完成后按下esc退出当前命令，查看当前线段即为二维多段线。完成以上设置后，即可在cad二维中把三维多段线转换成二维多段线。

　　用add模式选择多个目标实体你应该是会了。但是如果一来自个三维的多段线想要转化为二维多段线，必须要有一个石前城列次资走前提，即它的所有折点和起始点与终点均位于一个平面中，否则无法转化为二维多段线。一般而言，既然是三维多段线，就不会是二维的，是无法转化的，因为二维的意思是在一个平面里。追问 : 先谢谢您的回答，关于这个我也不太懂，文件是项目的等高线地形图，应该不是在一个物理平面内。我的想法是把这些线的Z轴数值统一为0，请问有可能实现么？
追答 : 　　要将所有的线的Z轴数值统一改为0，可以做到的，只要使用工具条中的“特性编辑器”按钮即可。具体步骤是：全部选中这些多段线，点击特性编辑器按钮，在出现的对话框中将它们的Z坐标改为0即可。
　　不过且慢，你这样处理就会丢失等高线的高程信息（即Z坐标值改成了0，失去了它的高程记录功能），最好不要这么做。
　　我想，你的文件中既然是等高线，而等高线是互相不交叉的多重封闭线（每条封闭线中的所有节点的高程即Z坐标相等；而不同的封闭线，具有不同的高程），因此不可能也没有必要将这些封闭线全部合并成一个多段线。因此，你提的问题可能是：每个封闭线中可能包含了几段多段线，需要将它们连接起来合并成一条多段线，由于在一个封闭的等高线中的多段线条在合并前已经是高程相等（Z坐标相等）的，即它们均已在同一个水平面内（亦即均是二维的），因此可以将它们合并成一条多段线：这只要使用pe命令即可。这是对你的追问的答复。
　　现在回到你的题目：如何将三维多段线转化为二维多段线？前已述及，从物理意义上判断，三维的多段线是不可能转化为二维的多段线的。实际上，三维多段线是2010版AutoCAD尚未出现的概念，在2015版中，则?可以用list命令查询用pline命令绘制出来的图元查出为LWPOLYLINE，对于用3dpoly命令绘制的图元查出为"多段线"，它们之间并没有转化的途径。可能，你说三维多段线指的是具有不同Z坐标的多段线吧？

你好！按我的指示操作，点击菜单中：视图---三维视图----当前视图----品面UCS:就OK了

进入布局图纸-把图纸的视图框缩小，（整张图纸的1/4大小。移到左上角）--然后把视图框里的实物放大或缩小（和图框的大小差不多）---点击视图工具条上的主视图（生成主视图）--后点击实体编辑工具条上的设置视图{选O（正交），向下拉出俯视图，位置拉好后右键确定，用鼠标托出一个适合俯视图大小的视图窗口，给他起个名称。左视图做法一样~正交-向右拉-托出视口-起名。）---然后是点实体工具条上的设置图纸，选中俯视图和左视图的视图窗口的边框点右键确定。。再先实体工具条上的设置轮廓，选中主视图（要选中模形内的轮廓线）确定。这时视口的线框还在，或还有多余的线条，你只要把那些不想看见的线条或线框所在的层的那个灯泡关掉（就是隐藏该图层但是不能删掉图层哦）就会看不见，（如果是08版以上的就不用那么麻烦）（左视图和俯视图一定要起名）
