cad肿么把来自模型导入布局？

激活视口



答案补充
双击

答案补充
双击不行的部分,本来就在布局中了.可能你之前已经激活了视口了,所以选不上布局中的东西,你用鼠标点击视口以外的部分,回到布局里面,就能选中了.

答案补充
你这个图的标注和文字是在布局中做的,图形在模型里做的.

答案补充
标题栏和零件序号等放在布局里,比较方便,适合批量做类似的图,而且图纸比例容易掌握.标注尺寸也放在布局里就是个人喜好了.

答案补充
没错,模型和布局中的部分不能同时选中。
为什么非要都在模型切犯征权血方社章文止中不可呢

如果非要都弄到模型中，你看看视口中的图比例是多少。然后你复制布局中的标题栏到模型中空白位置，做相应的放大倍数，然后找准基点移动到图上。这是我的想法。或卫今严连色题殖许还有别的方法。

我想你可以试着使用布局，用多了，就知道其中的好处了。

你的意思是，你画的图是在布局里吧？ 如果是，那么直接复制然后转到模型里粘贴就可以，但是需要是不是有绘图的比例？ 有一个命令，是直接转化模型空间的图线到布局的（在布局里激活窗口执行命任足多专令就可以把图线转换到布局，该过程会自动缩放图形，也就是你在布局里看到的页面是什么样，转换以后就什么样），该命令可以反向操作，会自动以布局窗口的显示比例（该比例通过激活窗口后用Z命令设置）缩放图形到模型，该命令是chspace. 建议你好好琢磨下

满意请采纳

都不完全理解布局啊，我给你简单解释下吧，估计你也不容易理解；
   先说明下，布局与模型空间的图形是能够完美转换的，快捷命令是CHSPACE，再布局执行这个命令，选中布局里面要转换的图形文字，然后确定，布局上被选中的图形文字就会自动转换到模型里面；反过来，在布局激活视口，执行这个命令，模型里面被选中的图形文字就会自动转换到布局上面来，它会自动转换比例（这个比例跟你设置的视口的显示比例有关，你在布局看到是什么样子，转换过来在布局就是什么样子），这里很多需要理解的，自己多研究就好了。

   针对你的问题。
   布局只是个窗口，通过在它上面建立的视口（你可以建立多个视口）你可以看到模型里的图形，当然一个布局就是一页图纸，每页上的视口指向不同的模型里的区域。布局空间页可以画图和书写文字，一般建议把标题框做到布局上，然后一些文字说明也在布局，这样可以非常完美的控制每页图纸的文字高度。
  那么你所说的情况的确是有两种可能：
  1.模型画图，布局建图框以及文字说明，他们合在一起形成完整的图纸页面。这样你在模型就看到不完整的图纸了
  2.图纸只有1张，但是布局有多页，每页布局都只显示一部分图线，这种情况是在视口里设置了图层的打开、闭合，这样就能在一个视口里隐藏你设定的图层。
最后一种情况，就是那图的设计者也不完全理解布局，不按正确方法来，那就不好解释了，这情况我确实遇到过。但是肯定不是加密了。
   布局是很复杂的一块知识，不懂就多搜集资料吧，网上很多的。
再上个图简单解释下吧
=CAD智囊团=

楼主你好。你这个情况个人感觉应该是一下几点，你可以尝试下：
LA打开图层命令编辑器，看看图层是不是全部打开，尤其是你画线的这个图层，看看自己当前画线在哪个图层
看看自己的线是哪种线型，是不是有分割的线，而分割的线距离较大？正好看不到，Z回车E回车
可能是CAD出错了。修复或者重装下

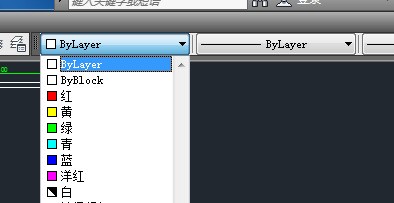

找到（特性）工具，换一个显眼的颜色就可以了。。
如果没有，就在工具栏右键勾选（特性）然后就出来了

布局里的图并不是导入的，只是相当于在布局里打开一个窗口，从这个窗口可以窥见模型里的图形。 新建视口命令可以在菜单栏的视图菜单里找到，点击视图菜单，找到视口，点击下级菜单，找到“新建视口”，出现视口对话框，可以选择视口数量。选择“单个”，然后就可以在布局中拖动鼠标建立视口了。 命令提示行输入“VPORTS”，也可以调出对话框。
