S7-1200接线避坑指南

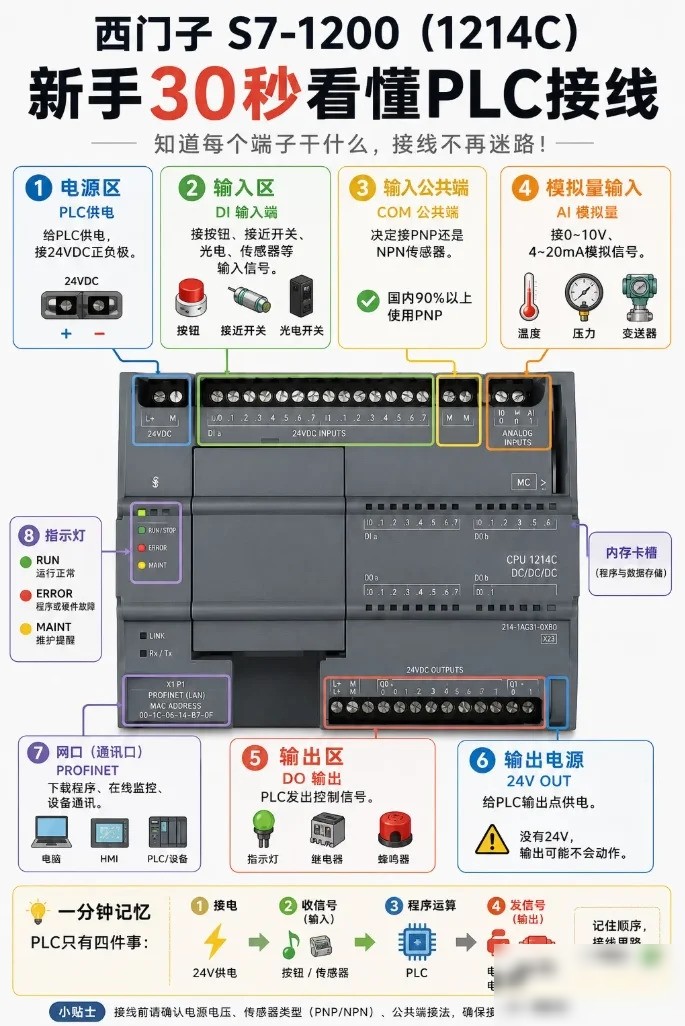

今天PLC课程中，老师发放了一张S7-1200的接线图，整体结构清晰、内容实用。但在仔细核对过程中，我发现图中存在一处关键性错误——输入公共端的标注不准确。经与授课教师确认后，现将正确信息整理说明如下，供学习者参考，避免实际接线时出现误操作。
首先需明确：S7-1200的输入公共端并非仅标为M，而是同时包含L和M两个独立端子，且二者电气隔离、互不导通。其中，L端用于连接24V DC正极，适用于PNP型传感器；M端则连接0V（即24V DC负极），对应NPN型传感器。特别提醒：L与M严禁短接，必须严格依据所用传感器类型进行选择。
电源区域：端子标有24V+和0V，用于接入24V直流电源，为PLC本体供电。
输入区域：DI数字量输入端子用于连接按钮、接近开关、光电开关及各类传感器。L与M为输入公共端——PNP传感器应接至L端，NPN传感器则接至M端。AI模拟量输入支持0～10V电压信号或4～20mA电流信号。目前国内工业现场90%以上采用PNP型传感器，因此输入公共端普遍接L（24V+）。
输出区域：DO数字量输出端子可驱动指示灯、继电器、蜂鸣器等负载；输出公共端通常作为负载回路的负极路径。
通讯接口：配备PROFINET以太网口，用于程序下载、在线监控及与HMI设备通信。
状态指示灯含义：RUN绿色表示运行正常；ERROR红色表示系统故障；MAINT黄色提示需执行维护操作。
PLC工作流程可概括为四个基本环节：先接电 → 再接收外部信号（输入）→ 然后执行用户程序运算 → 最后发出控制信号（输出）。
接线前务必确认三项：电源电压是否为24V DC；所用传感器是PNP型还是NPN型；据此正确选择输入公共端（L或M），切勿凭经验随意连接。
该接线图整体质量较高，但输入公共端的标注易引发误解。请务必牢记：S7-1200输入侧设有L与M两个独立公共端，不可混用，须严格匹配传感器类型。
