玻璃升降电路原理

一般来说,电机接插件是有6根线,当然出来大众的车,它的左前门一般是12根,就拿6根来说.

其中2根是拿来给电机供电的

另外2根是给霍尔或者模块供电的

最后2根是给控制模块接发信号的,也就是LIN1LIN2

故障检修：要解决次问题，首先应对该车的玻璃升降系统电路图有所了解。其工作原理是该车的玻璃升降电动系统由永磁式电动机做为动力源，工作中，12V双向电动机通过与车窗相连的驱动器调节车窗上下运动，车窗的上升和下降由永磁式电动机通过开关改变电流方向进而改变电动机的运转方向来实现。在驾驶员侧设计一个总的组合控制开关，无论行驶还是停车，操作此开关均能控制4个门玻璃的起和落，同时，在组合开关上设计一个锁定开关，其作用是控制后门的分动开关，锁定开关断开后，后部两门分动开关就不起作用，以增加后部乘客安全性(尤其是儿童)，当锁定开关接通时，各门上的分动开关便能操纵所控车门。 1、首先，将左前门的升降器总开关处的C2插头拨下，将点火开关转到“ON”位置，然后操纵左前门开关，这时两前门升降正常。可见，两前门玻璃升降器无故障，问题可能出现在左前门升降总开关、两后门升降器线路及两门上的分动开关等。 2、连接左前门总开关的C2插头，将锁定开关拨到接通位置，打开钥匙门，用试灯测量总开关处C1-G脚，然后用手按总开关上的左后门玻璃升降器按钮，发现试灯逐渐熄灭，左后门的玻璃也是逐渐停止；然后再测量C2-A处的电压为0V，显然故障出现在C2-A的输出火线上，而且是在连接两后门的线路上，于是，用试灯逐点测量，最后经过一番检查线路，发现该线与左后门升降器开关上小灯的搭铁线混连在一起，致使在锁定开关接通时大量放电，偶尔严重时使升降器上的熔断器断开，当温度降下来后又自动接上，所以造成偶尔工作的假象，重新包扎这两根线后，故障排除。

电动门窗（汽车窗玻璃）的升降原理
电动门窗的核心元件是玻璃升降器，其升降的基本原理是：在每个车门内设置一个可变换运转方向的直流串激电动机，通过转换开关，使电动机运转，经安装在电动机主轴上蜗轮减速后，通过转筒和钢丝使玻璃平行地上下滑动。其上端和下端分别设有挡块，用张紧筒和弹簧保持钢丝的一定拉力，使机构正常运行。除钢丝式玻璃升降装置外，还有杠杆操纵式。
每扇车门上均装有一个控制开关，并在驾驶员所在的车门上装有总开关，总开关一般安装在驾驶员容易操作的位置上。总开关上设计一个锁定开关，在锁定开关接通的情况下，各开关均能操纵所在车门的玻璃；在锁定开关断开的情况下，后面两扇车门的电路被切断，门上的开关便失去作用，这种设计的目的是为了增加乘坐人员的安全性。
电动门窗升降器的主要技术参数是标称电压、工作电压、额定负载、玻璃行程、玻璃上升时间、电动机最大消耗电流、制动力和寿命等。此外，还要能经受高温、低温、盐雾、尘埃、喷水、振动和冲击等环境试验，并且应使产品能经受电动机制动、电动机过流保护、电磁相容性、噪声和寿命等试验，以保证产品的质量和工作可靠。
电动玻璃升降器的电子控制装置有如下特点：
（1） 具有单按系统。即对开关的一个简单、短暂的轻按，就能将玻璃完全地打开或关闭，这样，驾驶员需要关闭门窗时，不再需要一只手驾驶，而用另一只手去控制门窗，提高了舒适性和安全性。
（2） 能够在车外关闭门窗。如果驾驶员自车内走出而忘记把门窗关闭，不需再进入车内关窗，可在车外通过中央门锁系统，将门窗自动地关闭。
（3） 具有安全控制。当门窗上升而遇到障碍时，能自动地检测出由障碍所引起的阻力，并自动停止玻璃的关闭，避免伤害人体。

1

玻璃升降器线路原理：开关把信号给电脑，电脑再相应的控制玻璃升降器。开关把信号给电脑分很多种，通过串联分压反馈不同的电致做愿米歌切境威二知压信号，电脑识别这个信号再去控制升降器上升，下降，一键上升，一键下降。
大部分汽车的车窗举升器都采用非常灵活的连杆来举升车窗玻璃，同时保持其处于水平状态。 将小型的电动机连接到一个蜗轮永和几个其他直齿圆柱齿轮，以产成较大的齿轮减速比，从而提供足以升起车窗的扭矩。
电动车窗的一个重要功能是电动车窗不能强制打开——传动结构中的蜗轮支持这一功能。 由于蜗杆和齿轮之间存在接触角度，因此很多蜗轮都具有自锁功能。 蜗杆可旋转齿轮，但齿轮不能旋转蜗杆，齿之间的摩擦致使齿轮结合。

扩展资料
玻璃升降器分类：
1、臂式和柔360问答式

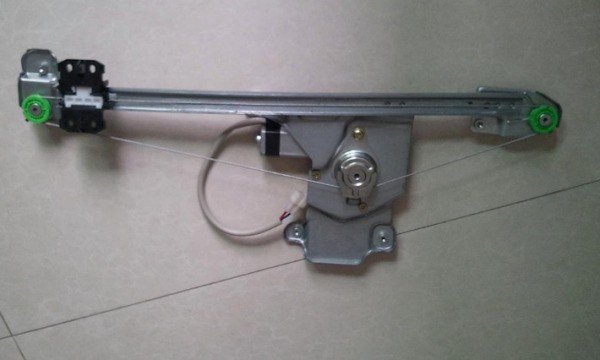

汽车车窗玻璃升降器从结构上划分，总体可分为臂式玻璃升降器和柔式玻璃升降器。其中臂式玻璃升降器包括单臂式玻璃升降器和双臂式玻璃升降器。柔式玻璃升降器包括绳轮式玻璃升降器、带式玻璃升降器和软轴式玻璃升降器。

2、臂式玻璃升降器
其采用悬臂式支承结 构及齿轮齿板机构, 故工作阻力较大。它的传动机构为齿轮齿板、啮合传动, 除齿轮外其主要构件均为板式结构, 加工方便, 成本低, 在国内车辆上 使用较为普遍。

3、单臂式玻璃升降器
结构特点是只有一个升降臂, 结构最简单, 但由于升降臂支承点与玻璃质心之间的相对位置经常 变化, 玻璃升降时会产生倾斜、卡滞, 该结构只适用于玻璃两侧为平行直边的情况。

4、双臂式玻璃升降器
它结构特点是具有两个升降臂, 依两臂的布置方式蛋超将月环日军写又分为平行臂式升降器 和交叉臂式升降器，与单臂式玻璃升降器相比, 双臂式玻璃升降器本身可保证玻璃平行升降, 提升力也比较大。
