半导体前道与后道工艺解析

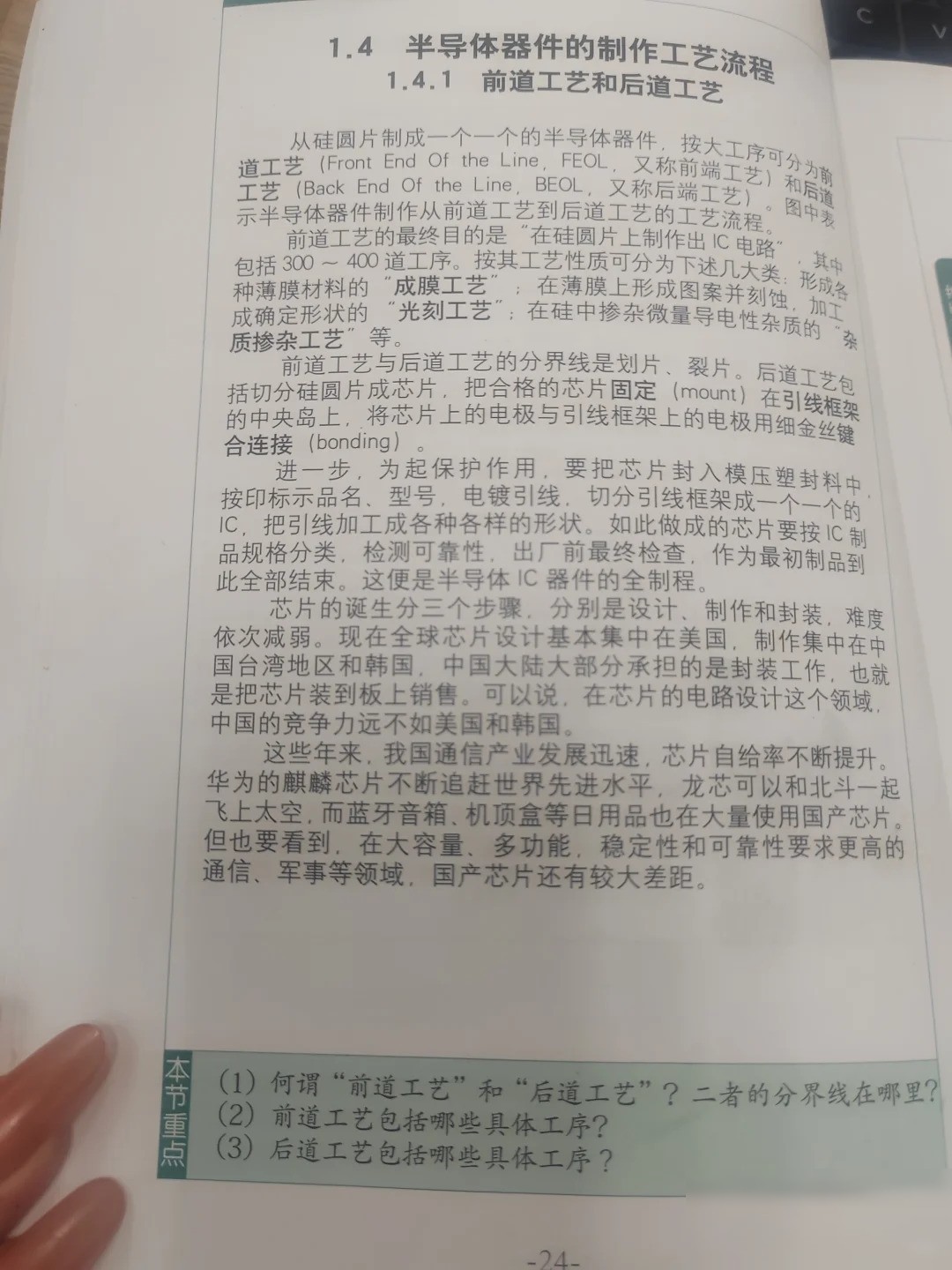

最近在系统学习半导体器件制造工艺，对前道工艺和后道工艺有了较为清晰、完整的理解，现将梳理后的知识整理如下，供同样关注芯片技术的学习者参考。
首先需明确基本划分：前道工艺与后道工艺是集成电路制造流程中两个逻辑分明、物理分离的核心阶段。前道工艺（Front-End-of-Line，FEOL）指在硅基晶圆上构建晶体管及基础电路结构的全部工序，包含约300至400道精密步骤，目标是在整片晶圆上完成完整的集成电路（IC）功能单元。后道工艺（Back-End-of-Line，BEOL）则聚焦于晶圆加工完成后的处理环节，即将已形成电路的晶圆分割为独立芯片，并通过封装、测试等手段使其具备可装配、可商用的物理形态与电气性能，核心任务是实现芯片保护、引线互连与功能验证。
二者的关键分界点在于划片与裂片工序。此前所有操作均以整片晶圆为对象进行；此后则转向单颗裸芯（die）开展后续作业。
前道工艺的本质，是在纳米尺度晶圆表面反复执行成膜—光刻—刻蚀—掺杂的循环过程。具体包括：晶圆基础处理（清洗、缺陷检测、外延层生长、化学机械研磨CMP）；薄膜沉积（采用CVD或PVD技术，在硅片表面形成导电、绝缘或半导体功能薄膜）；光刻（利用掩模版与紫外光源，将设计图形精确转移至光刻胶层）；等离子体刻蚀（依据光刻图形，选择性去除下层材料，形成三维结构）；离子注入与热处理（调控硅材料电学特性，构建源/漏区及沟道）；以及干法剥离、多层互连（含大马士革工艺、低介电常数介质应用）等辅助与延伸工艺。上述步骤循环叠加，最终构建出具备完整逻辑与模拟功能的集成电路。
后道工艺则侧重物理实现与可靠性保障。主要流程为：晶圆减薄与切割（先对晶圆背面进行研磨减薄，再通过划片机沿预设切割道分离为单颗芯片）；芯片贴装与键合（将裸芯固定于引线框架或基板，再以金线或铜线完成电极间的引线键合）；塑封成型（采用环氧模塑料包裹芯片与引线，提供机械防护与环境隔离，随后进行引脚电镀、框架切筋与成型）；标识与测试（激光打印产品型号，开展温度循环、高压蒸煮、功能老化及终测等多维度可靠性验证）；最终成品交付（经编带、卷盘或托盘包装后，进入下游应用市场）。
补充说明当前国产芯片发展现状：芯片全流程涵盖设计、制造、封装三大环节，技术门槛依次递减。全球产业格局呈现明显分工——设计能力集中于美国，先进制程制造主力分布于韩国、中国台湾及中国大陆部分企业，而大陆目前在封装测试领域已具备较强规模优势与技术积累。华为麒麟系列、龙芯处理器等正持续追赶国际先进水平；消费电子类终端（如蓝牙音箱、数字机顶盒）已广泛采用国产芯片。但在高可靠性、大容量、强实时性的通信基础设施及国防电子等领域，整体技术能力仍存在显著提升空间。
简言之，前道工艺是在晶圆上建造电路，后道工艺是为芯片加装外壳并赋予可用性，划片裂片即为二者不可逾越的工艺分水岭。厘清这一基本框架，便掌握了半导体制造主干脉络的一半。
