EUV芯片工厂设计要点

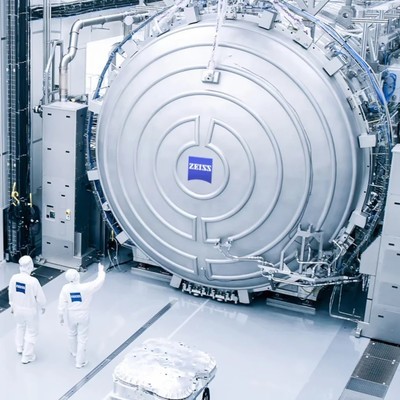

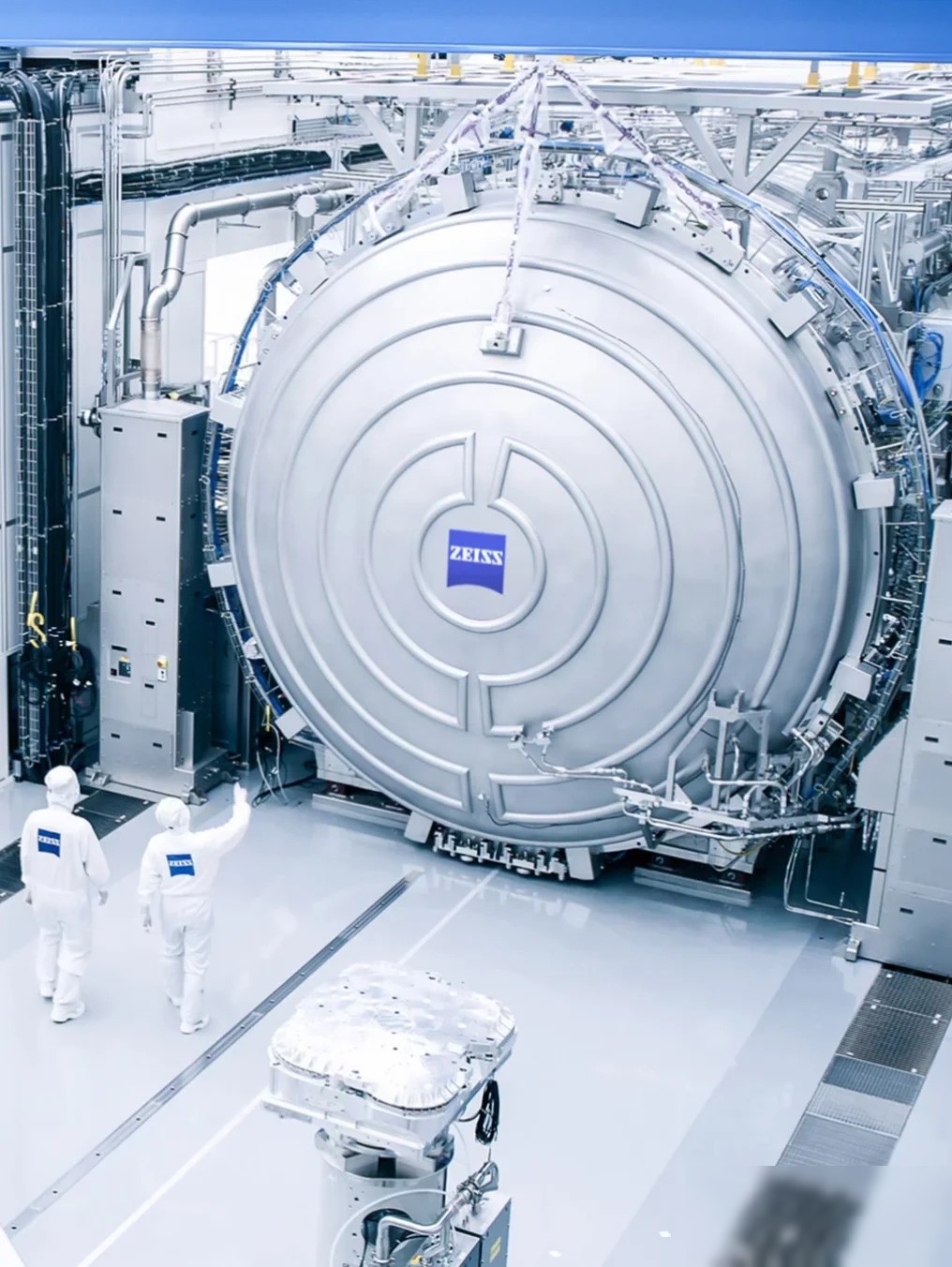

图1至图4展示了蔡司（ZEISS）公司，该公司是ASML极紫外光刻（EUV）镜头的核心供应商；图5至图12呈现的是ASML最新EXE系列光刻机，面向2纳米制程工艺；图13则为台积电（TSMC）位于美国亚利桑那州凤凰城的2纳米先进制程晶圆厂。
近两年，全球芯片产业快速发展，带动了下游专业厂房建设需求显著上升。由于此前曾参与多个工业类院所合作项目，近期陆续接到多起关于集成电路晶圆制造工厂（Fab）的设计咨询任务。
在建筑学范畴中，除常规的功能布局、空间组织与美学表达外，还存在一类以极致工艺适配、精密流程管控、系统化工程整合及运行效率优化为核心目标的设计方向。其中，采用极紫外光刻技术（EUV）的先进晶圆厂（EUV Fab），堪称当前最复杂、技术集成度最高的工业建筑类型之一。
以一座采用12英寸晶圆、面向先进制程、年产能达10万片的典型Fab为例：其总投资规模约为200亿至300亿元人民币，建设周期长达36至48个月，属于典型的超大型系统性工程，技术门槛极高。但通过将整体系统拆解为若干专业化厂房模块及细分供应链环节，并依托市场化协作机制进行衔接，可有效分散投资压力，提升实施可行性。
芯片制造的核心前提，是在极洁净、微震动、高稳定的物理环境中实现纳米级精度的图形转移与材料加工。设计工作严格遵循ISO与SEMI国际标准，重点聚焦于资源供给、环境条件、系统集成三大维度。
第一，资源供给层面。水、电、物流及区域产业配套是基础支撑要素。我国东部多数城市基本具备相应承载能力；但海外选址需格外审慎——芯片厂属典型水电双高耗设施，单厂年用水量与用电量接近一座中等规模城市的总消耗水平；横向对比可见，其资源负荷与鞍钢、攀钢等大型钢铁联合企业相当。多数海外城市现有基础设施难以满足此类持续性高强度供给需求。
第二，环境条件层面。Fab对洁净度、振动控制、温湿度稳定性、气流组织及结构无柱化等要求极为严苛，整体环境逻辑近似于一座巨型恒温恒湿精密冰柜。典型结构为三层垂直布局：底层为设备层，集成微米级抗震基础、全负压空气与管线系统、电磁屏蔽与超高效微粒过滤装置、正负离子浓度调控系统、超纯水与冷却水双循环系统、大容量电力与空调中枢、大宗及特种气体供应网络、化学品输送与处理单元、以及自备发电与智能配电系统；中层为生产层，由多个符合ISO Class 3至7标准的四级洁净车间组成，全面部署物联网驱动的自动化生产系统、高速智能物流系统、实时能源补给系统，以及覆盖制造、检测、反馈的全流程闭环控制系统；顶层为辅助设备层，承担部分环境调控与冗余保障功能。台积电亚利桑那凤凰城厂区即采用此类典型分层逻辑。
第三，系统集成层面。涵盖供应链协同、设备安装调试、原材料与耗材管理、在线品控、产线联调、内外部物流组织、试产验证、量产爬坡及最终整体验收等全部环节；建设过程中须预留20%至30%的空间冗余，用于后期工艺升级或产线柔性调整；同时，Fab极少孤立存在，通常以产业集群形态落地，周边半径数十公里内往往集聚数百家上下游配套企业，形成高度协同的产业生态网络。
