光模块TEC精准温控技术

在100G/400G高速光模块中，芯片结温每升高10℃，失效率将呈指数级增长。传统风冷方案已无法满足5nm工艺光芯片的散热需求。热电制冷器（TEC）凭借其±0.5℃的精准控温能力，正成为下一代光模块散热的核心技术。本文围绕TEC在光模块中的实际应用与系统设计，展开系统性阐述。
TEC的物理本质源于塞贝克效应与珀尔帖效应构成的双向热流控制机制。其核心结构为热电堆，由N型与P型半导体材料交替排列组成，电流方向直接决定器件处于制冷或制热模式。在典型工况下，当输入功率为30W时，制冷效率可达热泵系数（COP）=1.8，即实现54W热量的主动转移。温度稳定性方面，通过PID算法对驱动电流实施±2A范围内的精细调节，可将温度波动抑制在0.01℃量级。

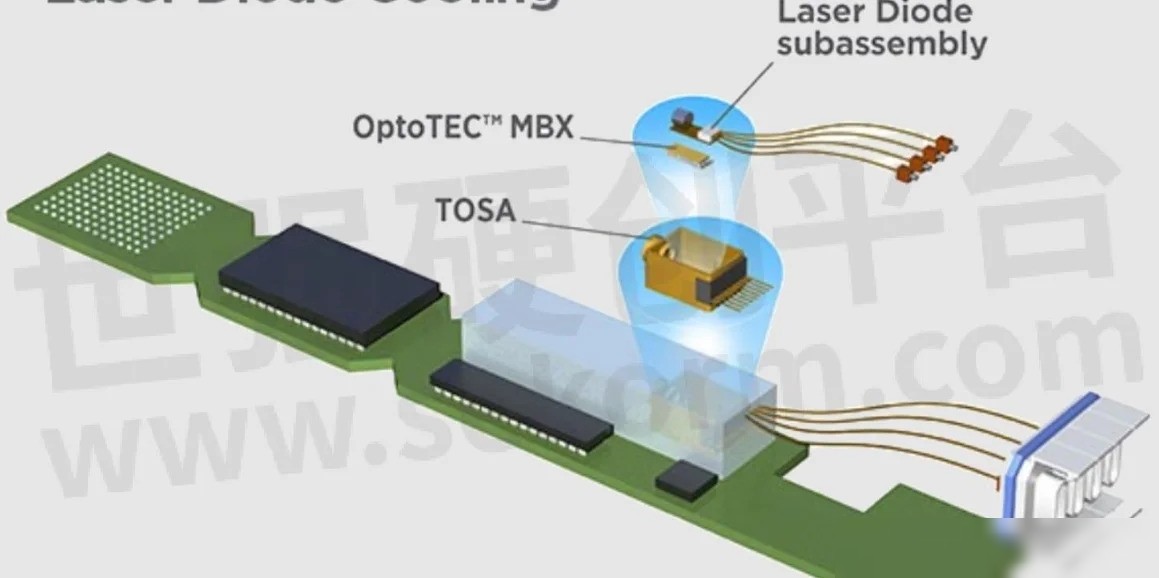

光模块中TEC系统的架构设计已向三维化、集成化演进。首先，在垂直热传导路径上，采用0.4mm厚陶瓷基板，并在其内部集成微通道（孔径50μm），使导热系数提升至280W/m·K。其次，在TEC冷端填充石蜡基复合相变材料，其潜热值≥180J/g，可有效吸收瞬态热冲击。此外，构建热电-热管复合系统，将TEC与直径1mm的微热管并联使用，整机热阻降低至0.05℃/W。
温控算法同步升级。系统采用自适应模糊PID策略，依据环境温度与负载功率实时调整控制参数，比例增益KP在1.2–2.5之间动态切换，积分增益KI则维持于0.05–0.3区间。引入LSTM神经网络实现预测性补偿，可提前300ms预判芯片发热趋势并响应调整TEC输出。同时，在TEC冷热两端共布置4组NTC温度传感器，精度达±0.1℃，支撑高分辨率温度场闭环监控。
界面热阻控制是影响TEC效能的关键环节。以纳米银焊膏替代传统导热硅脂后，接触热阻由0.5℃·cm²/W降至0.15℃·cm²/W。进一步在TEC与芯片之间植入高度50μm的微结构铜柱阵列，使界面热阻再降低30%。为抑制侧向漏热，在TEC周边填充气凝胶作为真空绝热层，其导热系数仅为0.018W/m·K。
针对严苛运行环境，可靠性保障措施全面覆盖。经-40℃→125℃热冲击循环1000次测试，TEC性能衰减＜5%；振动防护方面，采用3D打印钛合金支架（弹性模量110GPa），抗振能力较常规设计提升3倍；电磁兼容性方面，在TEC驱动电路层集成导电聚合物薄膜，表面电阻＜0.1Ω/sq，实现高效EMI屏蔽。
