H100硬件供应链全景

许多人关注英伟达，往往只聚焦于GPU本身。然而，H100真正的价值并不仅在于中央那颗GH100 GPU芯片，更在于其背后高度复杂的硬件供应链体系。这套体系涵盖GPU、HBM高带宽显存、先进封装、载板、供电模块及散热系统等多个关键环节——每一层都直接影响算力能否真正落地并稳定运行。

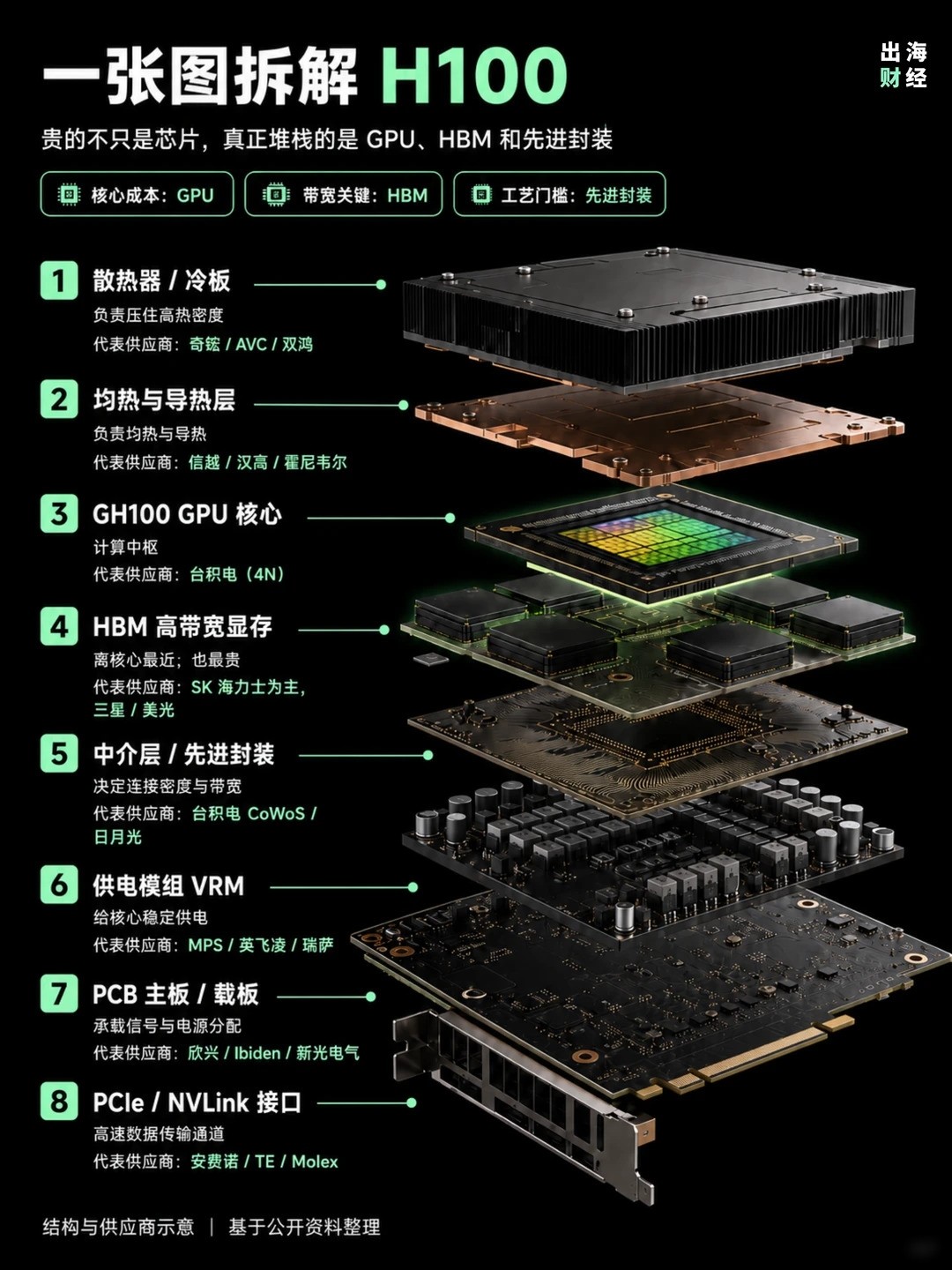

若将H100拆解来看，其核心构成可清晰划分为以下五大部分：
第一，GPU核心GH100是整张加速卡的计算中枢，也是性能输出的核心单元。
第二，HBM高带宽显存紧邻GPU布置，物理距离极近，单位容量成本显著高于常规显存。AI训练不仅依赖算力密度，同样高度依赖内存带宽，HBM正是满足这一需求的关键组件。
第三，先进封装技术（如CoWoS）实现GPU与HBM之间的超高速互连，是突破传统封装瓶颈的必要手段，技术门槛极高。
第四，PCB载板并非普通电路板，而是承担高速信号传输、精密电源分配及多层复杂互联功能的基础平台，对材料、制程与设计能力要求严苛。
第五，供电与散热系统直接制约持续性能释放：VRM电压调节模块、冷板及散热器共同决定芯片能否在高功耗下长期稳定运行。
因此，AI硬件发展的瓶颈，早已超越能否设计出高性能GPU这一单一维度。更现实的挑战在于：谁能稳定供应HBM？谁能量产CoWoS级先进封装？谁能提供符合规格的高端载板？谁又具备成熟的高功率供电与高效散热解决方案？英伟达是AI算力生态的重要入口，但支撑其强大性能的，实则是一条横跨全球、高度协同、技术密集的完整硬件供应链。
