新技术光刻机能否取代EUV？

有观点认为激光难以实现纳米级雕刻，此前因时间紧张未深入分析，曾暂改用电子束雕刻方案。近期抽空系统学习光学原理后确认：通过优化聚焦与材料响应机制，激光完全具备纳米级加工能力。因此，技术方案已重新回归激光雕刻路径。
激光具备纳米级雕刻能力，具体效果见下图。

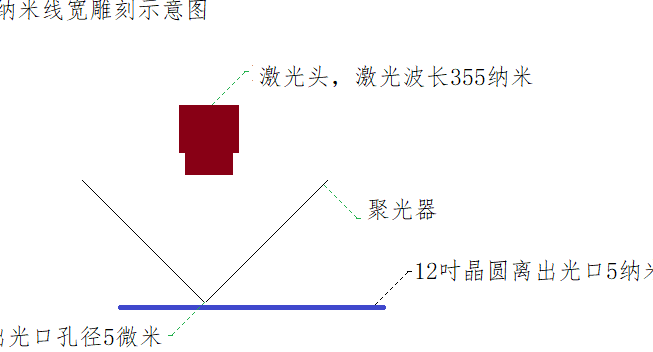

雕刻头结构图

目前市面上雕刻用激光器的最短波长为355纳米。依据光学衍射理论计算，其产生的艾里斑直径约为0.866纳米。该衍射图样中，约84%的光能量集中于艾里斑内。若精准调控激光功率，使斑内光强足以引发材料刻蚀，而斑外光强低于阈值，则可实现亚纳米级线宽的精细加工——理论上突破1纳米限制，达到更高分辨率的微纳雕刻效果。
二、将结构类似机械硬盘的光刻机命名为圆周光刻机，因其仅支持圆周方向的刻蚀加工，故得此名，示意图如下。

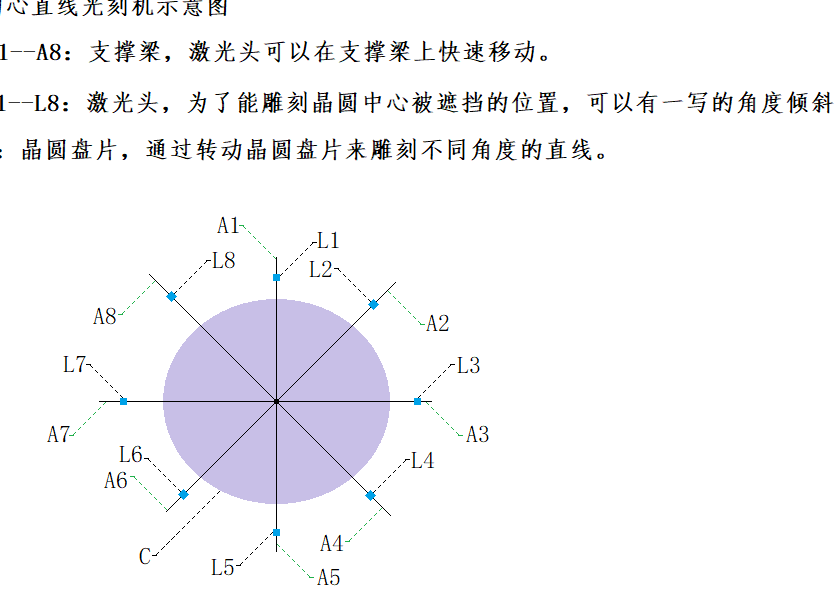

三、所示，该设备为向心直线光刻机，其工作方式是沿圆周边缘至圆心方向刻划直线。通过旋转下方晶圆载台，可在晶圆不同方位实现此类径向直线刻写。由于所有刻线均严格起始于圆周边界、终止于圆心，呈向心汇聚形态，故得名向心直线光刻机。

四、计算工作效率：假设单个晶体管尺寸为50纳米，下图展示了每个晶体管所需的雕刻路径长度。

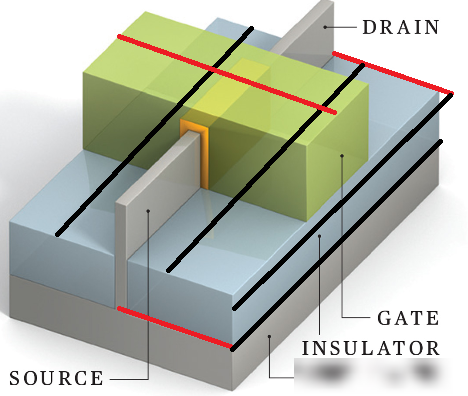

右侧两条黑线为正负导电线，左侧两条为沟槽结构，每条长度均为50纳米，四条黑线总长200纳米，采用圆周光刻工艺加工；三条红线中，居中的一条用于构建栅极（GATE），长度为50纳米，两侧红线分别连接正负导电线，各长50纳米，三条红线合计100纳米，采用向心直线光刻工艺完成刻蚀。
需指出，圆周光刻机与向心直线光刻机加工出的晶体管呈扇形结构，而非常见的正方形或长方形形态。
一片12英寸晶圆可集成约116.75万亿个50纳米晶体管。若采用圆周式光刻工艺，所需刻蚀总长度约为2330万米；若采用向心直线式光刻工艺，则约为1170万米；整颗芯片所有图形的刻蚀路径总长合计约3500万米。

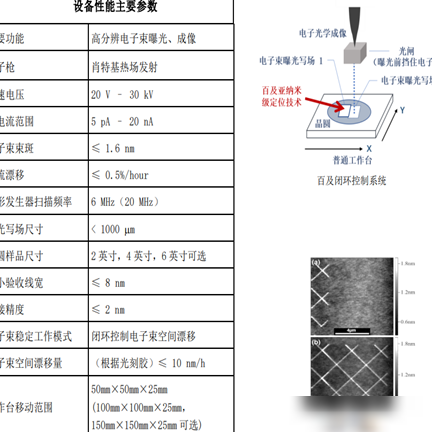

目前市面上拼接精度优于2纳米的电子束光刻设备售价超80万元。

根据设定参数，圆周光刻机转速为15000转/分钟，采用连续激光模式及8个激光头同步作业，其等效雕刻速度约为239.39米/秒。为确保对比公平，向心直线光刻机同样配置8个激光头，并维持相同雕刻速度。在此条件下，完成一片12英寸晶圆的全部光刻工序所需时间分别为：圆周光刻机耗时3小时5分钟，向心直线光刻机耗时1小时41分钟。若将两套系统协同使用、分段处理同一晶圆，则整体加工周期合计为5小时4分钟。该时间体现两种技术路径在当前参数下的综合效率表现。
四、芯片生产效率与EUV光刻技术的性价比
