看懂建筑结构图中的墙

举报

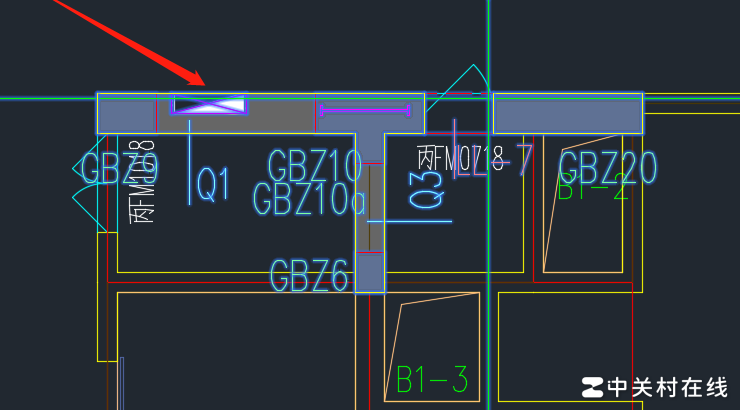

所示，第一张为剪力墙结构施工图，第二张为对应的建筑平面图（其中亮色区域叠合了第一张结构图）。我对以下几点存在疑惑：其一，结构图中用填充图案表示的部位是否即为实际剪力墙位置？而标注为Q1的中部区域未作填充，此处究竟是结构空缺、非承重部位，还是同样属于剪力墙但绘图时省略填充？填充与未填充的差异究竟代表何种构造含义？其二，将结构图叠加至建筑图后发现两者轮廓不一致——建筑图将整片区域全部填满，而结构图仅部分填充。此时应以哪张图纸为准？是否存在我对图例、表达规范或专业制图逻辑的理解偏差？作为初学者，诚恳请教各位专业人士予以指点，非常感谢！

讨论回答 (3)

找双线——粗粗的两条平行线就是墙，带小方块或数字标注（比如Q-1、W3）的是不同编号的墙，阴影部分通常是剪力墙，看到就绕道，真不是砖混墙那么好动～

回复

志明心犀　

墙在结构图里一般用双粗实线画的，中间还标着Q或者QL啥的，有配筋符号的那基本就是承重墙，别乱砸

回复

向露清昶　

涂黑或实心墙体通常为承重结构

回复
