天玑8200等于骁龙多少？

天玑8200在综合性能上大致相当于骁龙7+ Gen2，但在部分场景下接近骁龙888水平，具体分析如下：

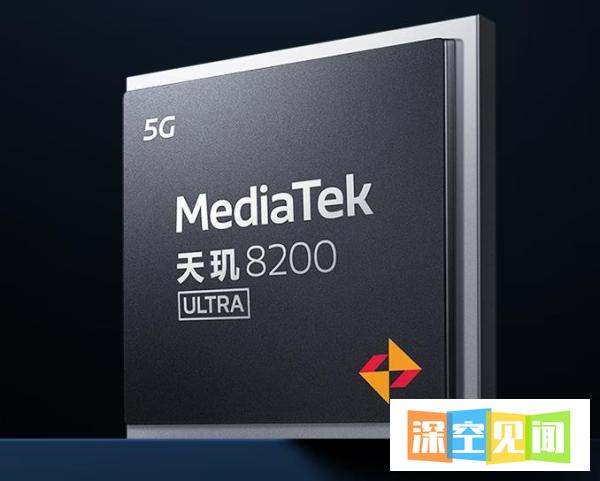

天玑8200

制程工艺：台积电4nm

CPU架构：1×3.1GHz A78 + 3×3.0GHz A78 + 4×2.0GHz A55

GPU：Mali-G610 MC6

性能跑分：安兔兔V9约90万分（部分机型优化后可达95万）

骁龙7+ Gen2

制程工艺：台积电4nm

CPU架构：1×2.91GHz Cortex-X2 + 3×2.49GHz A710 + 4×1.8GHz A510

GPU：Adreno 725

性能跑分：安兔兔V9约95万分

骁龙888

制程工艺：三星5nm

CPU架构：1×2.84GHz Cortex-X1 + 3×2.42GHz A78 + 4×1.8GHz A55

GPU：Adreno 660

性能跑分：安兔兔V9约85万分（发热后性能波动较大）

CPU性能天玑8200的A78大核主频更高（3.1GHz vs 骁龙7+ Gen2的2.91GHz X2），但X2架构在单核性能上略优。多核性能方面，天玑8200凭借4nm制程和更高频率的A78核心，与骁龙7+ Gen2接近，领先骁龙888约10%。

GPU性能骁龙7+ Gen2的Adreno 725 GPU性能更强，图形渲染能力比天玑8200的Mali-G610 MC6高约15%，适合高负载游戏。天玑8200的GPU在能效比上更优，适合长时间游戏场景。

能效表现天玑8200的台积电4nm制程在功耗控制上优于骁龙888的三星5nm，日常使用和游戏中的发热更低，续航表现更稳定。骁龙7+ Gen2虽同样采用4nm制程，但X2大核的功耗略高于A78，能效比稍逊于天玑8200。

游戏场景骁龙7+ Gen2在《原神》等高负载游戏中帧率更稳定，但天玑8200通过优化能效，在相同画质下发热更低，适合长时间游戏。

日常使用两者均能流畅运行主流应用（如微信、抖音、淘宝等），天玑8200的功耗优势使其在多任务切换时更省电。

影像能力骁龙平台在ISP（图像信号处理器）和AI算力上通常更强，但天玑8200通过与厂商合作优化（如小米Civi 3的IMX800主摄），也能实现接近旗舰级的拍照效果。

天玑8200在综合性能上与骁龙7+ Gen2互有胜负，CPU多核性能和能效比略优，GPU性能稍逊；对比骁龙888则整体更均衡，尤其在功耗控制上优势明显。实际选择时，可根据预算、游戏需求和品牌偏好决定。
