联发科天玑7000跑分超越骁龙870 基于台积电5nm工艺

联发科天玑7000的安兔兔跑分确实超越了骁龙870，其综合成绩达75万分，而骁龙870约为70万分左右。 以下从核心参数、工艺优势、性能对比三方面展开分析：

核心参数与架构设计CPU配置：天玑7000采用4颗Cortex A78大核（主频最高2.75GHz）与4颗Cortex A55小核的组合。Cortex A78架构相比前代A77，单线程性能提升7%，能耗降低4%；在实际应用中，结合先进工艺可实现相同功耗下20%的性能提升，或同性能下50%的能耗优化。这种设计既保证了多任务处理的流畅性，又兼顾了日常使用场景的能效平衡。GPU配置：天玑7000搭载Mali-G510 MC6 GPU，虽定位中端，但通过台积电5nm工艺的能效优化，在图形渲染效率上表现稳定，可满足主流游戏和多媒体需求。

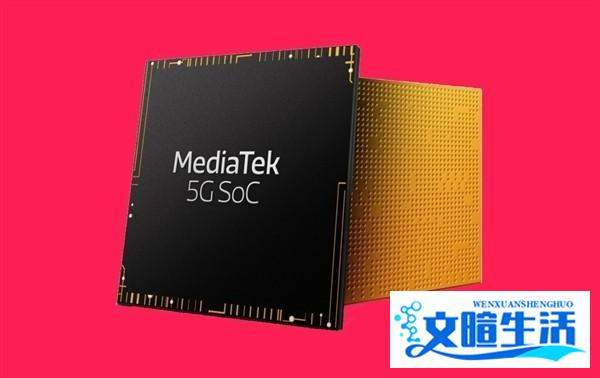

图：天玑7000的CPU-GPU协同架构设计工艺制程的能效优势台积电5nm工艺：天玑7000基于这一先进制程打造，晶体管密度显著提升，在相同性能下功耗更低，或在相同功耗下性能更强。例如，Cortex A78大核在5nm工艺加持下，主频提升至2.75GHz仍能保持能效稳定，而骁龙870采用的7nm工艺在高频运行时的功耗控制相对较弱。能效比提升：5nm工艺使天玑7000在持续高负载场景（如游戏、视频渲染）中，发热量更低，性能衰减更慢，从而间接提升了综合跑分表现。性能对比与实际应用跑分数据：安兔兔综合成绩显示，天玑7000（75万分）领先骁龙870（70万分）约7%。这一差距主要源于CPU多核性能和能效优势，而GPU部分因定位中端，与骁龙870的Adreno 650存在一定差距，但通过工艺优化缩小了实际体验差异。场景适配性：

日常使用：天玑7000的A78大核在多任务切换、应用启动速度上表现更优，且A55小核的能效比更高，适合长时间待机或轻度使用场景。

游戏表现：虽GPU规格不及骁龙870，但5nm工艺带来的低功耗特性使其在长时间游戏中帧率更稳定，发热控制更好。

续航能力：综合能效提升使天玑7000在相同电池容量下续航时间延长，尤其适合中端机型对轻薄与续航的平衡需求。

总结

天玑7000通过Cortex A78架构升级、台积电5nm工艺的双重优化，在性能与能效上实现了对骁龙870的超越。尽管GPU规格稍弱，但其综合跑分优势和实际场景表现（如多任务、续航）更符合中端市场对“均衡体验”的需求，未来有望成为该价位段的有力竞争者。
