90度弯头上下翻怎么表明

1

板金展开图样一般都采用相贯线法放样，没有计算公式。

制图软件绘制比较方便。
没有cad软件放样手机软件倒是有。
多节的弯头叫作“虾米腰”。

手工放样步骤：（以一节为例，其余方法相同）
1）先按实际尺寸画出弯头侧面投影。包括接缝线。
2）按线把每一个封闭线框图形分割成独立的图形。（可以裁剪，也可以单独再画。
3）取一个图样，（将中心线垂直的设置）画在另一张纸上，沿图样高度画两条上下平行的横线，并与中心线垂直，长度
正好是图样直径的圆周长。（封闭的长方形）
4）将图样垂直方向作等分，并作好标记，然后将这些等分线垂直的画到刚才画的展开的长方形内，注意展开图上的点一定要对应投影图样上的点。
5）将图样上斜线沿水平方向作等分。并平行的拉到展开的图样上，并对应相应的点。把展开样上得到的交点圆滑连接，就是展开的曲线。等分作的越密，曲线越准。
6）放出咬口的量，和板厚处理。
弯头下料必须知道弯曲半径，厚度、几节。
提供详细尺寸，可出图。需要可以计算数据。


因360问答为轴侧都是所谓平行透视，你将这个管的中心线画出来，水平镜像
将弯过来的移动对位置，右边交点倒圆角，半径比管的大一点，你要一样也行就是看起来有点奇怪，然后如图把那根边缘线裁切到上边管的中心线

45的同理，左侧圆角倒小一点，延长边缘线，与那个圆弧边界平齐就行

是正版软件吗

随着社会的发展进步，好多人员都想学一门技术，弯头、三通放样技术成为很多爱好者的首选。不过如果没有老师指点，弯头、三通放样非常难学，还要有一定的放样基础。现在我公司针对管件管道技术学习难得问题，组织多名有经验的管道管件专家进行授课，使没有管件基础的人学习成才成为可能。
板金展开图样一般都采用相贯线法放样，没有计算公式。制图软件绘制比较方便。
多节的弯头叫作“虾米腰”。
手工放样步骤：（以一节为例，其余方法相同）
1）先按实际尺寸画出弯渣拆头侧面投影。包括接缝线。
2）按线把每一个封闭线框图形分割成独立的图形。（可以裁剪，也可以单独再画。
3）取一个图样，（将中心线垂直的设置）弊梁睁画在另一张纸上，沿图样高度画两条上下平行的横线，并与中心线垂直，长度
正好是图样直径的圆周长。（封闭的长方形）
4）将图样垂直方向序引研神孙作等分，并作好标记，然后将这钢鲁婷品取优台培或析村些等分线垂直的画到刚才画的展开的长方形内，注意展开图上的点一定要对应投影图样上的点。
5）将图样上斜线沿水平方向作等分。并平行的拉到展开的图样上，并对应相应的点。把展开样上得到的交点圆滑连接，就是展开的曲线。等分作的越密，曲线越准。
6）放出租岁咬口的量，和板厚处理。

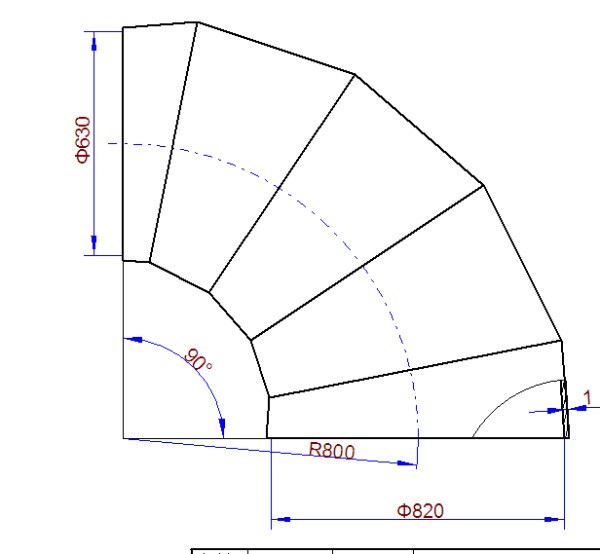

弯头下料必须知道弯曲半径，厚度、几节。
追问 : 如上图怎么办
追问 : 不知道,就是没有注册.

燃气管道90度上翻的弯头用一个“L”形图形表示。这个符号可以在燃气管道的设计图纸、施工图纸和技术文件中使用，以便施工人员和维护人员能够理解和正确安装管道。燃气管道中的90度弯头是一种常见的管道接头，用于改变管道方向。
