不知道半径时的画法：

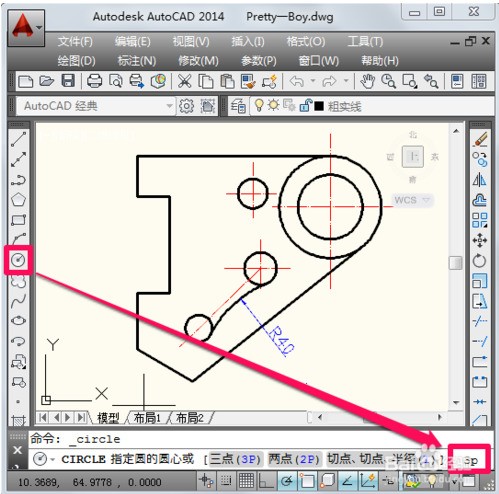

选择圆形工具，然后在命令行输入“3p”（也就是利用3点画圆），按回车确精项输展关止把损定。

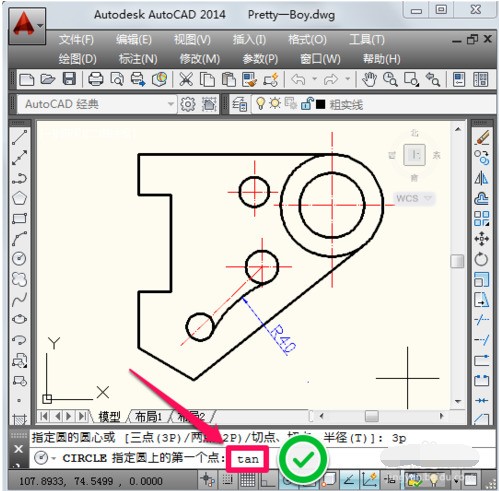

这时命令行提示指定圆上的第一个点，直接输入“tan”（捕捉切点），按回车确定胡虚。

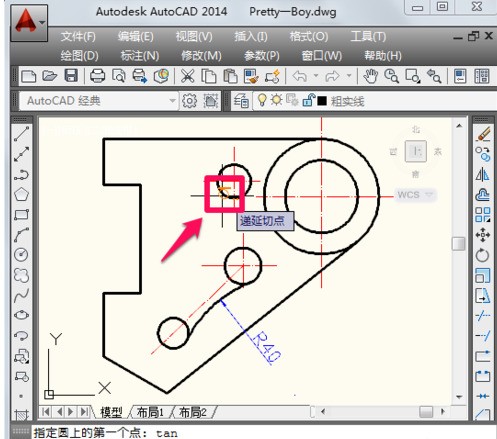

此360问答时光标贴近圆就会出现切点标识，左键点击就确定第一点了（注意将切点选在圆的左下角，要画的圆弧切点大概就在那个位置）。

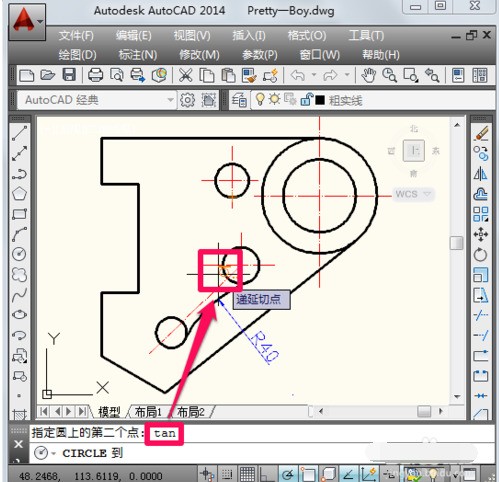

同上面方法一样，接着输入“tan”，在第2个圆上捕捉切点。
再次输入“tan”在第3个圆上捕捉切点，此时相切于3个圆形的大圆就画配者好了。
接下来利用修剪工具和删除工具把不需要的地方去掉，cad圆弧就画好了裤卖燃。
知道圆弧半径时的画法：

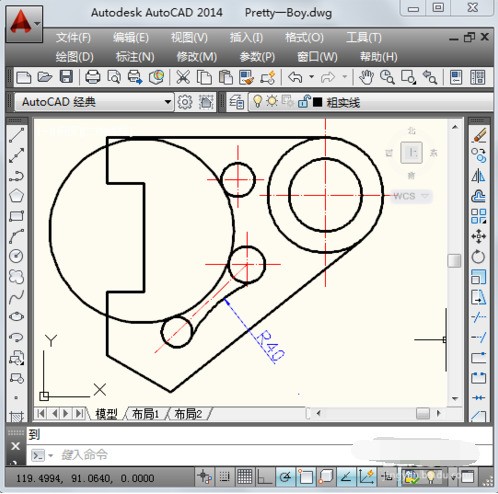

用cad画圆弧时如果已经知道半径，就简单了。如图所画的圆弧，相切于两个圆，半径是40，此时cad怎么画圆弧呢？

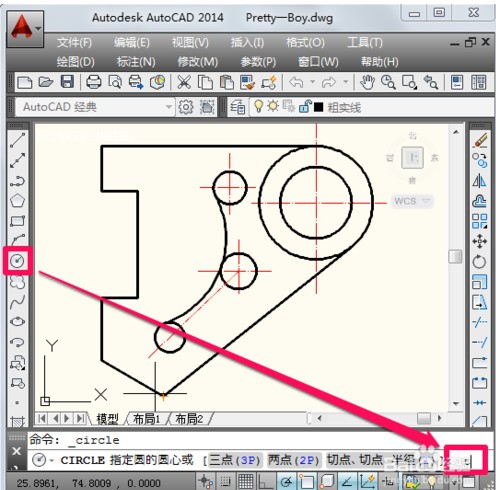

选择圆形工具，然后输入“t”（开启切点、切点、半径模式），按回车确定。

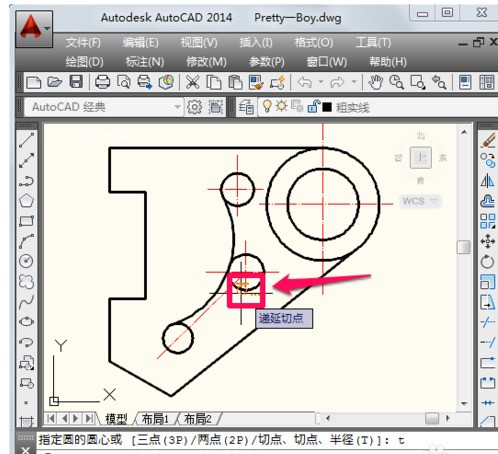

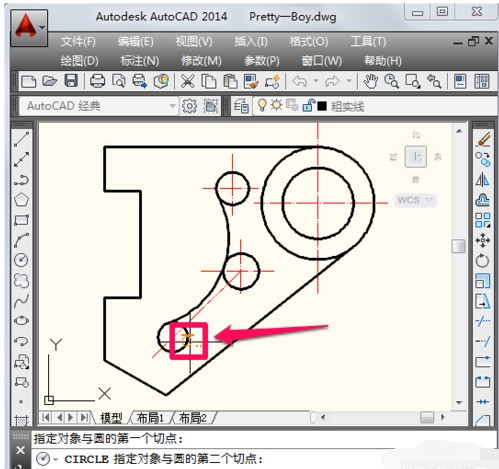

此时光标贴近圆就会出现切点标识，左键点击就确定第一个切点了（由于所画的圆与两个小圆相外切，根据圆弧位置，切点应选在左下角）。
接演思环音受天切宣防着在第2个圆上点击确定第二个切点（应选在右上角）。

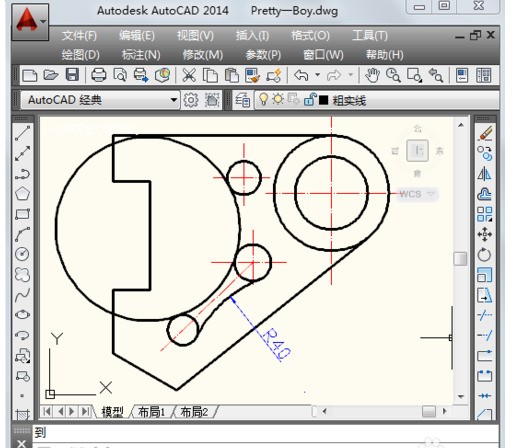

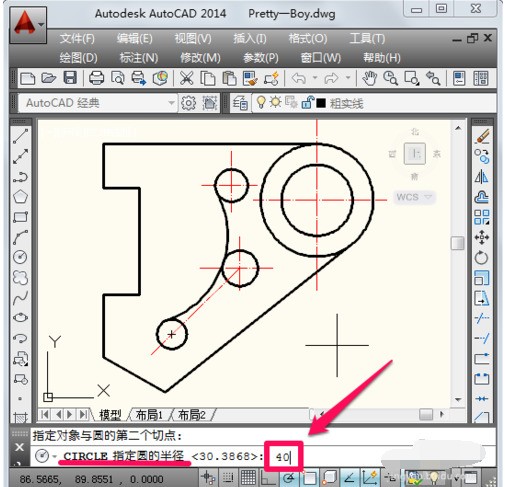

根据命令行提示，直接输入圆的半径，这里是40，然后回车确定。
此时半径是40且相切于两个小圆的大圆就画好了。

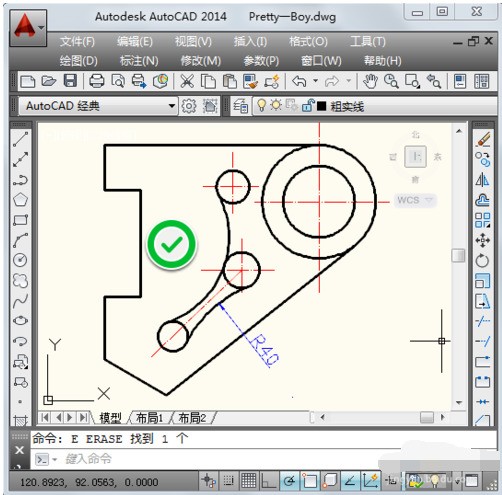

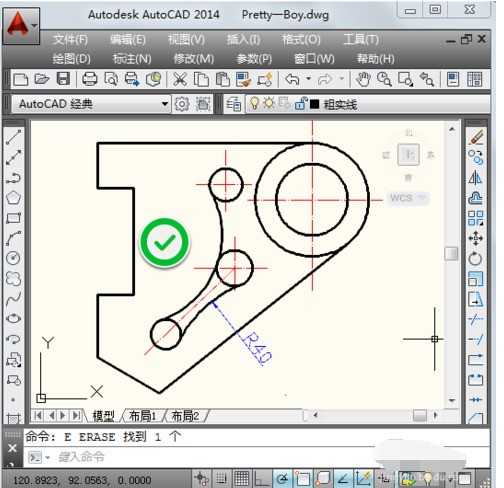

接下来利用修剪工具和删除工具把不需要的地方去掉，cad圆弧就画好了。
