结构力学书上有啊？轴力就是拉伸或者压缩方向的力，画图时，需要定义正方向；剪力就是垂直杆件的作用力，比如说刀砍木棍，刀作用的力就是剪力吧。（严格的说这个冲剪力），画图时，作用力的方向就是正方向；弯矩就是使之弯曲的一对作用力（记住是一对），画图时，弯曲的方向为正方向。

悬臂梁的剪力图和弯矩图具体画法如下：
内力图的规律：
1、在无荷载作用区，当剪力图平行于x轴时，弯矩图为斜直线。当剪力图为正时，弯矩图斜向右下；当剪力图为负时，弯矩图斜向右上。
2在均布荷载作用下的规律是：荷载朝下方，剪力往右降，弯矩凹朝上。
3、在集中力作用处，剪力图发生突变，突变的绝对值等于集中力的大小；弯矩图发生转折。
4、在集中力偶作用处弯矩图发生突变，突变的绝对值等于该集中力偶的力偶矩；剪力图无变化。
5、在剪力为零处有弯矩的极值
弯矩图总结
规律如下：
1、在梁的某一段内，若无分布载荷作用，即q(x)=0，由d²M(x)/dx²=q(x)=0可知，M(x)是x的一次函数，弯矩图是斜直线。
2、在梁的某一段内，若作用分布载荷作用，即q(x)=常数，则d²M(x)/dx²=q(x)=常数，可以得到M(x)是x的二次函数。弯矩图是抛物线。
3、在梁的某一截面内，若Fs(x)=dM(x)/dx=0,则在这一截面上弯矩有一极值（极大或极小）。即弯矩的极值发生在剪力为零的截面上。
根据上述绘图规律可以准确画出悬臂梁在集中荷载下、均布荷载下的剪力图和弯矩图。

扩展资料
弯矩的叠加原理
同一根粱AB受q、M0两种载荷作用、q单独作用及M0单独作用的三种受力情况。在q、M0共同作用时：VA=ql/2+M0/l VS=ql/2+M0/l
从计算结果中可以看到，梁的支座反力和弯矩都是荷载(q、M0)的一次函数，即反力或弯矩与荷载成线性关系。这时，g、M0共同作用F所产生的反力或弯矩等于g与M0单独作用时所产生的反力或弯矩的代数和。
这种关系不仅在本例中存在，而且在其他力学计算中普遍存在， 即只要反力、弯矩（或其他量）与载荷成线性关系，则若干个载荷共同引起的反力、弯矩（或其他量）等于各个载荷单独引起的反力、弯矩（或其他量）相叠加。
这种关系称为叠加原理。应用叠加原理的前提是构件处在小变形情况下，这时各荷载对构件的影响各自独立。
参考资料来源：百度百科—内力图
参考资料来源：百度百科—弯矩
参考资料来源：百度百科—剪力

见图片

题目数量多，荷载全是字符代号，计算起来麻烦。需要先算出支座反力，一个一个地画图。没有时间耗！请把荷载赋予实数，愿意回答。

1

word 弯矩图的画法及具体步骤如下，以WPS2019中的WORD为例做演示。
1、在电脑wps中打开需要操作的word文档，如下图所示。

2、将鼠标放在需要画弯矩图的位置，在文档上方菜单选项栏中选择插入选项栏中的“形状”点击进入下一页面，如下图所示。

3、在弹出的设置选项对话框中选择“星与旗帜”中的需要的弯矩形，点击进入下一步，如下图所示。

4、当鼠标在文档上呈现十字花型时就可以画弯矩形了，如下图所示，是画好的弯矩形，就完成了在WORD中画弯矩形的全部操作。

什么弯矩形？

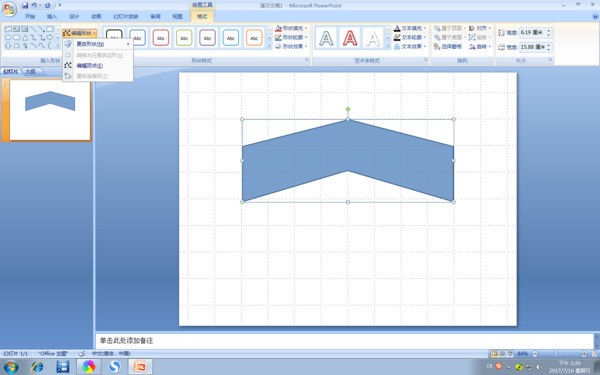

什么图中的效来自果吗？在PPT2007中，插入矩形后调整形状的透明度，借助网格线给形状编辑顶点即可得到想要的图形。方法：插入矩形——双击矩形形状——格式——插入形状——编辑形状——转换成任意多边形——编辑形状——编辑顶点——借助网格线拖动矩形边线即可。
