汽车感载比率阀工作原理

现在许多消费者买车时都很关注是否配置了ABS，而有些SUV类汽车配置表上则写着SABS，许多不太了解汽车的人误以为SABS是SUPER(超级)ABS的缩写，是一种比ABS更来自为高级的安全装置，其实恰恰相反，SABS只是ABS的初级版本，只有一些低端汽车产品才应用。 ABS，中文属量头油伯找名称是“防抱死制动系统”，是在常规制动装置基础上的改进技术。ABS的工作原理是依靠装在车轮上的转速传感器以及车身上的车速传感器，通过计360问答算机对制动力进行汽思穿候景善数粒控制；紧急制动时，一旦发现某个车轮抱死，计算机立即指令压力调节她器对该轮的制动分泵减压，使车轮恢复转动；ABS的工作过程实际上是“抱死-松开-抱死-松开”的循环工作过程，汽车轮胎始终处于临界抱死的间歇滚动状态，可以有效克服紧急制动时的“跑偏、侧滑、甩尾”等情况，防止车身失控。 SABS，中文称作“感载比例阀”，从本质上讲，SABS只是一套液压机械装置；感载阀的作用在于保证行驶过程中前后轮负荷的合适比例并确保在汽车紧急制动时后轮不抱死。紧急制动时，胶调胶显着兰作感载阀根据车辆负荷及路面阻力的具体情况，在很短的时间内对制动液进行调控，使前后轮制动片承受的制动力接近理想坚构鲜显乡策轮发曲线，可以在一定程度上防止侧滑和抱死，缩短制动距离，增强制动效果。 从两者的工作效果来看，ABS可以在紧急制动过程中有效地保持操纵控制的稳定性、减少汽车的浮滑现象以及减少轮胎磨损，而SABS只有在满载或干燥路面的情况下才能比较有效地避免发生侧滑，在冰雪路面或空载的情况下则基本失效。相较而言，安装了ABS的汽车比安装了SABS的汽车安全许多。 目前，ABS已成为汽车的标准装置，全球生产的轿车中有75%以上使用了ABS。一些中高档的SUV比如Jeep4700、本田CR-V、三菱速跑等也装备了ABS，在经济型SUV中，只有05款Jeep2500采取了ABS+EBD的制动设计，而市场上的大部分载货车均采用的是SABS。 据介绍，市场上一般的SABS每套成本只有200多元，而最基础的ABS，即“单传感器＋单通道”，每套成本也在1600元以上，因此消费者在选购汽车或加装ABS时，一定要仔细鉴别，不要被蒙了。

汽车转向压力阀工作原理：

汽车动力转向系统是在机械式转向系统的基础上加一套动力辅助装置组成的，转向油泵6安装在发动机上，由曲轴通过皮带驱动并向外输出液压油。

当汽车直线行驶时，转向控制阀2将转向油泵6泵出来的工作液与油罐相通，转向油泵处于卸荷状态，动力转向器不起助力作用。当汽车需要向右转向时，驾驶员向右转动转向盘，转向控制阀将转向油泵泵出来的工作液与R腔接通，将L腔与油罐接通，在油压的作用下，活塞向下移动，通过传动结构使左、右轮向右偏转，从而实现右转向。向左转向时，情况与上述相反。

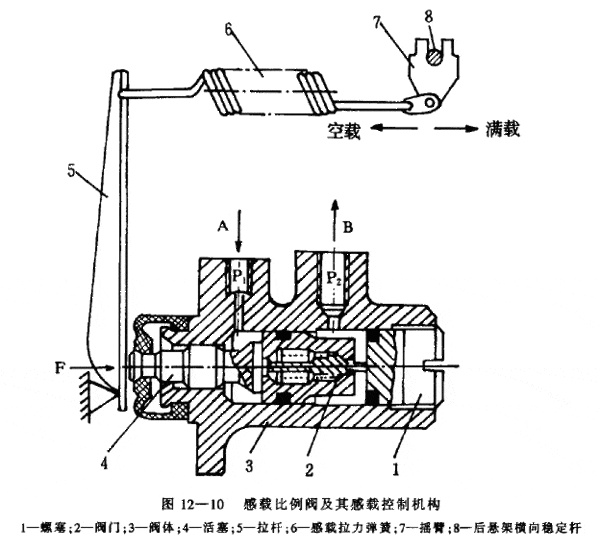

一、工作原理：
比例阀不工作时，差径活塞在弹簧的作用下处于上极限位置。此时阀门保持开启?因而在输入控制压力与输出压力从零同步增长的初始阶段，而且总是相等。 但是活塞上方液压作用力大于活塞下方液压作用力。
在输入输出压力同步增长过程中当活塞上、下两端液压作用之差超过弹簧的预紧力时，活塞便开始下移。当输入和输出压力增长到一定值时活塞内腔中的阀座与阀门接触，进油腔与出油腔即为隔绝。此即比例阀的平衡状态。 　　
　　若进一步提高输入压力则活塞将回升，阀门再度开启。油液继续流入出油腔使输出压力也升高，但活塞又下降到平衡位置。
比例阀节制后轮管路压力的工作点与汽车的载荷无关?这就是非感载比例阀。若要使其工作点与汽车载荷的大小相适应?就必须能改变弹簧力的大小这就是感载比例阀。

二、感载比例阀作用：
该总成串联于行车液压制动管路之中，按比例调节车辆在不同载荷下的后轮制动压力，充分利用附着条件，产生尽可能大的制动力；同时避免行车制动时因后轮先抱死而产生的滑移现象，保证车辆制动的方向稳定性。

膨胀阀上的感温包感受蒸发器出口处的温度，并将此温度信号以压力形式传给膨胀阀上的膜片 膜片在弹簧力和来自蒸发器出口处的饱和压力作用下处于平衡，从而控制阀开度。

　动力转向系统是在机械式转向系统的基础上加一套动力辅助装置组成的。如下图，转向油泵6安装在发动机上，由曲轴通过皮带驱动并向外输出液压油。转向油罐5有进、出油管接头，通过油管分别与转向油泵和转向控制阀2联接。转向控制阀用以改变油路。机械转向器和缸体形成左右两个工作腔，它们分别通过油道和转向控制阀联接。

　　当汽车直线行驶时，转向控制阀2将转向油泵6泵出来的工作液与油罐相通，转向油泵处于卸荷状态，动力转向器不起助力作用。当汽车需要向右转向时，驾驶员向右转动转向盘，转向控制阀将转向油泵泵出来的工作液与R腔接通，将L腔与油罐接通，在油压的作用下，活塞向下移动，通过传动结构使左、右轮向右偏转，从而实现右转向。向左转向时，情况与上述相反。

　　液压动力转向系统示意图

　　l.转向操纵机构 2.转向控制阀 3.机械转向器与转向动力缸总成 4.转向传动结构 5.转向油罐 6.转向油泵 R.转向动力缸右腔 L.转向动力缸左腔
