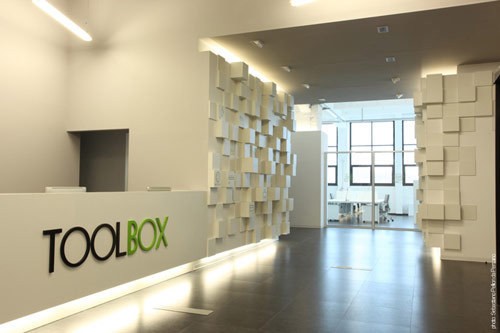

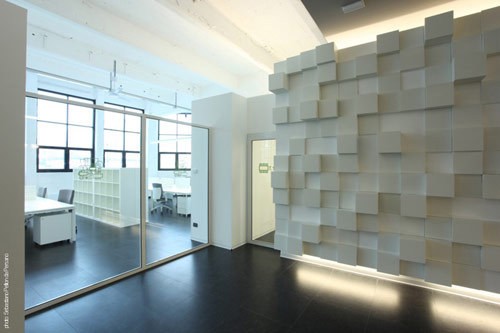

谁知道在3dMAX中这种凹凸墙体模型肿么建

举报

扫描仪

三纬

XYZprinting 3D扫描仪

讨论回答 (8)

长方体加细分→转可编辑多边形→选面挤出！

回复

你需要做模型还是只用贴图来表现凹凸呢？
一，做模型
1。把图片在PS中打开，去色，调色阶，对比度，把对比度调高一点。
2。然后选择黑的或者白的建立选区（可以用魔术棒选择，也可以用色彩范围等）
3。然后右键--建立工作路径
4。最后在PS中----文件---导出---路径到ILLUSTRATOR（ai文件）
5。在MAX中导入这个AI文件
6。怎么建模我就不说了吧（可以用弯曲做）
二，贴图来表现
1。把MAX中建好的模型赋予材质
2。UV展好，将未去色的地图贴上去，在材质中凹凸项贴上做好的凹凸黑白图，把数值开大点，然后渲染。。

希望能帮助到你！

回复

3dsMax建墙体的方法和步骤可以用以下方法：
1 在cad里处理好墙体平面，将图层全部显示，删除不要的图层和标注等等，将平面图简化到最少数据，方便到Max软件里使用。
2 将cad墙体平面图导入Max软件。
3 将cad图形组成组，并设置在X Y Z三轴归零，然后右键--------来自--冻结当前对象。

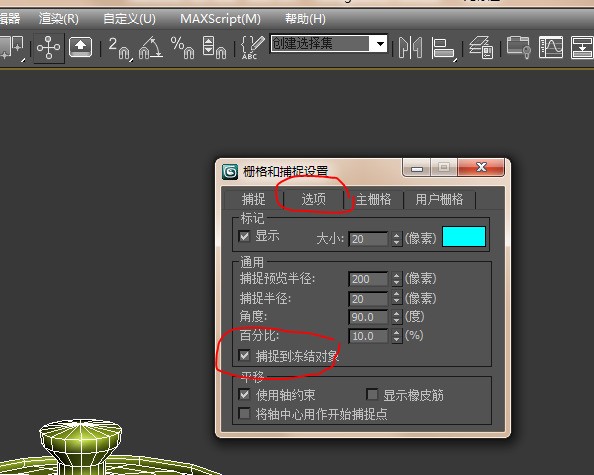

4 设置捕捉到冻结对象。

5 对冻结cad图形描线。

6 将描出的360问答线转为可编辑样条线，并附加在一起。焊接样条线断开的顶点，使样条线成封闭的图形。
7 添加挤出修改器。墙体就做出了。

回复

如果是把CAD导入3D的可以把CAD冻结然后样条线描线然后挤出

回复

bump凸凹贴图，是一种视觉上的起伏不平效果，不论后面选什么样的图片或程

序纹理，但它只表现出相应的起伏效果。

颜色不是它决定的，是diffuse（过渡色）决定的，所以，个人建议：修改一下

过渡色吧。

回复

CAD里面做块放进3DMAX就可以直接拉伸了啊。。

回复

woshiludanyang11

3dmax中墙体的创建一般从平面图开始，通常是从cad导入平面图，然后使用象“挤出”这样的命令将它转换成三维对象。

回复

cad导出的格式应该是dwg或者dwf格式，max导入时选择默认参数即可，挤出后不是实体，原因只有一个，挤出的线性不是完全封闭的，线型中的点、段有重叠的地方，这种原因是由于cad画的线性不是那么规范产生了多余的线。解决法就是找出多余的点或线删除掉，使整个线性完整封闭。先选择所有点，再选择焊接命令，如果能挤出实体说明问题解决，如不能而且线性比较复杂，我的技巧是删除一半的点，看线性是否能挤出实体，能就代表删除的线性有问题，从中找出问题所在，如果不能挤出实体，则说明所留下的线性有问题，可以重复上面的方法缩小范围。

回复
