室内设计cad平面布置半圆型柜子表明方法

这个问题能在具体一点吗？你是问怎么画图？

追问 : 平面图，比如说长方形吊柜，是一个矩形打灰色对角线，现在我想表示四分之一的扇形装饰柜，在墙角处的。
追答 : 那就画一个扇形嘛
追问 : 奥奥，谢谢

到顶的柜子就是在方框内用两条对角线标示
不到顶的柜子就是在方框内用一条对角线标示
上面又吊柜的，用虚线标示

衣柜组成：由左侧板，右侧板，中立板，层板（活动层板，固定层板）顶箱底板，柜底板，顶板，滑轨，垫条，前脚条、后脚条脚条也是脚边、裙边。
垫条/板，有的还有上垫板/条，纵向裙板：主要是承重用。背拉条：（18MM）厚，在橱柜中间位置设置通长条。

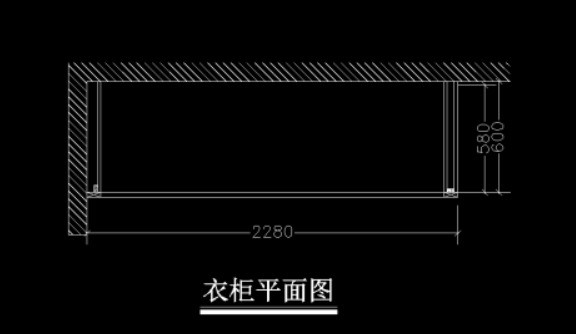

主要作用是固定背板，防止背板变形，背板，（分为薄背板和厚背板），抽屉，背板的工艺有两种，一种是钉直接将背板用自攻钉钉在侧板上，另一种是插槽工艺，即在侧板，底板上开槽装背板。CAD衣柜表现方法如下图：

扩展资料：
CAD技术一直处于不断发展与探索之中。 应用 CAD技术起到了提高企业设计效率、优化设计方案、减轻技术人员的劳动强度、缩短设计周期、加强设计标准化等作用。 越来越多的人认识到 CAD是一种巨大的生产力。 CAD技术已经广泛地应用在机械、电子、航天、化工、建筑等行业。
并行设计、协同设计、智能设计、虚拟设计、敏捷设计、全生命周期设计等设计方法代表了现代产品设计模式的发展方向。 随着人工智能、多媒体、虚拟现实、信息等技术的进一步发展， CAD技术必然朝着集成化、智能化、协同化的方向发展。
企业 CAD和CIMS技术必须走一条以电子商务为目标、循序渐进的道路。 从企业内部出发，实现集成化、智能化和网络化的管理，用电子商务跨越企业的边界，实现真正意义上的面向客户、企业内部和供应商之间的敏捷供应链。
参考资料来源：百度百科-CAD

可以直接把前立面画出来，包括几个柜门，标注柜的高度、长度，会看图纸的看完平面的凹凸部分再看立面标注的尺寸就明白这么施工了，因为是cad制图，不是效果图。

一般就是一个方块里边再画个叉子

衣柜组成：由左侧板，右侧板，中立板，层板（活动层板，固定层板）顶箱底板，柜底板，顶板，滑轨，垫条，前脚条、后脚条脚条也是脚边、裙边。
垫条/板，有的还有上垫板/条，纵向裙板：主要是承重用。背拉条：（18MM）厚，在橱柜中间位置设置通长条。
主要作用是固定背板，防止背板变形，背板，（分为薄背板和厚背板），抽屉，背板的工艺有两种，一种是钉直接将背板用自攻钉钉在侧板上，另一种是插槽工艺，即在侧板，底板上开槽装背板。CAD衣柜表现方法如下图：



扩展资料：
CAD技术一直处于不断发展与探索之中。 应用 CAD技术起到了提高企业设计效率、优化设计方案、减轻技术人员的劳动强度、缩短设计周期、加强设计标准化等作用。 越来越多的人认识到 CAD是一种巨大的生产力。 CAD技术已经广泛地应用在机械、电子、航天、化工、建筑等行业。
并行设计、协同设计、智能设计、虚拟设计、敏捷设计、全生命周期设计等设计方法代表了现代产品设计模式的发展方向。 随着人工智能、多媒体、虚拟现实、信息等技术的进一步发展， CAD技术必然朝着集成化、智能化、协同化的方向发展。
企业 CAD和CIMS技术必须走一条以电子商务为目标、循序渐进的道路。 从企业内部出发，实现集成化、智能化和网络化的管理，用电子商务跨越企业的边界，实现真正意义上的面向客户、企业内部和供应商之间的敏捷供应链。
参考资料来源：百度百科-CAD
