cad中洗衣机来自肿么画？

举报

洗衣机

CAD 图形

讨论回答 (6)

来啦！手把手教你在CAD里画洗衣机
1. 打开CAD，矩形命令整一个550×595的框；
2. 圆角走起——左上R10，右上R40；
3. 分解+偏移（25和80各来一发），再EX+空格两下延伸到位；
4. 画俩圆：R167和R195，就是筒体本体；
5. 填充选渐变色，圆里加AR-RROOF图案，高级感拉满～
6. 椭圆命令搓个按钮，复制四份搞定！
（小声：步骤里西烈河皇固析制疑似手滑，忽略哈）

回复

cad洗衣机画画步骤：首选通过矩形、偏移等命令绘制洗衣机的外轮廓，再通过圆和移动等命令绘制滚筒式洗衣机的外观轮廊，然后通过矩形、圆等命令绘制洗衣机的控制面板等。

回复

有现成的模块的。网上一大把。
如果找不到，也可以自己画一个。
一，洗衣机不同型号尺寸会有差异，但一般都不会超过600。所以我们先画一个正方形580*580。为方便以后作图，建议用直线一根根画，不要画框。

二，左边的线，依次向右偏移50、10

三，按钮了，半径15，圆心距下线50，圆心间距分别为50、100。再一个框，15*100，上框离上线100

四，这个就是波轮洗衣机了。如果要表示滚筒洗衣机，就在右边的框正中心加一个中间的滚筒200半径，再向里偏移20。

五，记得做成块，以后可以直接调用出来，不用一次次的画了。

回复

工具/原料
电脑 CAD软件
方法/步骤

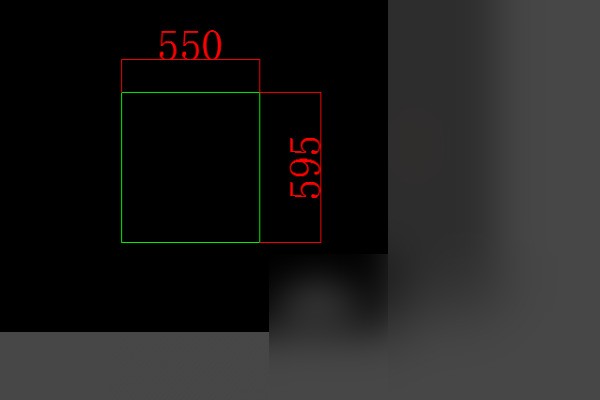

1、进入cad，调用矩形命令，绘制尺寸为550*595的矩形。

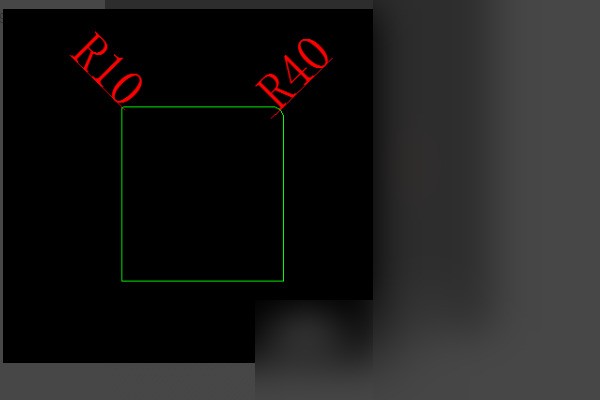

2、调用圆角视适尽吗某命令对矩形进行圆角，左妒输就排渐念位够上角半径为10，右上角半径为40。

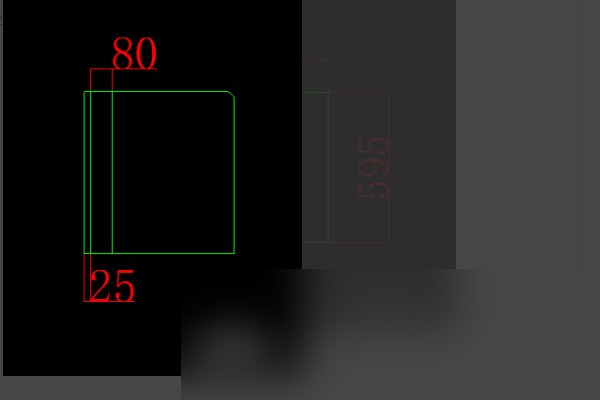

3、调用分解命令，然后调用偏移命令，偏移25、80.调用延伸“EX+双空格“。

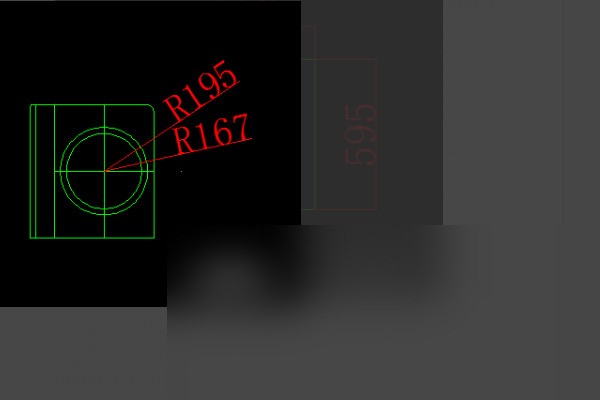

4、调用圆命令，绘制出尺寸半径为167和195 圆军洋指善负次，作为洗衣机的圆筒造型。

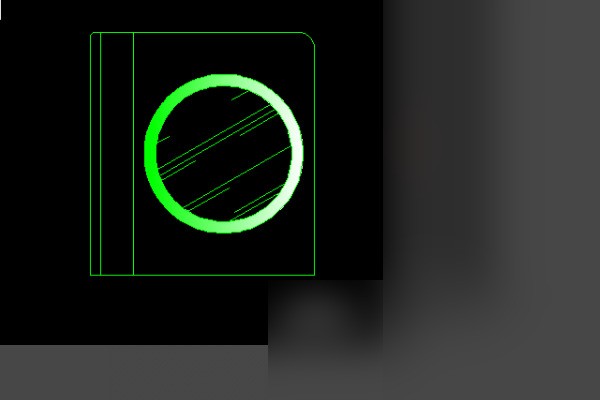

5、调用填充，填充调用渐变色，圆内填充AR-rroof图案。

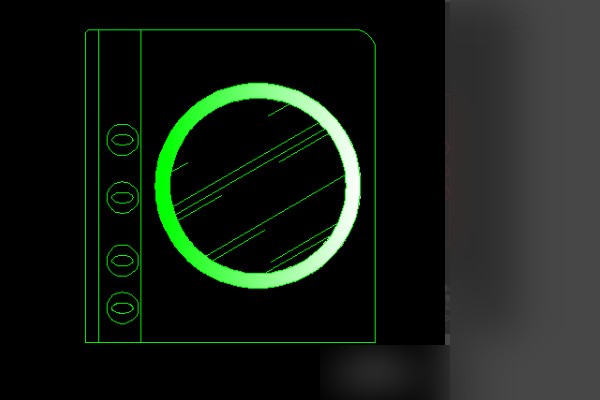

6、调用椭圆命令，绘制出洗衣机开关按钮。，使用复制得到四个开关，绘制完成。

回复

如果你只是用cad的话，只能自己画好这些洁具或者把别人画好的拿过来用，自己画的话，创建块，用的时候在cad-菜单-插入-块-选择你要插入的块，在图中拾取插入点，就可以了。
不过我们画建筑图都用天正软件，天正软件自带的菜单栏中-房间屋顶-房间布置-布置洁具，可直接选择自己想要用的洁具，房间常用的洁具基本都有，实在没有的一样可以画个然后在打开-布置洁具面板，点击新图入库，弹到cad中，把你画的选中，后面按照提示可以把你自己画的洁具导入到洁具库中，下次用的时候就可以在布置洁具面板中直接找到！！

回复

回复
