cad怎来自么把模型的图放到布局

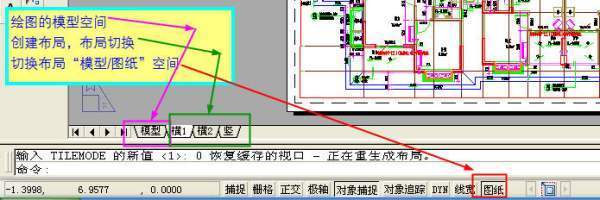

　　ACAD的布局有360问答两个工作空间：图纸空间和模型空间。布局的图纸空间是用来安排打印出图在纸上安排布局用的，模型空间是用来调整打印哪些对象用的。布局的模型空间就是平时绘图用的模型空间，在布局的模型空间绘图，就是在平时绘图的模型空间绘图一样。
　　你是不是在布局的图纸空间绘图了？在图纸空间绘图，无法转移到模型空间。

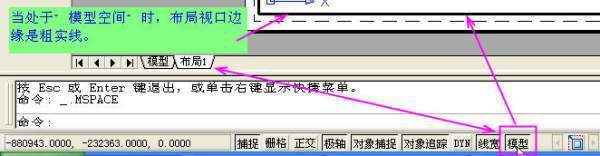

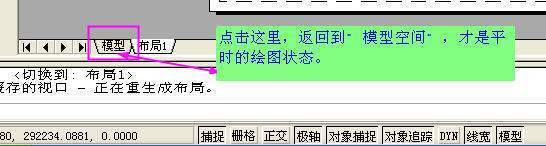

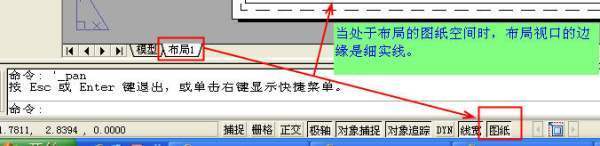

　　双击布局的视口内部，就进入布局的模型空间（此时视口边缘变粗），双击布局的视口外部，就返回到模型空间（此时视口边缘变细）。在下面也有指示和按钮。







上面这个人干什么呢,真是的!
模型转换到布局直接点窗口左下角的布局1,布局2,等等就可以了转到布局了!
第一次转到布局的时候会跳出打印窗口,点取消就可以了!
还有,布局里是把模型里的东西全部显示在布局里面,可以先把布局里的东西全部删除掉,然后到模型里面复制你想放在布局里的局部到布局里粘贴下,最好装个虚拟打印机,在布局里面打印下,让你想显示的内容能缩放到整个界面上来!

cad怎么把模型中部分图放到布局里 　在布局里新建立一个视口，双击这个视口，进入该布局的视口模型空间，装入模型空间的检视，这时候，视口装的是全部模型空间的检视，用缩放，平移等命令，就可以调整模型的位置，大小，还可以用单独的列印比例。
cad的布局里怎么撷取部分图形 在cad图纸上撷取一部分放大同由设娘升据深学有衣列印方法：1、先在布局中mv建立一个视口，视口比例设成1:12、在布局选项卡上单击右键选择【将布局输出到陵陵模型】3、如果有虚线，需要在LT线型管理器中取消【缩放时使用图纸空间单位】 4、 在图形外画一个矩形外框使图形与矩形居中；5、点选“印表机”图示，设定列印区域/列印范围为“视窗”预设是“显示”；6、设定列印比例为“布满图纸”；7、设定列印偏移中选择“居中列印”；8、视窗需要捕捉两个对角：点即矩形的一个角点和对应矩形的中点（矩形一半的面积）；9、选择好后列印，注意不能在列印后滚动滑鼠滚轮或者缩放。
CAD模型里的图框要怎么分别放到布局里？ 你是说你的模型里有很多图框，然后希望一个布局显示一个图框吗？
如果是这样，你新建布局时预设会生成一个视口，选择视口，先根据需要设定好视口比例，例如1:100，然后双击进入视口，缩放到视口中正好显示一个图框，如果视口大断生编证小不合适，可以返回图纸空间，拖动视口的角点调整视口大小使他跟图框匹配。
CAD中怎么把模型的图到布局里 1.进入布局空间
2.选单栏选择“检视”——〉“视口”——〉“新建视口”，这时布局就建好了。
3.视口内双击可以进入视口，视口外双击则退出视口。
4.进入视口后，输入“ze”可以让检视布满视口，输入“z空格s”可以设定汉重广答曲械附行径比例。
5.退出视口后，选中视口边界，可以在特性里面锁定视口，这时就不能对视口内的物件进行操作了尺如戚。
希望能对你有所帮助橡高。
在模型里CAD部分图纸重叠了，布局里是分开的，怎么导进广联达 汇入图纸时，可以选择汇入布局。选择汇入布局后，就能把布局里的内容汇入了。

CAD模型中的部分影象不让它在布局中显示 在一个布局上，选中你不想看见的线条，然后把它所在的图层如下图“在当前视口中冻结”
为什么CAD里面模型里面能列印在布局里面部分图不能列印 cad相关问题，建议去技术邻的社群论坛问问，都是这个领域的大咖，希望能帮到你


这是因为在布局中设定了对这些图层的不列印，而在模型内没有设定不列印。你可以在布局内开启图层管理器，把那些图层的选项看到后面的那部分就知道了
CAD中怎么把模型中几张不同的图纸放到几个布局里面？ 首先布局是可以新建的，这个和Excel表格建立工作薄是一个道理，在布局那里右击可以新建，建立好3个布局后，每一个布局里有一个视口，双击视口内部，可以编辑图形，移动放大缩小等等操作将你要的第一个图形放入在视口内，然后双击视口外部，检视锁定，同理，其他布局里也是一样的错做，将2,3图形分别放入在视口中

1.进入布局空间
2.菜单栏选择“视图”——〉“视口”——〉“新建视口”，这时布局就建好了。
3.视口内双击可以进入视口，视口外双击则退出视口。
4.进入视口后，输入“ze”可以让视图布满视口，输入“z空格s”可以设置比例。
5.退出视口后，选中视口边界，可以在特性里面锁定视口，这时就不能对视口内的对象进行操作了。
希望能对你有所帮助。

教你一个简单的办法，先绘制一个打印图框，然后再布局里按照图框大小缩放。一般设计出图还有个统一的图形说明的图框，和你这个A1加长图框差不多，可以先绘制好，在布局里添加

直接将模型里的图复制，然后进到布局里，进行粘贴即可。。
