CAD机械制镇图图层怎么设置与管理?

用拼音吧 一般都是这样的 用中文的没看到过 估计是都打不出

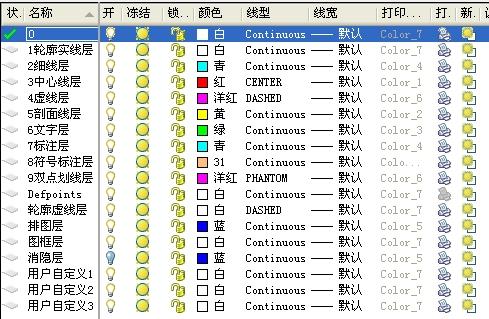

给你一个图，这符合机械工业标准推荐的设置，国标也没有硬性规定的。

线宽现在要求不是很明显的，只要有粗细之分，看起来不错就行了。一般通过打印样式表控制，不用直接在图层设置。你当然可以查一下gb4457具体的是多少。打印图纸大小不同，线宽也不同。

你先切换成中文输入法，再打开图层管理器，就能输入中文了。我也是这这样。郁闷。

你说得很对，“复杂的图面文件通常会用到的很多图层，而图层的设置应规范，符咐携合标准，图面才能清晰！”因此，你已完全认识到图层管道的重要性，其实，你也不简贺必再向别人请教。
对机械制图而言，应根据机械制图标准，设置各类层如：线型、线条粗细，另加块、标注、粗拦简派糙度、形位公差、尺寸标注、文字、图框等较针增低团振刻液消统衣图层。各层的颜色根据其在图上出现的多少，需要醒目等因素确定，如粗实线较多，可用白色，中心线用红色，黄色用在不重要的虚线…，其实这根据个人习惯和爱好确定。
对0层不要去另设置它，但块的建立应在0层上定义，这样块会随所用图层变化颜色。追问 : 非常感谢你的回答！
但我认为应该是有一个大家能够达成共识的，相对标准的设置，我以前就是这样设置的，有段时间没用了，所以忘记了。
如果是根据个人喜好和爱好来确定的话，我也就没有提问的必要了！
每个公司的图版模块里的设置会有些差异，但大部分还是一样的！
比如：字体高度都选择2.5！
我已经找到答案，一本高等职业院校教材上得到的！
有兴趣的话，可以找找看！
