cad制图怎么样画兰花

操作步骤：
1、打开CAD制图软件。

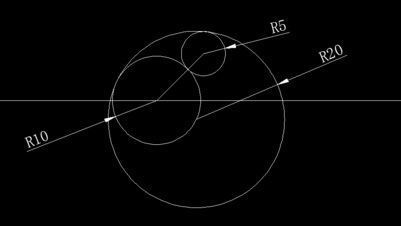

2、计算出N=两圆圆心陪旁消之间的距离+两圆半径3、
3、半径m=N/2。
4、开芦知启对象捕来自捉的相切。
5、点命令，选两圆切点，输入m回车启含即可。

简单的直线加圆画心形
1画一个半径20的圆，你也可以画其他半径，只要胖瘦掌握好看就ok。画圆快捷键C——随便选一个点为圆心——输入半径20——空格或者回车！

2打开对象捕捉——勾选象限点，切点，和圆心，端点。——确定
3在圆的最左边或者右边象限点，为起点向下画竖线长度为50-60，我选择50。画直线快捷键L,竖直向下输入长度50——空格或者回车
4以竖线下端点为起点画圆的切点——注意切点符号。
5以竖线上下端点镜像圆和切线。镜像快捷键mi——空格——选择圆和切线——空格——选择竖线上下端点——要删除源对象吗——输入N——空格——镜像完成。
6运用修剪（快捷键tr）删除多余线条，剩余即为心形。修剪tr——空格——选择全部——空格——修剪掉中间多余弧——空格，在删除（快捷键e）中间竖线就ok了
7为了美观填充一下心形图案，快捷键h——如图选择渐变色双色——添加拾取点——点心形中间即可——确定。

用正方形加圆绘制心形图案
绘制一个边长为100的正方形，快捷键rec——空格-输入相对坐标@100,100——空格。
以正方形左下角为基点旋转45度，选中左下角——出现夹点——右键旋转——45度。
分别以旋转后的正方形（菱形），左右边的中点为圆心，绘制半径为1/2边长的圆。
修剪掉多余线条，心形就绘制完毕了。

SH3052-2004-T 石油化工配管工程设计图例
这个标准应该善底比宜齐历单例正好适合你用哦，不光阀门，还有其他的

金属材料零件剖面线一般用带角度平行线，非金属材料零件剖面线一般为网格线

应该是分辨率问题，等我回家再告诉你可以吗

提问本身有问题，一般都是在图纸材料栏里面注明的。如果是剖视图的话就有相关材料的图案。

平行线。。

1. 倒圆角：单击菜单“修改”-“圆角”，注意命令行提示，输入“R”，回车，指定圆角半径，回车，再分别选中要倒圆角的两条线，完成。
2. 倒斜角：单击菜单“修改”-“倒角”，注意命令行提示，输入“D”，指定第一条边的倒角距离，再输入一次“D”，指定第二条边的倒角距离，回车，再分别选中要倒角的两条线，完成。
若使用修改工具栏中的快投件印光密况致延捷键或使用英文命令（f--倒圆角；cha--倒斜角）来操作会更加快捷、方便
