CAD绘图中如何让一条直线可以进行分段标注大小？

举报

CAD 图形

讨论回答 (6)

想在直线上分段标尺寸？关键得有抓手啊！几个野路子分享下：
1. 别一根线拉到底，拆成几小段连着画，看着是直的，端点却能精准捕捉～
2. 实在没招，临时画条辅助线交叉一下，标完秒删，不占地方！
3. 直接用打断于点，咔嚓一下断开，断口就是现成标注点！
4. 打个PO点（参考点）也行，想标哪儿点哪儿！
PS：看你好像还不太熟3ds Max界面？快去搜基础教程补补课！我狂推秒秒学，讲得超细，追更中！

回复

输入 D 空格（打开标注样式管理器）
点修改
点调整
在“使用全局比例（s）”的比例改为“1”

回复

第一步：点击电脑桌面上的迅捷CAD编辑器图标并运行

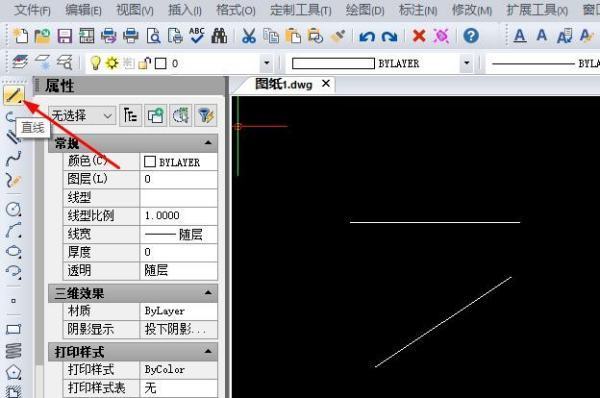

第二步：在其绘制的图形当中，斜线与直线标注尺寸的方法有所不同。这里我们可以利用界面左侧绘图工具图标在图纸上简单绘制出直线、斜线。当然在命令中输入指令同样可以

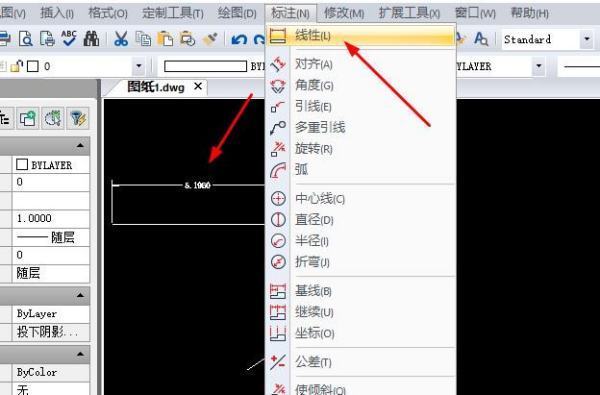

第三步：其实对于直线或斜线的标注简单的很，而这里就先讲解下直线。直接点击界面标注—线性命令，对所需的图形进行标注。当然命令中输入DIMLINEAR同样可以。

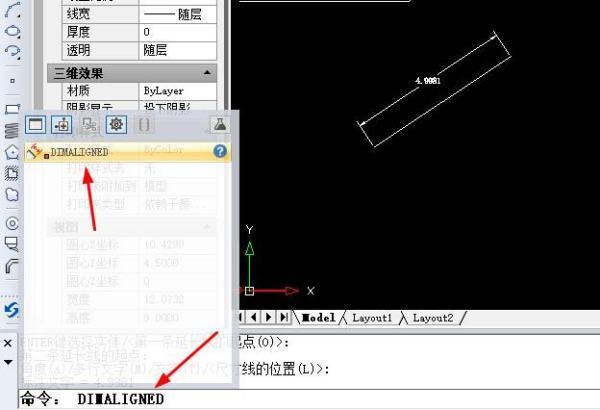

第四步：而对于斜线的标注则是不同于直线，但是操作步骤是大致相同。标注—对齐命令或DIMALIGNED命令指令都可以轻松做到斜线的尺寸标注。

回复

一下标不出来!要分二下!!先标直径,在写公差!

回复

要有让标注有取点的地方就可以分段标示了
有几个解决办法
1、在你需要标示的地方划线
2、在你需要标示的地方将线打断

回复

不明白啊 = =！

回复
