肿么在CAD里画旋转楼梯的平面图图？

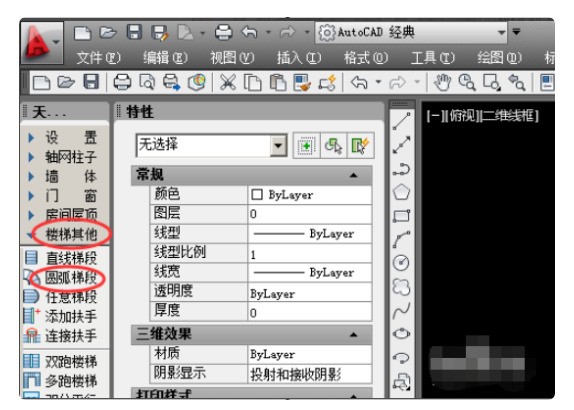

1、首先首先在打开CAD的软件中点击左侧的工具栏中的楼梯其他--弧形楼梯，在常规的颜色中默认，在三维效果里同样选择默认即可进入下一步的操作。

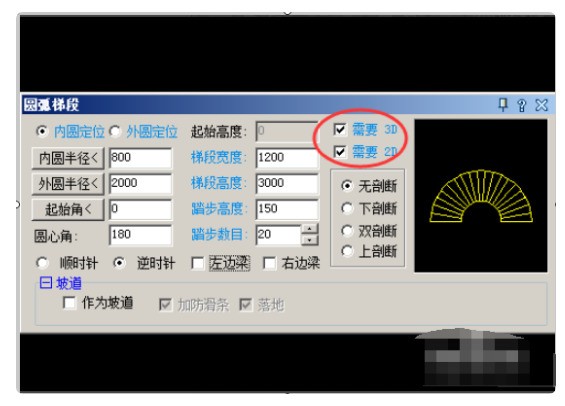

2、然后在弹出的圆弧楼梯中设置相应的参数，并在需要3D上点对勾，在这里需要注意的是CAD的3D特效有一个效果延迟，需要进行设置即可。

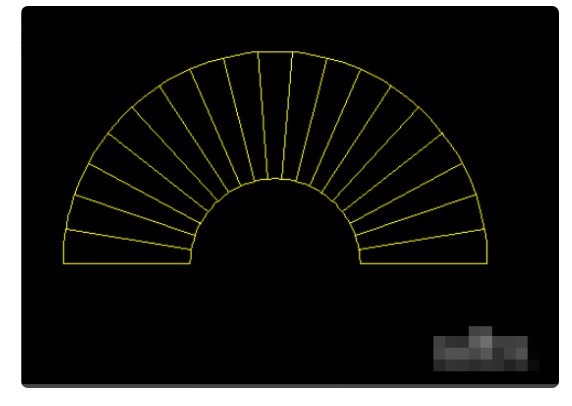

3、然后在图形中点击左键确定要绘制的楼梯的位置。这是绘制好的楼梯；此时是平面显示的来调整三维显示，三维的设置在图片选中即可进行操作。

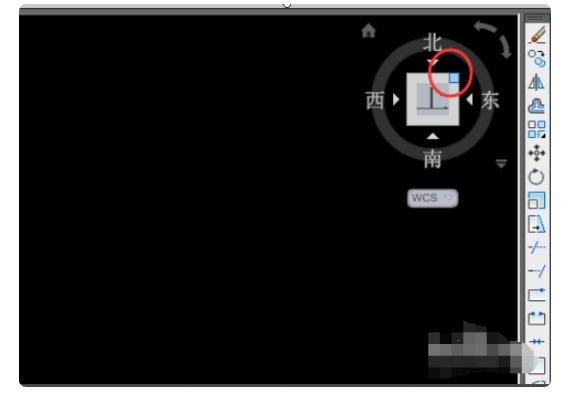

4、接下来就是需要进行点击绘图区域右上角的三维视图，选择一个合适的角度，然后点击，进入下一个操作界面。

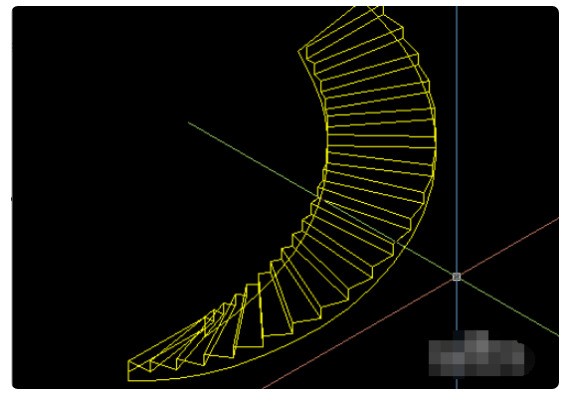

5、此时可以看到楼梯了；但是楼梯是以二维线框显示的，改变显示的形态。

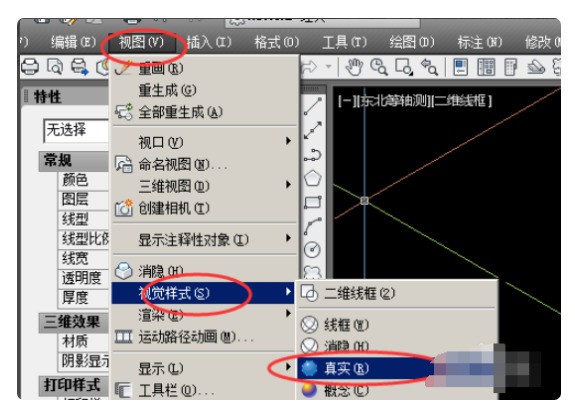

6、点击菜单栏中的视图-视觉样式-- 真实。

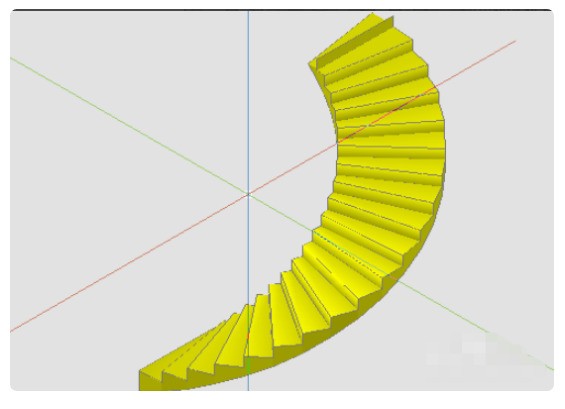

7、颜色可以自己选择，这样就可以看完成在CAD里画旋转楼梯的平面图图。

1、首先首先在打开CAD的软件中点击左侧的工具栏中的楼梯其他--弧形楼梯，在常规的颜色中默认，在三维效果里同样选择默认即可进入下一步的操作。
2、然后在弹出的圆弧楼梯中设置相应的参数，并在需要3D上点对勾，在这里需要注意的是CAD的3D特效有一个效果延迟，需要进行设置即可。
3、然后在图形中点击左键确定要绘制的楼梯的位置。这是绘制好的楼梯；此时是平面显示的来调整三维显示，三维的设置在图片选中即可进行操作。
4、接下来就是需要进行点击绘图区域右上角的三维视图，选择一个合适的角度，然后点击，进入下一个操作界面。
5、此时可以看到楼梯了；但是楼梯是以二维线框显示的，改变显示的形态。
6、点击菜单栏中的视图-视觉样式-- 真实。
7、颜色可以自己选择，这样就可以看完成在CAD里画旋转楼梯的平面图图。

答案：在CAD中绘制旋转楼梯的平面图，可以按照以下步骤进行：
详细解释：
1. 绘制基本框架：
* 打开CAD软件，创建一个新的绘图文件。
* 使用线条工具，绘制楼梯的基本框架，包括楼梯的起始和结束位置，以及楼梯的大致宽度。
2. 确定旋转角度与阶梯数量：
* 根据旋转楼梯的设计要求，确定每一阶的长度和高度以及楼梯整体的旋转角度。
* 使用CAD中的角度工具，在基本框架上设定旋转的中心点，并确定阶梯的延伸方向。
3. 绘制旋转线条与阶梯轮廓：
* 使用CAD的旋转命令，以设定的中心点为基础，绘制旋转线条，模拟楼梯的旋转形态。
* 根据旋转线条的形状，使用线条工具绘制每一阶的具体轮廓。
* 根据设计要求，调整每一阶的高度和宽度。
4. 添加细节与标注：
* 在绘制完成后，根据需要添加扶手、平台等细节部分。
* 使用CAD的文字标注功能，对关键部位进行尺寸标注，如阶梯高度、宽度等。
* 根据需要调整整体图形的线型和图层设置，确保图纸的清晰易读。
5. 保存与输出：
* 完成绘制后，保存CAD文件。
* 根据需求，可以选择输出为PDF、JPG等格式，以供其他人员查看或使用。
以上步骤能够帮助你在CAD中绘制旋转楼梯的平面图。实际操作中需要根据具体的设计要求和技术水平进行调整和优化。随着操作的熟练度提高，绘制效率和图纸质量也会得到相应的提升。
