肿么在3dm财冲概观ax中导入CAD图并将CAD图转化为三维实体？

在3dsMax里导入cad图并将cad图转为三维实体方法如下：
1  在导入前，打开cad图，将在Max里用不到的对象统统乎并隐删除。另存为一个文件。

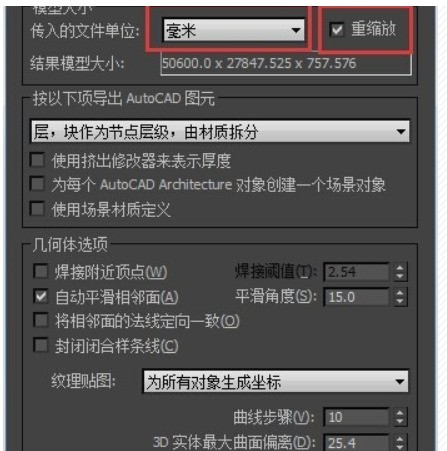

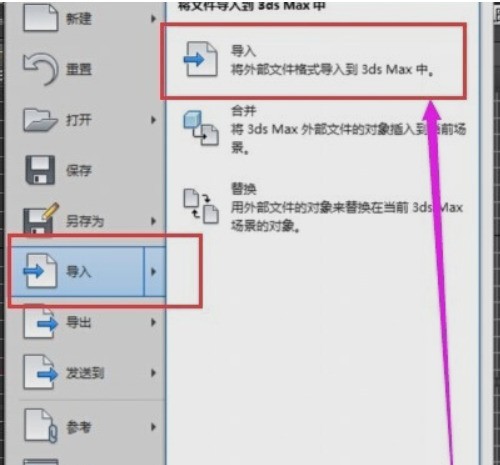

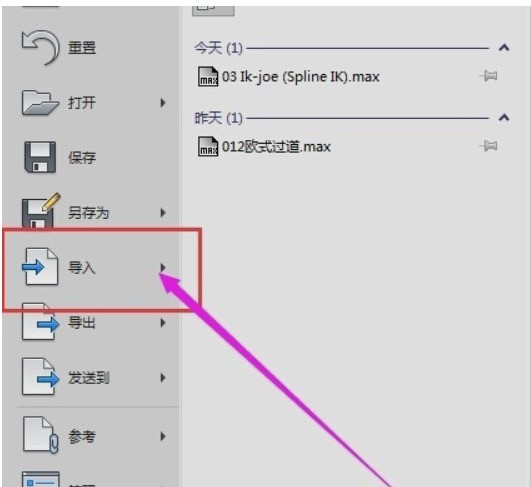

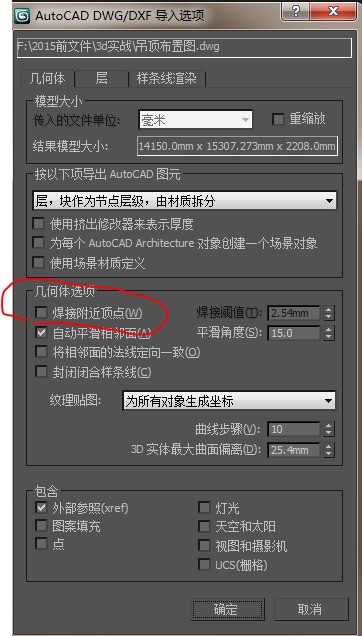

2  打开Max软件，文件----------导入-----------导入外部文件格式到3dsMax中，在路径里选择刚才另存为的cad文件。焊接附近顶点不勾选。



3  将cad图组成组。
4  在软件界面下方三轴归零。
5  右键冻结当前对象。
6  打开2维捕捉，右键这个按钮，设置捕捉到顶点，和捕捉到冻蔽猜结对象。




7  去掉  开始新图形的勾，用线命令对cad图描线。



8  将描岁厅出的线添加挤出修改器，挤出值适量。


这样导入到Max里的cad图就转为三维实体了。


要注意的是去掉开始新图形的勾描出的线，可能会有断开的现象，必须焊接断开的点，使描出的线成一个封闭的图形，才能挤出成所有面都封口的三维实体。
