cad怎样设置标注尺寸文字的位置

CAD中调整标注文字在尺寸线上的位置的方法如下：

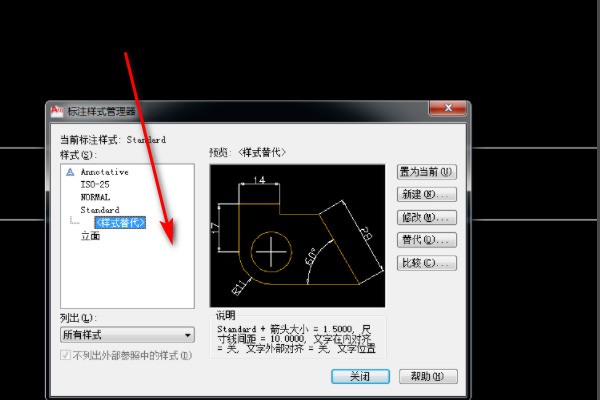

1、cad命令行中输入：d (空格)，调出“标注样式管理器”面板

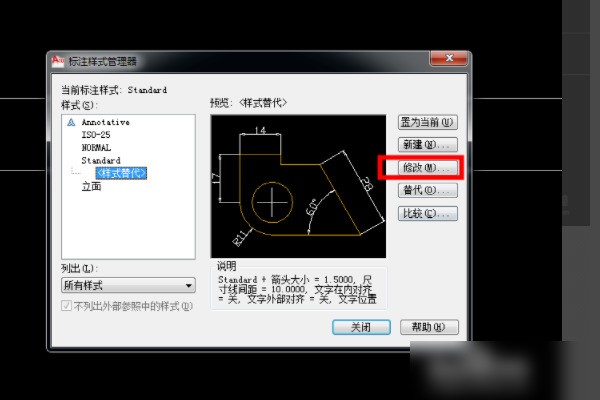

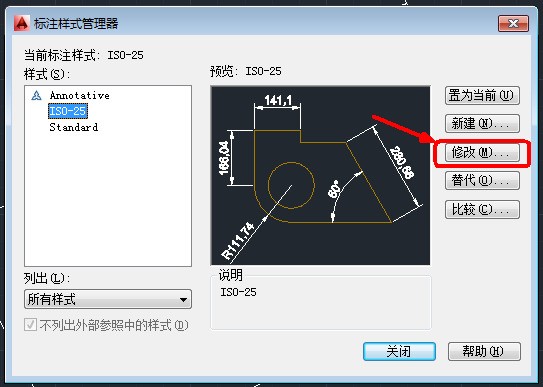

2、在“标注样式管理器”面板，点击修改按钮。

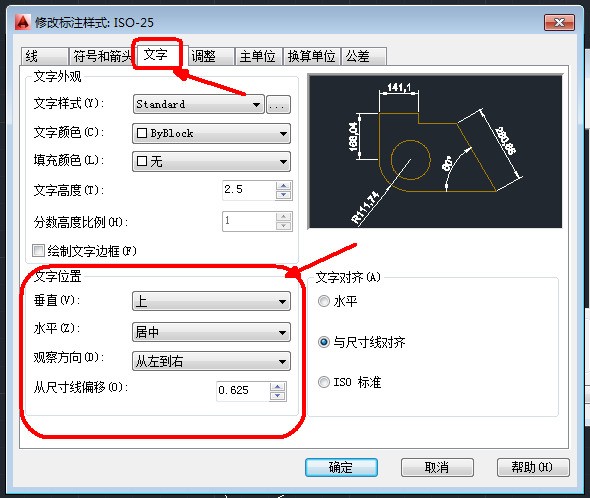

3、点击文字功能块，下面的“文字位置”功能块就包含了对标注文字的各种调节方法。

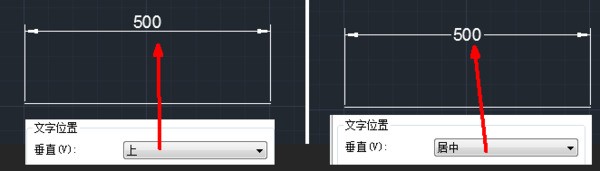

4、举例如下：当垂直的选项从上改成居中时，文字变化如下图所示

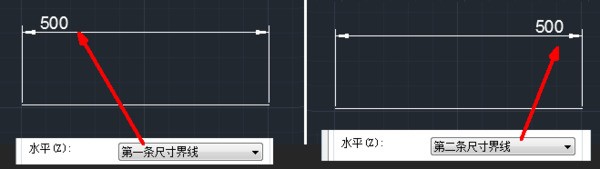

5、举例如下：当水平的选项从第一条尺寸界线改为第二条尺寸界线时，员办文字变化如下图所示

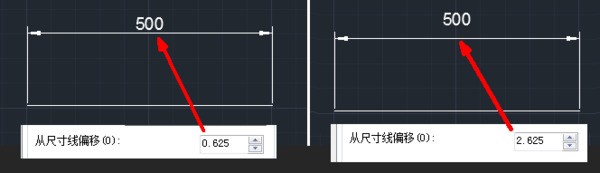

6、举例如下：当从尺寸偏移的值由小变大时，文字变化如下图所示

7、通过“文字位置”的选项之间的不同搭配，就可以对标注文字进行更多的修改，得到想要的效果。

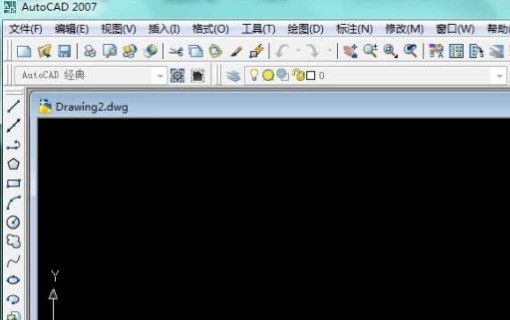

1、在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面。

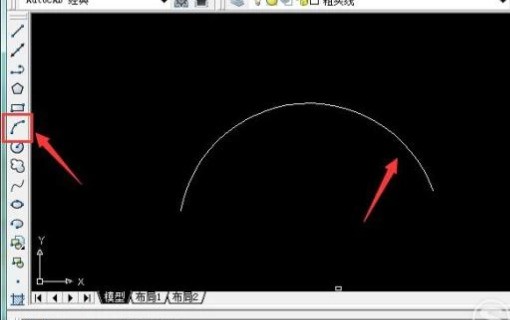

2、打开软件后，利用“圆弧”工具在绘图区域画出一条圆弧，然后在上方进行圆弧的标注。

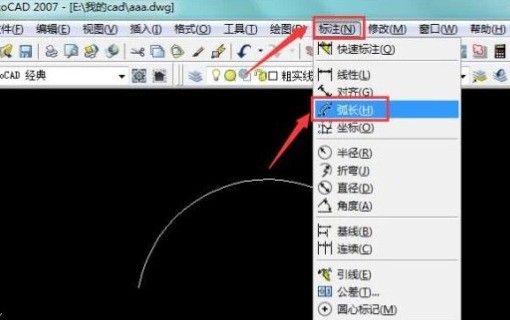

3、画好圆弧后，在上方找到“标注”选项，点击鼠标左键打开，在其子菜单中找到“弧长”选项。

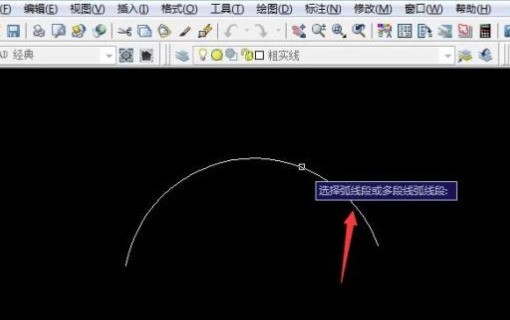

4、点击“弧长”选项，进行弧长标注的命鲁德调季临品令。命令栏中提示我们“选择弧线段”，将鼠标光标移至弧线上。

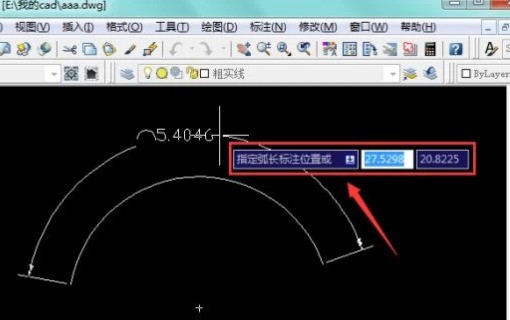

5、鼠标左键点击该弧线后，移动鼠标光标精，提示“指定弧长标注位置”。

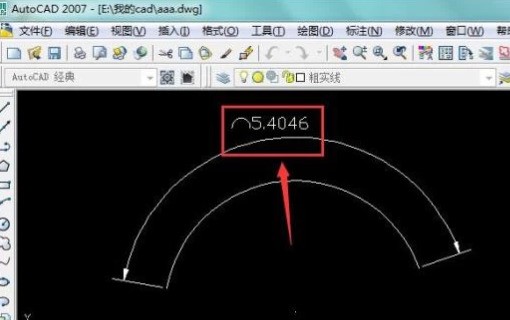

6、找到适当弧长标注位置界限后，点击鼠标左键确定，则弧长标注操作完成。

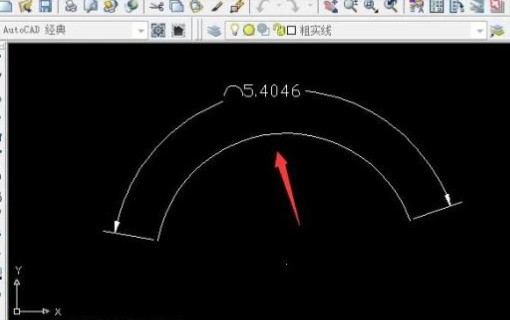

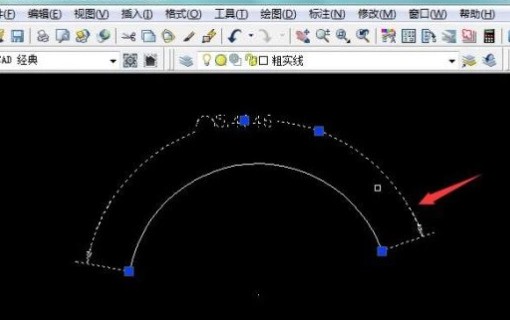

7、发现标注里的文字位置在标注弧线的中央，若需调整文字位置，比如让文字调整至弧线上方。首先，点击该标注选择对象，出现如图所示的蚂蚁线则选择对象成功。

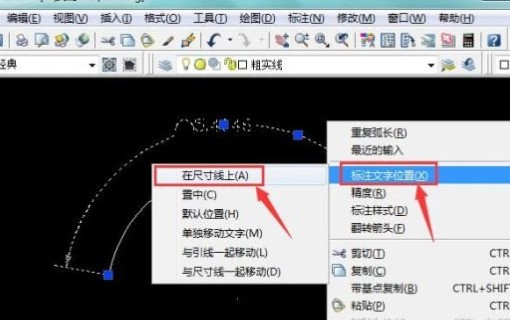

8、选择好对象后，点击鼠标右键，在弹出的菜单栏中找到“标注文字位置”，点击，在其子菜单中找到“在尺寸线上”选项。

9、点击“在尺寸线上”选项，调整尺寸文字位置的操作就完成了。发现我们的标注文字就移动到标注线上方去了。

1.打开CAD软件，在左边的一栏是画图工具栏，找到矩形画图命令图案，点击图案随便画一个矩形。

2.在菜单栏中找到“标注”选项，点击标注选项，弹出下拉菜单，在下拉菜单中找到“标注样式”选项，单击该选项。

3.弹出“标注样式管理器”对话框，在该对话框的左边一栏找到“样式”字样，选择要更改的样式，比如“ISO-25”,选中它，然后在右边点击“修改”按钮。

4.弹出“修改标注样式：ISO-25”在下方有一排切换按钮，找到“文字”字样，点击“文字”字样。

5.在该文字字样的页面中有一个“文字位置”，在文字位置下方有个“垂直”字样，在它旁边有个下拉三角，点击下拉三角选择“置中”，然后单击右下角的“确定”。这样设置就完成了。

6.然后在CAD中的输入“dli”命令，按回车键执行命令，或者按照第2步骤，在下拉菜单中找到“线性”，然后对所画的矩形进行标注，就会看到标注的文字是居中的，如下图所示：

1、我们首先选择输入D空格以标记样式管理器。

2、我们选择鼠标左键单击“修改”的功能选项。

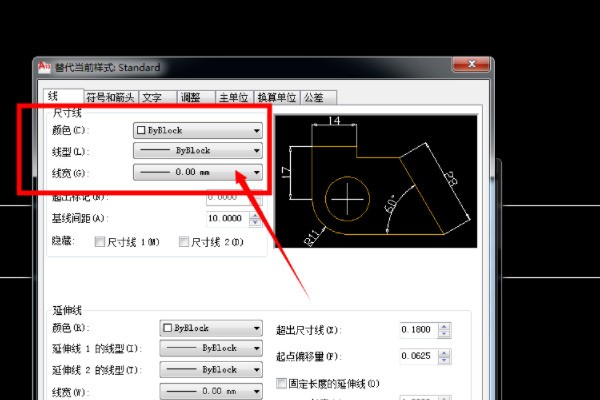

3、第一个就是这条线。我们可以设置颜色，线型，线宽并设置我们需要的设置。

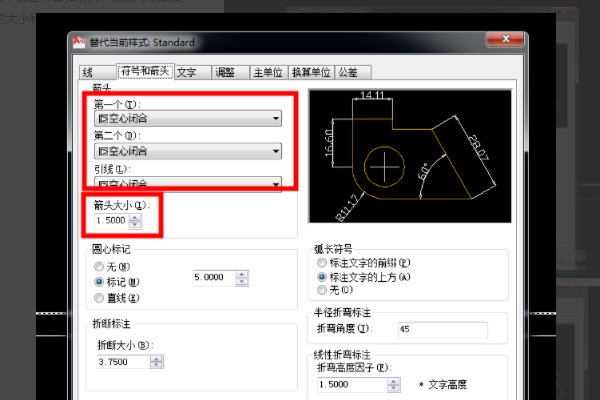

4、第二个是匹配和箭头，我们可以改变符号的大小和符号的状态。

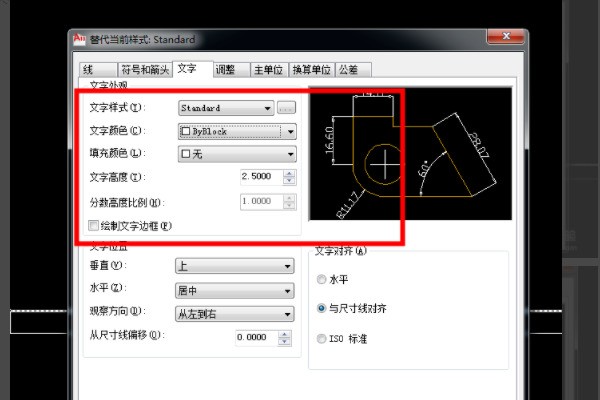

5、这是文字，我们可以改变文字的样式，颜色，位置。

1、我们首先选择输入D空格以标记样式管理器。

2、我们选择鼠标左键单击“修改”的功能选项。

3、第一个就是这条线。我们可以设置颜色，线型，线宽并设置我们需要的设置。

4、第二个是匹配和箭头，我们可以改变符号的大小和符号的状态。

5、这是文字，我们可以改变文字的样式，颜色360问答，位置。
