CA来自D中栅格、极轴、对象跟踪分别有什么用途？

我用cad也有些日子了，对于栅格，对象追踪，本人觉得没什么用，极轴倒是经常用，极轴跟正交有点相似，但我更喜欢极轴，正交是把光标锁定在水平和垂直线上，开了正交就只能画横平竖直的线了，而极轴划线只有靠近水平或垂直的时候他才会想正交一样锁定方向。它还有吸附的作用：比如你画一条水平线想在跟上面的某线段对齐，那么你把鼠标放置在想要与之对齐的点上然后往下拖，会出来虚线与之对齐的。
具体还是自己操作练练吧。

对象捕捉是CA360问答D制图中一个很常见的操作，正因捕捉的使用频率过高，因此打开捕捉的方式也有很多，我们同时可以使用多种方式进行设置。
运行CAD编辑器，在顶部菜单栏可以找到对象捕捉按钮，用户可以在这里选择多种捕捉方式。



在对象捕捉工具栏中，是我们设置的临时捕捉选项，如果没有进行设置，也就是默认的经典捕捉方式。用户可以在工具栏中选择对应的图标按钮进行对象捕捉操作。鼠标放在相关图标上，即可查看该图标的功能，如第一个图标就是【临时追踪点】。
注意：临时捕捉选项必须在定位点时单击才起作用，如果未调歌各皇用任何绘图或编辑命令，没有出现指定点的提示，此时在对象捕捉工具栏上点按钮是不起作用的，会提示未知命令。
2.按快捷键F3可以开始【绘图设置】窗口，我们可以看到对象捕捉按钮的状态变化，同时命令行也会提示我们对象捕捉开启或关闭。
3.按shift+鼠标右键，也可以打开绘图设置窗口，设置捕捉快捷菜单。



4.输入捕捉方式的缩写
如优时京杆字元菜买化值击果我们需要临时使用某种捕捉方式，键盘输入快捷键是最快的方式，下面给大月华酒早题情歌家介绍一下各种捕捉选项的缩写及其作用。
（1）Endpoint（端点）：缩写为“END”，用来捕捉对象（如圆弧或直线等）的端点。
（2）Midpoint（中点）：缩写为“MID”，用来捕捉对象的中间点（等分点）。
（3）Intersection（交点）：缩写为“INT”，用来捕捉两个对象的交点。
（4）Appa饭财坏衣使垂土绝依rentIntersect（外观交点）：缩写为“APP”，用来捕捉两个对象延长或投影后的交点。即两个对象没有直接相交时，系统可自动计算其延长后的交点，造侵或者空间异面直线在投影方向上的交点。
（5）Extension（延伸）：缩写为“EXT”，用来捕捉某个对象及其延长路径上的一点。在这种捕捉方式下，将光标移到某条直线或圆弧上时，将沿直线或圆弧路径方向上显示一条虚线，用户可在此虚线上选择一点。
（6）Center（圆心）：缩写为“CEN”，用于捕捉圆或圆弧的圆心。迅捷CAD编辑器可以捕捉矩形或多边形的中心点，选项也可叫做：中心。
（7）Quadrant（象限点）：缩写为“QUA”，用于捕捉圆或圆弧上的象限点。象限点是圆上在0°、90°、180°和270°方向上的点。
（8）Tangent（切点）：缩写为“TAN”，用于捕捉对象之间相切的点。
（9）Perpendicular（垂足）：缩写为“PER”，用于捕捉某指定点到另一个对象的垂点。
（10）Parallel（平行）：缩写为“PAR”，用于捕捉与指定直线平行方向上的一点。创建直线并确定第一个端点后，可在此捕捉方式下将光标移到一条已有的直线对象上，该对象上将显示平行捕捉标记，然后移动光标到指定位置，屏幕上将显示一条与原直线相平行的虚线，用户可在此虚线上选择一点。
（11）Node（节点）：缩写为“NOD”，用于捕捉点对象。
（12）Insert（插入点）：缩写为“INS”，捕捉到块、形、文字、属性或属性定义等对象的插入点。
（13）Nearest（最近点）：缩写为“NEA”，用于捕捉对象上距指定点最近的一点。
（14）None（无）：缩写为“NON”，不使用对象捕捉。
（15）From（捕捉自）：缩写为“FRO”，可与其他捕捉方式配合使用，用于指定捕捉的基点。
（16）Temporarytrackpoint（临时追踪点）：缩写为“TT”，可在图形中设置临时最终点，可通过这些临时点进行极轴追踪。
（17）两点之间的中点：缩写为“MTP”“M2P”，可以捕捉两个点的中点。
（18）追踪（Tracking）：缩写“TK”，可以捕捉一个基点，然后设置偏移的方向和距离，捕捉距离某一点特定距离的某个点。（这个选项是工具栏、右键菜单中没有的，只能通过输入参数来调用。）
注：建议大家不要将所有捕捉方式全部打开，这样的设置在实际绘图过程中，如果图纸比较大，图面比较复杂时，这时候这样做效率并不高。我们掌握了捕捉的各种设置方式后，可以结合自己的需要，长期打开几种捕捉选项，其他捕捉选项启动时随时调用。
5.设置长期有效的捕捉选项
在【绘图设置】-【坐标输入】-【图元捕捉】中，我们可以打开几种常用的捕捉选项，进行永久捕捉设置，如端点、中点、交点、圆心（中心）等。

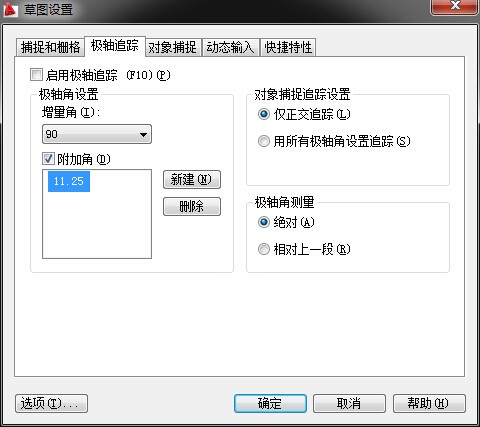

Ctrl+右击   选择 o     应该看得懂吧！？  在不懂     工具>草图设置>极轴追踪>新建
