怎么样看水电来自安装图纸

CAD图纸水电快速取水阀怎么复制
CAD里面Ctrl+C，复制，Ctrl+V，黏贴

1、水施图；
1）、看总说明，会给出预埋套管的型号及材料，如进出地下室剪力墙，板，水池是柔性防水套管，其他地方是刚性防水套管或是普通套管。
2）、看系统图，会给出套管直径的大小及安装标高。
3）、看大样图及水井图，会给出立管的套管及各种预留孔的的坐标位置。
4）、看平面图，知道套管预埋位置。剪力墙或者楼板的厚度决定套管的长度，剪力墙上的套管长度按墙的厚度计，后砌墙的套管长度按两端出墙20mm计，楼板的套管按楼板下平上部出装饰面50mm计。
5）、如果有管道要暗埋总说明里也会有具体做法。
6）、看消防图，知道各种套管规格，型号，位置，标高，预留洞位置及消防箱的安装方法，基本同给排水。
2、电施图；
1）总说明上会给出各种电气设施的符号，代号，安装标高及安装方法。比方开关，插座，配电箱安装标高及是否明暗装等，防雷接地材料及焊接要求，均压环及防侧击雷的设置。如果强弱电是从地下室进入则还会说明套管规格，型号。
2）、电井图上有各种预留洞位置及坐标。

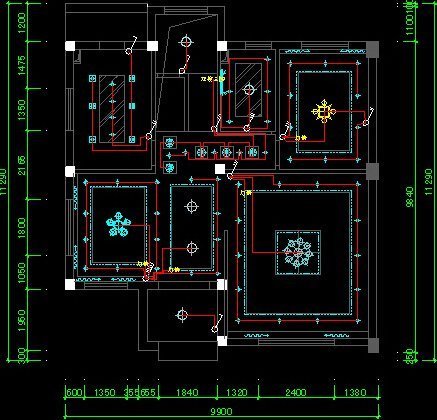

3）、看平面图，知道线管的走向，各种电气设施的安装位置。强弱电进入地下室套管位置及标高。
4）、看系统图，知道配电箱的外形尺寸，各回路的配管材料，规格及安装方法，比方是sc管还是pvc管，墙内埋管还是地埋，一般用wc，fc来表示等等。
5）、如果有特殊要求图纸会给出明确的说明。
6）、看防雷图，知道接地装置的范围和焊接点，引上线的位置，测试点安装位置及标高，等电位引出扁钢位置，预留钢板的尺寸，位置及标高。
7）、看消防电图，其预埋基本同

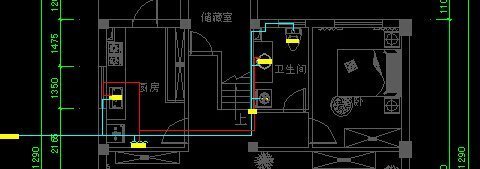

水路和电路的图，按360问答实际布线去缺槐布置就樱扮猛可以了，平顶立面插座弱电的也脊桥一样

请教一个师傅，有基础的话估计也就两到三天，看书是没有用的，简单。

设计院设计撒

你这个不是线性消失了，出现这种情况有两个原因：
1、图纸或者说是管线的比例不一样。
2、管线线宽没打开。
你把管线比例调成一样，然后打开管线线宽，就好啦。
有需要私信给我追问 : 这个问题好像没什么好解决办法，我是建筑专业的，我用天正建筑打开设备专业的图 靠背后线型就丢失了。我手动改了线型也不行。您说的管线宽度是在“MO属性”里设置么？
追答 : 打开线宽，让设备专业给你打开，建筑上没有

纸上谈兵肯定是不行的，如果你干完这个工程，不用师傅教也会，想当初，咱只干了几个月就基本能看懂，不过水容易些，电复杂一点。
