家人们，手把手教你怎么在CAD里搞个螺母出来
1?? 先打`pol`画个正六边形（六边形就是螺母外轮廓嘛）；再打`c`画个圆——这圆就是攻丝前的底孔！重点来了打`reg`回车，挨个点六边形和圆，把它们都转成面域（相当于给图形加个实体身份证）；然后点，先选六边形面域→回车→再选圆面域→回车！搞定～一个带孔的六边形面域就出来了！
2?? 接着点拉伸按钮，框选这个面域，拉一下，立马变成立体六棱柱！

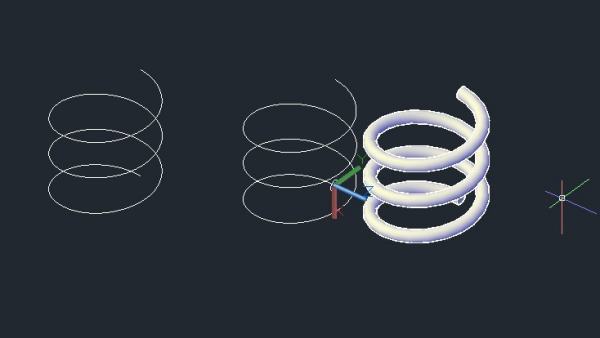

3?? 打`helix`画螺旋线：以刚才圆心为起点，输直径、螺距（圈高）、总高——三步搞定一条标准螺纹线！
4?? 切UCS坐标系！打`ucs`，选螺旋线一端当原点，再定X/Y轴方向；就在那端平面上，画个小小的正三角形（边长比螺距小点就行，别太胖哈～）
5?? 上扫掠！选三角形当截面，螺旋线当路径——唰一下，螺纹牙就缠上去了！（第一次可能歪，多试两次，调顺为止）
6?? 最后一步：用差集，把刚扫出来的螺纹抠进六棱柱里——材料减掉，螺母本体+内螺纹，齐活！
（附图全都有，照着点不迷路～）
