怎么从消防图纸上看消防箱是左开门还是右开门?

显示方法 ：一般明装的图纸上是画在墙边或柱子边，暗装的则是画在墙体内部。你说的那个长方形对角一半涂色一半没图的是消火栓的平面图画法，就代表消火栓，如果他是放在墙边的就是明装，放在两条墙线中间的就是暗装。
在总平面图中，当给排水附属构筑物的数量超过1个时，宜进行编号。编号方法为：构筑物代号-编号;给水构筑物的编号顺序宜为：从水源到干管，再从干管到支管，最后到用户;排水构筑物的编号顺序宜为：从上游到下游，先干管后支管。


扩展资料：
消火栓箱的检验规则
栓箱分为型式检验和出厂检验。
型式检验
型式检验应按表3 进行全部项目的检验。
出厂检验
出厂检验应按表3 的规定进行。
抽样
抽样方法采取随机抽样，每50 台消火栓箱接为一抽样批量，抽检数为2 台；不满50 台时也必须抽检2 台。
判定规则
型式
按表3 中规定的全部项目检验合格时，该产品为合格品。若有一项A 类项目不合格，则该产品为不合格品。
若有B 类项目不合格，允许加倍抽样检验，仍有两项不合格，则判该产品不合格。C 类项目不合格数大于或等于四项，即判该产品不合格，若已有一项B 类项目不合格时，C 类项目不合格数大于或等于二项，则该产品判为不合格。
出厂检验
表3 中例最晶矿商规定的产品全检项目和抽检项目全部合格，则该产品为合格品。若该批产品的全检项目中有一项不合格，则该批产品被判为不合格；若该批产品的抽检项目中出现不合格，允许加倍抽样检验，仍不合格时，即判该批产品为不合格产品。
参考资料来源：百度百科--消火栓箱

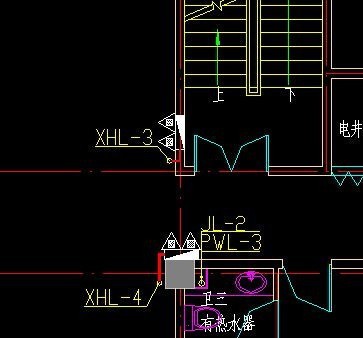

从公共区域正对着箱，如图的左开门的，主要是看连接管饿三角形位置，黑白交界点在那侧门轴就在那侧，就是哪个方向的开门的。管道的立管的另外一侧是开门方向

从公共区域正对着箱，如图的左开门的，主要是看连接管饿三角形位置，黑白交界点在那侧门轴就在那侧，就是哪个方向的开门的。管道的立管的另外一侧是开门方向

你好 通过查看门轴位置来确定，门轴在左侧的，则是向左开门。门轴在右侧的，则是右开门的。
消防箱的左开或右开可以以消防箱门轴为准,门轴在左侧的为左轴型消防箱,门轴在右侧的为右轴型消防箱。 按照规定的是开门见栓,也就是消火栓箱门轴与栓头分别在箱体两侧,正对着箱子的,门向右开启的叫做右开门,向左开启的叫做左开门。

看门要见消火栓头，要方便使用来定开门方向。
或来自者你看65支管方向，支管在那边，多数就是打开门的方向

图纸上栓头靠近立管左侧的是右开门，图集上查看相关资料，现场上看合页安装。
