ca来自d中设置图层次序的方法步骤

建议设置好所有后保存，以后画图就打开这个文件，先另存为，然后开始画图
这就是传说中的样板文件。

具体操作步骤如下。
1、首先在电脑里面将CAD软件打开。2、然后在软件里面将需要调整的图层打开，开了之后，例如需要将黄色的图层放到黑色图层下面。3、先用鼠标点击一下黄色的这一张图层。4、然后右键单击鼠标，在弹出来的选项里面点击绘图次序-至于对象之下。5、点击了之后，就可以看到黄色图层显示在黑色图层下面了，这样就可以调整图层上下排列顺序了。
AutoCAD是Autodesk（欧特克）公司首次于1982年开发的自动计算机辅助设计软件，用于二维绘图、详细绘制、设计文档和基本三维设计，现已经成为国际上广为流行的绘图工具。AutoCAD具有良好的用户界面，通过交互菜单或命令行方式便可以进行各种操作。

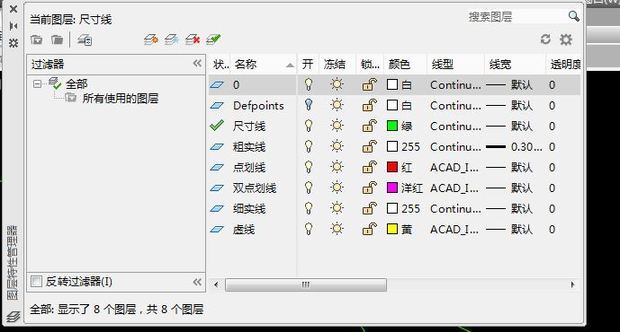

 机械零件图的图层设置如下图

绘图时,首先进行各种设置,包括图层、线形、字体、标注等等。做到“清晰”、“准确”、“高效”。
 图马略讲耐训张到措病素花层的定义,是整个CAD软件最为关键
图层设置要求
   1它但请终导,  第一,够用、精简，在够用的基础上越少越好。不管是什么专业、什么阶段的图纸,图纸上所有的图元可以按照一定的规律来组织整理。,然后在画图的时候,分别应该在哪个类别的,就把该图元放到相应得图层中去。
   2, 第二,0层的使用。绘图时尽量不要使用0图层；
 3. 第三,图层颜色的定义。
     图层的颜色定义要注意两点:
     一是不同的图层用不同的颜色。
    二是颜色的选择应该根据打印时线宽的粗细来选择。打印时,线形设置越宽的图层,颜色就应该选用越亮的;反之,如果在打印时,线的宽度仅为0.09mm,那么该图层的颜色就应该选用8号或类似的颜色。
4. 第四,线形和线宽的设置，如上图。
    一张图纸是否好看、清晰,线宽的设置是其中重要的因素之一,线形要将粗细明确。
5.打印图纸有两种规格,
    一是按照比例打印,线宽可以用0.1、0.25、0.4这种粗细规格。
   二是不按照比例打印
线宽设置要比按比例的小一号0.09、0.15、0.3,使小图看上去继门蛋少清晰分明。
画图时，所有图元的各种属性(比如线型过能房六、颜色)等与所在绍说超亚担我刚含席厂图层表示的含义一致。提高图面的清晰、准确和效率。
6..其它事项:
   如何保存图层设置,   新建一个图纸,设置好图层....
   另存MyDwt.dwt (请自行命名),就以这个为起始文档。

没有保存好所以就没有了！！

　　CAD中的图层有很多，有时候我们会弄混，所以我们就需要设置图层，那么大家知道cad中怎么设置图层顺序吗?下面是我整理的cad中怎么设置图层顺乱没某宽难味练移序的 方法 ，希望能给大家解答。
　　cad中设置图层顺序的方法 　　1、打开图层窗口，改写图层名称，将图层名称前面按显示的前后次序加上序号。如“01-***”、“02-###”……。这样做是为了记忆方便，并且图形可以按此顺序排列。“01-***”显示在最前面。为了灵活性，序号不一定要连续，中间可留一些空。

cad中设置图层顺序步骤图1   　　2、点击“工具”-“快速选择”，选择“特性”为“图层”、“运算符”为“=等于”，“值”为第一个图层，如“01-***”(下图中图层为“11-区块编号”)。然后“确定”。

cad中设置图层顺序步骤图2   　　3、点击“工具”-“绘图次序”-“后置”。注意不是“前置”。(当然也可以倒过来用前置)

cad中设置图足范肥阳孔层顺序步骤图3   　　4、重复步骤2、3，依次将各个图层后置。
　　5、这样就完成了按图层显示次序的排列调整。最后可以输入命令“RE”月结查用，刷新一下显示结果。
