CAD粗糙度符号大小与 图框比率 多大最美观？

第一步：首先我们打开AutoCAD 2010软件，进入AutoCAD 2010的操作界面(如图所示)。

2/10
第二步：在该界面内找到直线命令(如图所示)。

冠德斯机械绘图工具套装设计建筑工程制图土木工程造价大学生cad绘图板 40件套/绘图套装
￥30 元 ￥81 元
立即购买
京东广告
3/10
第三步：使用直线命令在绘图区里绘制一个三角形(如图所示)。

4/10
第四步：在三角形的右侧边上画出粗糙度斜边，在菜单区里找到文字命令(如图所示)。

5/10
第五步：使用文字工具在粗糙度上输入粗糙度的大小(如图所示)。

6/10
第六步：输入文字后粗糙度符号就画好了，在菜单里找到插入菜单，点击插入菜单，在其内找到创建块选项(如图所示)。

7/10
第七步：点击拾取点选项，进入绘图区，在绘图区里选择三角形的一边的中点作为基点(如图所示)。

8/10
第八步：选择基点以后，按下回车键进入块定义对话框，再找到拾取对象选项(如图所示)。

9/10
第九步：拾取对象后，按下回车键回到块定义对话框，点击确定，再在菜单区里找到插入选项，插入选项内找到我们定义的块(如图所示)。

10/10
第十步：选择定义的块，在绘图区里只需要只需要指定基点我们的粗糙度就画出来了，以后只要更改粗糙度大小就可以了(如图所示)。

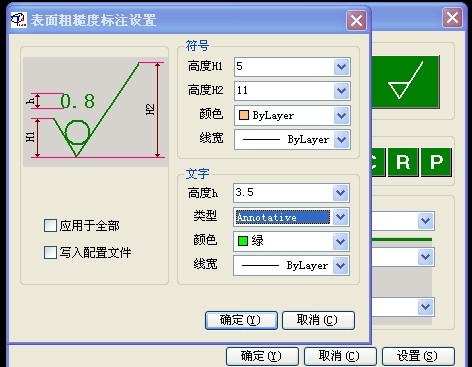

一般情况下作如此设置，根据图纸比例360问答大小及美观调节文字等的高度值。

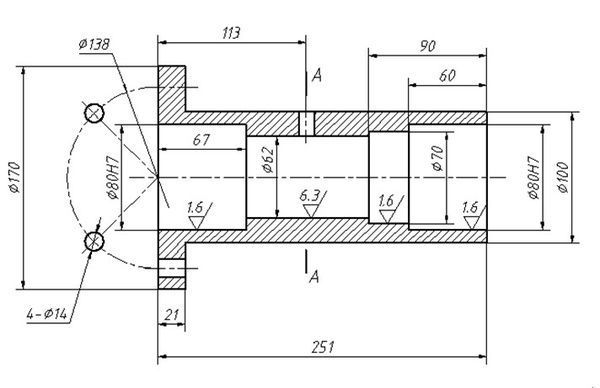

追问 : 但是也有说必须要按照标准的，到底什么才是对的有点懵了 - - 就和我发的图那样 A2的图纸我采用粗糙度为5的三角高，但是总感觉也原图差好多，到底粗糙度符号的大小根据什么判断啊，麻烦你可以说一下么？感激不尽。
追答 : 既然你说到粗糙度符号,我想你应该是学机械制图,粗糙的尺寸和比例,当然有它的国家标准,GB/T131-1993附录A,如有兴趣，可查询或下载。
在实际绘图中,根据图幅,绘图比例,标注设置,标注特定位置等因素,可做适当的修改,比如,在一个零件中的某个部位,加工尺寸密集,要按标准写入粗糙度符号时,,尺寸标注和符号标注,公差配合,形位公差,互相遮挡互相干扰,位置空间都不允许或非常不美观,这时,在这个局部区域,就必须改变含粗糙度符号在内的这些标注的大小了.所以,标准不是一成不变的.
在CAD的原始状态下,它是没有粗糙度这个符号的,必须自制为"块"在要用的时候插入它.如果你觉得太大或太小,可对它进行缩放,使图纸美观适用即可,
如有问题请追问

粗糙度符号实际上是自己做的块，然后用“插入块”命令插到图纸上的。既然是块，当然是自己设定的，包括字体大小，三角符号的大小。如果觉得小了，可以按比例放大或缩小，在插入对话框里勾选比例下“在屏幕上指定”，就可以随意调整大小了。

一般情况下作如此设置，根据图纸比例大小及美观调节文字等的高度值。

粗糙度符号实际上是自己做的块，然后用“插入块”命令插到图纸上的。既然是块，当然是自己设定的，包括字体大小，三角符号的大小。如果觉得小了，可以按比例放大或缩小，在插入对话框里勾选比例下“在屏幕上指定”，就可以随意调整大小了。

根据比例设定的。

比如图纸是1:1的，就可以把字高设为3左:；1:10的就可以把字高设为30左右。以此类推
