cad肿么保存pdf线宽？

不知道什么区别，但一段多段线如果设置了全局线宽，其宽度显示便是全局线宽的值而不是宽度的值了。这里的两个值建议都不要随便改动，多段线的宽在图层设置里设置好线宽，然后随层就行了。

钢筋线应该是PLIN线， 打印细是PL线设置的过细 ，
转成pdf您应该是A4比例大了说以就粗了
把PL线通过“pe”命令加到合适宽度就正常了 （1:00的设为50-70）

你好！

PDF里的图片相当于JPG之类的图片格式，你不能在PDF上对图片作修改。
你要想显示线宽的话，在DWG里显示好线宽再转成PDF。
因为你在DWG里的最后一次画面显示会转成PDF的图案

如有疑问，请追问。

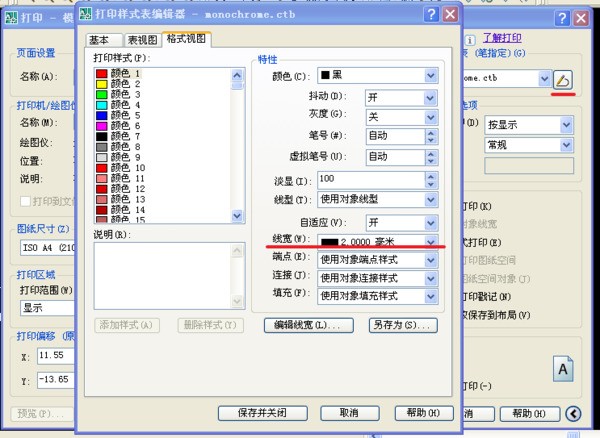

可以设置打印时的线宽

solidworks怎么导出jpg图片。另存为JPG格式时有阴影。
1、首先,打开一个示例的装配体,准备将图示的视图导出为高清图片,如下图所示。
2、然后,用鼠标左键单击顶端的“文件”(图中红色箭头所指),在弹出的菜单中点击“另存为”,如下图所示。
3、通过下拉
三角形
,选取保存类型为“JPEG”,再点击“选项”,如下图所示。
4、弹出“输出选项”对话框,对导出图片的参数进行设定,其中"Jpeg压缩"这项要选“低”,“DPI”通过下拉菜单选择,数值越高越清晰,这里选择"1200"为示例,如下图所示。
5、最后,回到“另存为”对话框,选定图片要保存的目录后,点击“保存”,这样就完成了,如下图所示。
扩展资料
软件特点
1、SolidWorks才提供了一整套完整的动态界面和鼠标拖动控制。“全动感的”的
用户界面
减少设计步骤,减少了多余的对话框,从而避免了界面的零乱。
2、崭新的属性管理员用来高效地管理整个设计过程和步骤。属性管理员包含所有的设计数据和参数,而且操作方便、界面直观。
3、用SolidWorks
资源管理器
可以方便地管理CAD文件。SolidWorks资源管理器是唯一一个同Windows资源器类似的CAD文件管理器。
4、特征模板为标准件和标准特征,提供了良好的环境。用户可以直接从特征模板上调用标准的零件和特征,并与同事共享。
5、SolidWorks提供的AutoCAD
模拟器
,使得AutoCAD用户可以保持原有的作图习惯,顺利地从二维设计转向三维实体设计。
参考资料来源:
-SolidWorks
如何将solidworks工程图另存为PDF同时保证字体和线宽不变?
步骤:
(1)菜单“文件”——“另存为”,在“保存类型”一栏中选择“AdobePortableDocumentFormat(*.pdf)”;
(2)点击“选项”标签
(3)如下图设置,点击“确定”,再点击“保存”即可。生成pdf如下图:
solidworks如何能够对零件截出高清图片啊?另存为jpg格式出来的图片还是有问题，不清楚啊
1、用SolidWorks软件打开一个曾经做好的零件文件。
2、如下图所示,执行【文件】【另存为】。
3、如下图所示,弹出“另存为”对话框,在里面选择要保存的
文件夹
。
4、如下图所示,将保存类型改为“JPEG”。
5、如下图所示,勾选一下“保存后查阅”,然后点击保存。
6、如下图所示,弹出了一个名称为“零件2”的图片就完成了。

PDF里的图片相当于JPG之类的图片格式，你不能在PDF上对图片作修改。
你要想显示线宽的话，在DWG里显示好线宽再转成PDF。
因为你在DWG里的最后一次画面显示会转成PDF的图案
