cad动态块技巧

没有。你看块的形成就知道。
动作，参数中。都没有你说的按照弧线放样方向的路径参数。

具体要看你做什么了，其实大部分可以用现有功能做到的。你可以考虑一下

祝你成功

动态块制作成可见性块儿，为什么动态化的拉伸等参数不见了

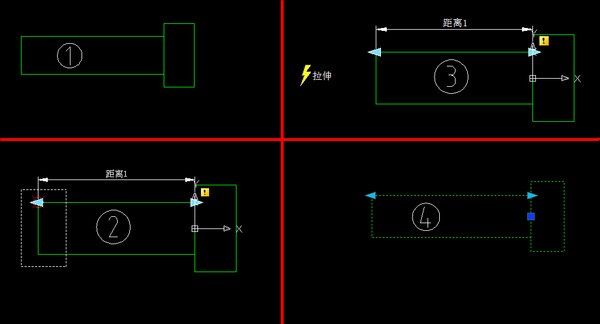

动态块中的参数，动作，参数集中包含了太多的选择，无法一一列举了，这里举个简单的例子说明吧。例如我画一个螺栓，当然画的很简单，只做示意用，不用苛责。1. 画一个简易的螺栓。如图。2. 进入块编辑器，在如图所示的位置，给螺纹长度上增加一个“线性参数”，这时候在直线的两个端点上，出现两个青色的箭头。然后切换到动作，选拉伸动作，让你选择参数，你就选那个“线性参数”，就是刚才标上去的类似标注的东西了。然后让你选择与动作关联的参数点，参数点就是那个参数带的两个点了，现在想要螺栓长度在左侧可以改变，当然选左侧的那个点，其实移动过去就有红色圆圈提示的，只能选左点和右点，现在选左点。之后让你选拉伸框，直接按图2里面的白色矩形框选一下就可以了。之后是选择拉伸的对象，选上下两根水平直线和左边的竖直直线就可以。最后让你选移动位置，以为是按照线性参数来拉伸的，所以随便点一下就好了，放在外部或者内部没有关系，拉伸动作对这个不敏感。3. 以上步骤都处理好之后，就是图3的样子了，这时候关闭块编辑器，要选保存修改。4. 退出块编辑器之后，选择这个块，如图4，出现箭头，因为定义的拉伸时按左点动作的，所以你拖动左边的箭头会改变螺栓的长度，拖动右边的箭头就不会有变化。归纳一下，动态块的关键在于，有参数，有动作，动作要与参数关联。关于拉伸动作对图形的效果，例如两条水平线是拉长了，而短竖线则是移动了，这个等同于拉伸命令（S），可自己研究。至于其他的参数和动作，以及参数集的使用，就不多说了，打字好累啊，还要作图，截图，悬赏5分。。。呃。。。神呐！= CAD技术智囊团 =



用炸开命令炸开块后，超链接就消失了，

这个只能靠经验

标准答案：

1.所谓的“库”，可以自己做，也可以用别人的，其实就是一个文件里面保存了N多的块。你可以把自己做好的块全部保存到一个文件里，那么这个就是你的库。
块的调用方法是通过设计中心（CTRL+2）或者工具选项板(CTRL+3)，设计中心是可以通过一个浏览器去查看其他文件中的块啊，涂层啊，文字样式啊，直接选中，然后拖拽到当前文件就可以用了。选项板就是把常用的块放到选项板上，方便你以后直接调用。

2.你输入命令UNITS.就可以打开CAD的单位设置了，默认的是小数，毫米。你可以根据公司要求设置成比如科学计数法什么的。


顺便说下，初学的会用动态块已经相当不错了，很多用了十几年ACAD的人还不知道啥是动态块呢。ACAD中还有相当多的新功能非常非常实用，有兴趣可以研究研究。

外部快也叫做写块，快捷键W，在早期的ACAD版本中为了在文件之间调用块而产生的命令。现在有了设计中心和选项板，这个命令基本就可以摒弃了，不再赘述。
