为来自什么cadrec画出的是斜的zhengfangxing

举报
讨论回答 (4)
tingtang1314
51881685
ssjgood2
huanghtc

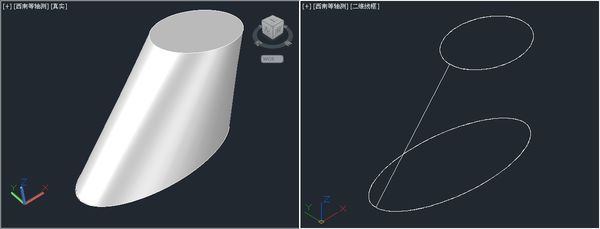

是这样吗?
向左转|向右转
追问 : 差不多就是这样的,能具体说说建模的过程吗?我用的是CAD2008容易实现吗?
追答 : 重点不在建模上(这个模型的生成有很多种方法,我用的是LOFT),重点在具体尺寸上,你上面写的要求根本就没有具体的尺寸。如果你的上下底是固定尺寸的图形,上下底垂直距离,还要一个尺寸要求才能确定下这个模型,否则就很多了,如果这个参数是上下底中心点连线与水平线之间的交角就可以确定下来了(重点也在这个地方,我这个模型也就是这个参数的调整得到的)。在的图纸上好象这个参数是坐标点。
追问 : 嗯,有理!我的椭圆台顶部被一个不平行底面的平面截去一部分,如我上传的图片。(我上面传的图是不同大小的椭圆台套在了一起,有点像“套娃”。)咱们就拿最大的那个最外圈的来举例子就行了。其底面椭圆水平投影是:长轴7米,短轴4.6米,顶面椭圆水平投影:长轴6.45米,短轴4.3米。两投影的中心点沿长轴偏移125mm。截平面如图位置,只要斜率差不多也可!
追答 : 你的图纸数据看不清,有数据就好做,把上下椭圆位置确定下来,剩下的就是绘制基础图形并生成实体模型了。
追问 : 我最初的难点主要是在:我不知道如何保证用斜截面截完之后得到的椭圆的水平投影与已知的椭圆完全重合。现在在你的帮助和启发下我想出办法来了。问题可以转化成已知斜面上的椭圆的水平正投影和斜面与水平面的夹角,现在要得到斜面上原椭圆曲线。谢谢你的帮助啊。
展开查看全部 4 条讨论
