cad2010肿么标上下偏差

cad公差标注上下偏差的流程如下：
工具／原料：戴尔XPS13-9350-3708、win10、CAD12.21。
1、打开CAD，点击左侧的文字工具。

2、点击文字工具后，输入公差数据，正的在前面负的在后面，中间连接即可。

3、输入数据后，选中后面的数据，点击a比b图标。

4、点击a比b图标后，公差就标好了。

5、点击确定文字输入就可以了。

选中尺寸，看特性——公差——显示公差——选择下就可以了。此法通用。

公差标注介绍

机械设计工程图中，公差标注是基本的需求，但AutoCAD提供的尺寸公差标注步骤繁琐。它需要在 “尺寸样式管理”中先建立一个“公差标注式样”，然后在“公差”和 “主单位”选项中进行上下偏差等有关参数的预先设置，每标注一个不同的尺寸公差都要返回“尺寸样式管理”中进行设置，且只能标注极限偏差。对于要同时标注公差代号和极限偏差的尺寸如Ф35H8(+0.039^0)，则无能为力了。
下列简单易行的方法标注此类复杂公差:

1.点击”直线标注”按钮或输入命令“dli”;

2.根据出现的提示选择“m”参数;

3.在出现的多行文字编辑器对话框中的“Character”(字符)选项卡中删除“<>”(原尺寸)，输入“乙另项势植皇帮延%%C35H8(+ 0.039^0)”(注意插入“^”分开上下偏差)，拖动鼠标选中“+0.039^0”，单击(b/a)(堆叠/取消堆叠)按钮 。

祝你好运

给你说个来自很简单的：利用“多行文字”选项打开多文字编辑器，利用堆叠，如文字“+0.020^-0.016",选择此文字，呢数配李单击鼠标右键，选择【堆叠】即可。

是用多行文字还是尺寸标注？

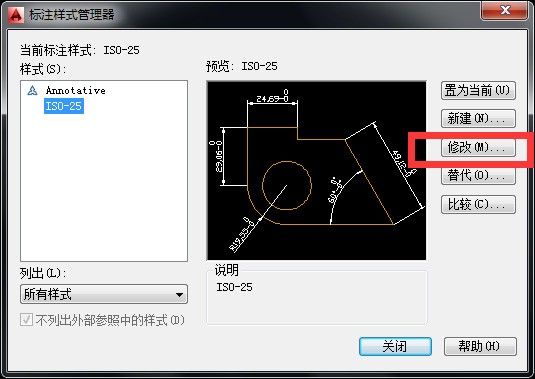

1、点格式-标注样式，选择直径使用的标注样式，点修改。

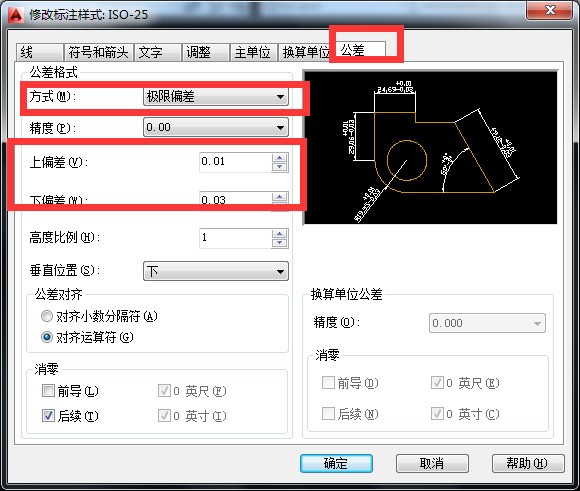

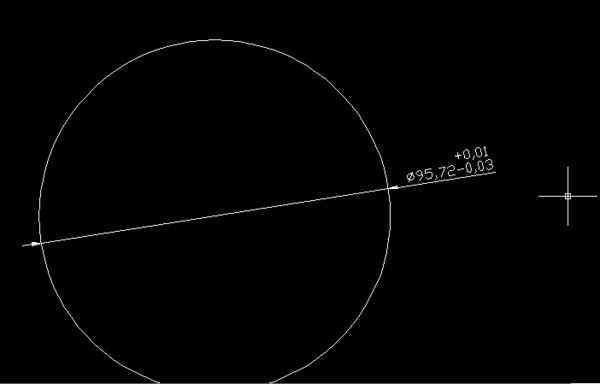

2、然后在公差里面，方式选择极限偏差，输入上下偏差值，然后直接标注直径即可。
