CAD怎么把实线变成虚线？CAD待把实线变成虚线的方法

如果是你自己的导出来的 那就再导一次 不过要设置一下
把选项里的虚线改为实线就可以了

AutoCAD简称为CAD，是Autodesk出品的一个专业绘图设计软件。主要用于二维绘图、详细绘制、设计文档和基本三维设计，广泛应用于机械设计、工业制图、工程制图、土木建筑、装饰装潢、服装加工等多个行业领域。会使用CAD几乎是设计人员的一项基础技能了。不管你是零基础学员，还是有基础的，或者是设计爱好者，如果想学习CAD一定要看看的教程，这里的教程系统全面，由简单到复制循序渐进，还有练习提供助你加强，还有导师在线辅导，能让你的CAD学习起来更加事半功倍。
CAD把实线变成虚线的方法
情况一：在未画出图形的情况下
1、先进行线型的选择，找到AutoCAD线型工具，如图，可以看到有非常多的线型可以选择
注意，AutoCAD2018或者部分版本的AutoCAD，默认的线型只有3种，需要加载出来，方法可参考

2、选择一种想要的线型类型，然后进行绘图，注意，如果图形被缩放得很小，有时候看不出效果，我们需要把图形放大才能看得出来

情况二：在已绘制好图形的情况下，想把视线改成虚线
如下图的圆，想把圆的边改成虚线，方法：先选择圆，然后找到线型，选择一款合适的线型，如虚线，确定，此时选择的部分就变成虚线了

相关问题，如果在选择了虚线后，还是现实的实现，而且放大看也是没有变化，应该怎么办？
在命令行输入Highlight命令，然后将该命令的值设置为1，回车键确定即可，这个是系统变量，用于控制对象是否亮选，当值为0的时候，会导致选项无法显示。
以上关于“CAD把实线变成虚线的方法”了，看完这些步骤你知道怎么操作了吧，希望这个教程对你有用。了解更多CAD教程可以点击这个链接：

我不会~~~但还是要微笑~~~：）

线型类的属性没有办法导入到max里的，所以你说的是没办法做到的，max本身也没有线型功能的支持！

我教你个绝的。不用管别人（我是百指很多人）的比例，只管复制，复制完了后。
工具里有个快速选择。应用到整个图形，对象类型 所有图元，特性选择线型度。然后下面有等于什么值，就选择虚线型。确内定。
然后就CRTL+1 或者 ch 或者mo就会出现楼上的图，现在改线型比例吧。

注意 1.LTS是改整个模型容的线型比例。
2.虚线型也有好多种，可能要多选几次。

可能是线形比例不合适，通过LTS快捷键调整整体的线型比例看看是否有所改观，不明显的时候可以先给个很大或很小的极端比例值容易观察出问题，找出是比例问题后再给个合适的比例即可。如果还是解决不了的话，建议你去搜搜“秒秒”看看，里面有更多的解决方法。

画一线段，做成图块，做成阵列，导入到其它软件，肯定不变

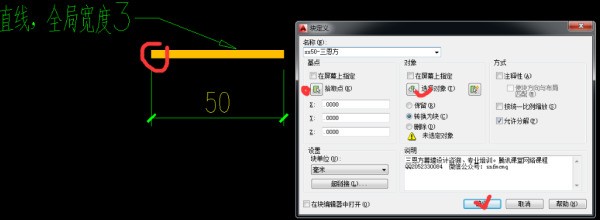

1.以线段一点为基点，做块

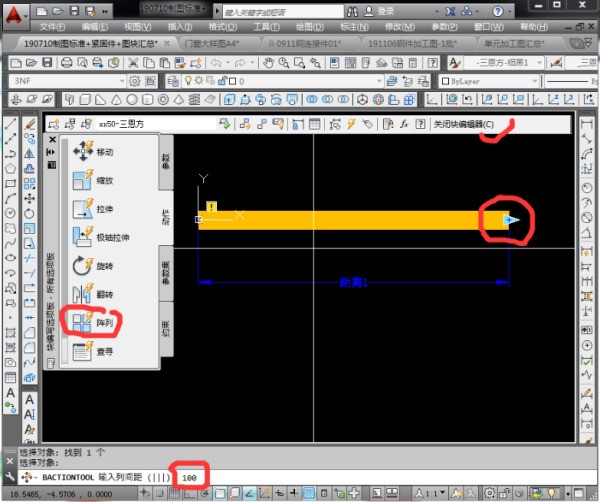

2.编辑块，用“参数”里的线性，“动作”里的阵列，阵列间距100

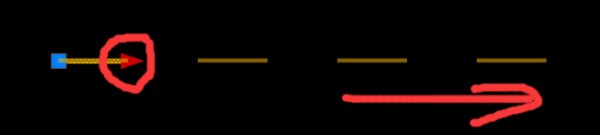

3.制作完的动态块，拾取“小三角”拖拽阵列

如果我的回答有帮助，请大家点个赞、关注一下，您的鼓励会让我一如既往的为大家提供帮助，谢谢！

请看我历史回答，这方面的内容很多的，请点赞关注
