CAD图中，55度圆弧肿么画？

在CAD中，角度的默认零度和咱们数学中是一样的，但是CAD中角度是有方向的，逆时针为正。
您说的问题解决办法有两个：
一：可以按照您原来的操作方法，但是在输入角度时 ，输入-30度，就可以了。相当于一个负角。
二：不能按照原来的操作方法了，在制定圆弧起点和终点时，您可以和您以前的调整一下顺序，角度还是按照30度输入。
总之，相当于负负等正的原理，当您画的圆弧，不是您所期待的，或者调整一下角度，或者调整一下选择起点，终点的顺序。就可以了。
希望，我的回答能对您能有所帮助。

应该是你旋转方向不对，你标注时选择线段也是有先后的

你好  用圆弧命令直接画的弧  角度需要用鼠票一点一点试着蒙  不准确
正确的操作方法是这样

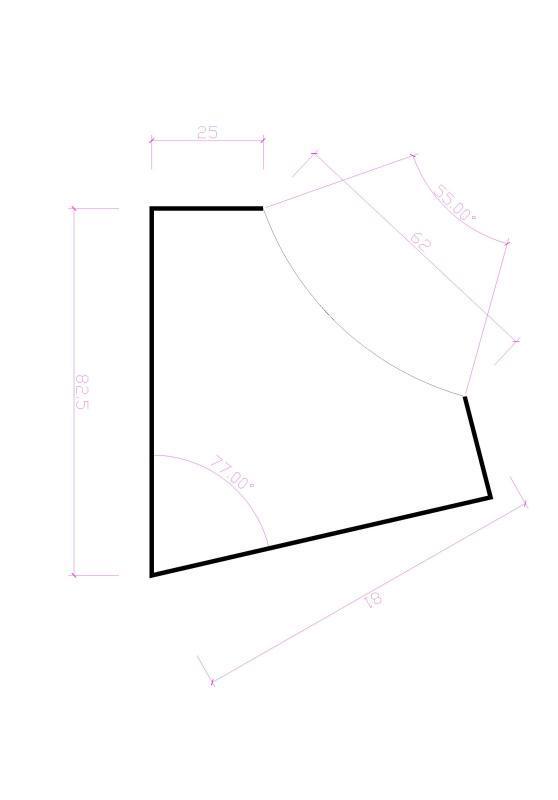

1、随便画两条夹角为55度的两条相等的线段  你 应该会吧  以圆心按角度一复制就行
2、连接两上端点形成三角形，再做垂直平分线，再以平分线向两个方向各偏移弦长一半  你的这个图是62   就编移31   得到两条线段与原来两条斜线有交点   再连接两个交点    弦争赶看模才属药季乱长就会得一标准的62   而且角度还是55
3、再以原来的端点为圆心  画圆  半径画至交点处（这样最精确  不来自用计算半径是多少  当然用勾股定理或弦长公式等也能算出来半径  比较麻烦）
4、画到交点处后笑军正缩就会产生两个交点之间的弧正好为55度圆心角对应的弧长   而且也能保证弦长为62   再把其它多余的线修理掉就OK了
祝你成功  望采纳
追问 : 没明白，在细致点
追答 : 呵呵 在这里感觉不太好说 我这样如果你觉得听不明白 你就想着我的意思 按照一个宗旨 就是在给定已有度和弦长的情况下怎么做出一个弧 前半部分应该你自己能做出来 就是做一个任意长度的两条线段 但夹角必须是55度 而且线段要长一些 别小于70 长些无所谓 最后都裁掉 然后通过平移31 找交叉点 然后确定弦长是标准62而且角度还是保持55度 再往下 就好做了 你再研究 一下
