CAD制图后怎么样打印出来

单击打印或 ctrl+ p,在打印范围里选着窗口并选取你要打印的内容，最好在居中打印和布满图纸上都打上勾。不过我觉得在模型里打印不是很好，在布局里会标准些！

在格式---线型中修改就可以了！

付费内容限时免费查看



回答

预览时是否完整，选择，文件大小





把该软件上方的菜单栏选项切换到“输出”选项中，在打印功能栏中在点击“打印预览”选项。





在弹出的“打印预览”对话框中，点击“绘图设置”中的绘图比例，鼠标勾选“适合纸张”后在点击打印，这样就解决图纸打印不全的问题了。

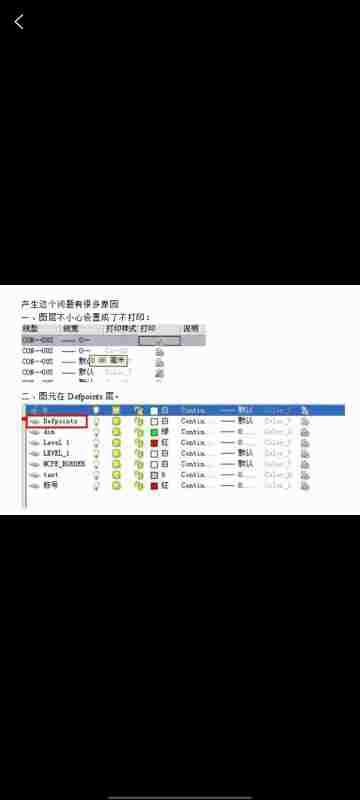

命令，layer……检查一下图层





Defpoints图层是非打印层，所以不能把要打印的东西放到这个层上。





还有，在图层里看一下是不是把图层设成了非打印。



提问

CAD布局里面打印图纸



回答
















如下图所示……





打印不全的原因可能有下面几个方面，检查一下试试1、看看图纸打印设置，是否按图纸进行了缩放，如果选择了1：1的话，可能图纸的边有线框打印不全2、看看线层有没有设置了不打印，如果是设置不允许打印了，改成允许打印就可以了。3、如果是选择窗口打印的话，看看是不是选择的窗口没有包含整个需要的模型。

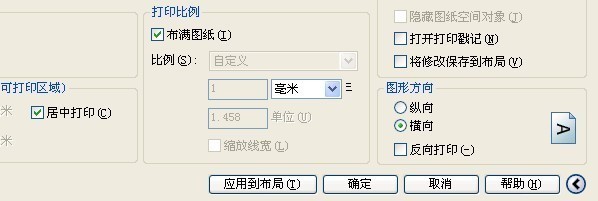

4、在CAD中打印预览的图形有时候会出现显示不全的情况，那大家要从多方面检查问题。 首先在打印面板中检查是否选择了“布满图纸”：





5、 要注意有没有选好纸型、纸张方向等。

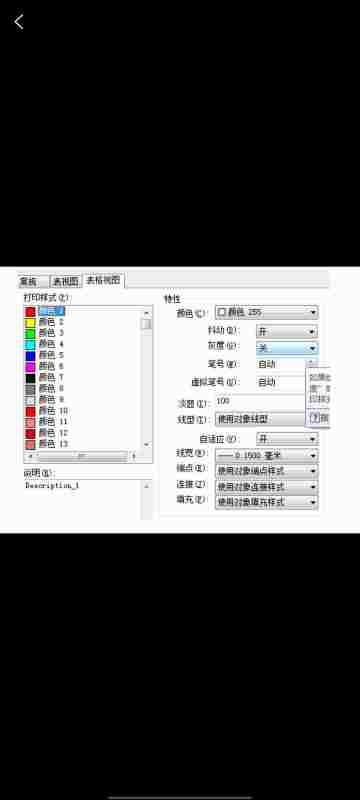

6、 也许是颜色之类的没有设置好。选中图形，然后把颜色设置为黑白色，然后将线条属性设置为Blayer。在如下面板中：



提问































模型里面打印没问题





具体设置操作步骤能讲讲吗



回答

6、 也许是颜色之类的没有设置好。选中图形，然后把颜色设置为黑白色，然后将线条属性设置为Blayer。在如下面板中




















7、CAD中有的线条看的到，但是打印不出来，是因为该线条样式在图层里面已经被设置成了不打印的原因。可以在图层管理器里面将其设置为打印即可。

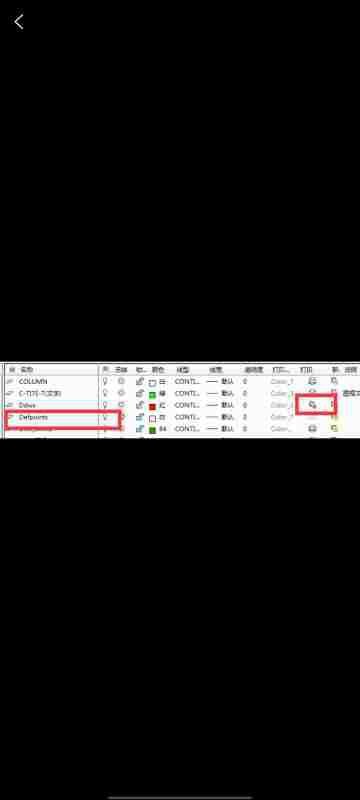

方法为：执行LA图层命令——打开图层管理器对话框——在对话框中找到该线型，点击线型右边的“打印机图标”即可控制该线型的打印开关。如图所示：


















提问



























































回答

打印机图标可以控制是否打印选定图层。即使关闭图层的打印，仍将显示该图层上的对象。将不会打印已关闭或冻结的图层，而不管“打印”设置。





1、另存的版本比较高





2、图纸不是CAD制作的设计图，在转换或者是另存为Dwg格式时兼容性不好





解决方法：重新提供另外的图纸或者是PDF格式的图纸资料。





选择菜单栏上的"格式"，选中"图形界限"。





在下方命令栏中输入”OFF“，即可取消图形界限。





以上就是在CAD软件中，当我们在使用CAD软件打印图纸的时候，发现打印出来的图纸显示不全的处理办法。今天就谁介绍这么多了。


















更多32条?

打印的时候设置居中打勾，并且布满到图纸也打勾（这二点很重要），另外，如果打印区域的内容是横向的，那么纸型设置里也设置横向，如果是竖向的把纸型也设置成竖向。 如图中所示，直接点开看大图

打印不全的原因可能有下面几个方面，检查一下试试
1、看看图纸打印设置，是否按图纸进行了缩放，如果选择了1：1的话，可能图纸的边有线框打印不全
2、看看线层有没有设置了不打印，如果是设置不允许打印了，改成允许打印就可以了。
3、如果是选择窗口打印的话，看看是不是选择的窗口没有包含整个需要的模型。

那就整体加粗线宽啊。
