机械制图中板厚的字母表明方法？

一般薄板才用t来表示，大多标于图纸上。当然如果厚度统一的话就直接放在说明里或者技术要求里就行。国家标准没有特意说明这些，但最终目的就是方便且表达清楚。

不同的零件，不同的基准，比如有位置度的孔，以某一孔中心线为基准来决定其它孔的位置，再比如一个轴类产品要求各部同心垂直，就要以轴心线为基准各部同心度，跳动，圆度，垂直度规定值以基准决定公差。

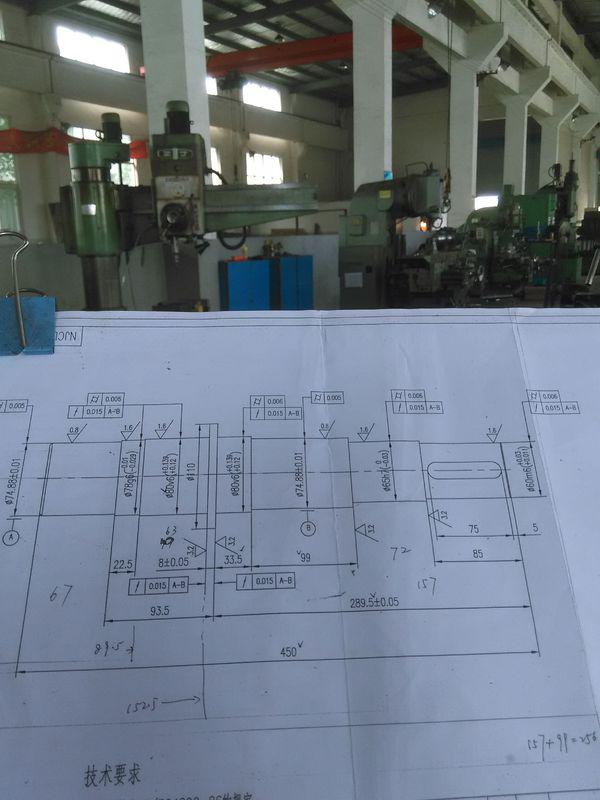

这是一张传动轴图，圆圈内的A和B都是基准，
上面有许多公差都是以这两处为基准，方框内↗跳动量,圆度／ο／公差值标注都是基准A-B间的允许公差范围。。

很高兴为您解答!
首先机械制图中没有明确规定厚度的字母一定要用哪个。
其次，这两个字母都是可以表示厚度的，没毛病。
最后，一般企业或是加工厂里面实际上大多数用的是t表示板厚。

在机械制图中c1、c2的意义是：
c---倒角为45°。
1或2---为倒角的数值，单位是毫米。如c2是2×45°。
以上回答请作参考，谢谢！

　　CAD中字母各有含义，例如R代表半径，D代表直径，M代表螺纹，类似的符号还有很多，最多的是公差标注，下面列出相关知识：
　　1）标准公差与公差等级 标准公差是指用以确定公差带大小的任一公差。公差等级是指确定尺寸精确程度的等级。 国家标准将公差等级分为20级：IT01、IT0、IT1——IT18。"IT"表示标准公差，公差等级的代号用阿拉伯数字表示。IT01——IT18，精度等级依次降低。 标准公差是基本尺寸的函数。对于一定的基本尺寸，公差等级愈高，标准公差值愈小，尺寸的精确程度愈高。基本尺寸和公差等级相同的孔与轴，它们的标准公差值相吧规抗明离国开印班以等。国家标准把≤500mm的基本尺寸范围分成13段，按不同的公差等级列出了各段基本尺寸的公差值，为标准公差。
　　2）基本偏差 基本偏差是指用以确定公差带相对于零线位置的上偏差或下偏差，一般是指靠近零线的那个偏差。 根据实际需要，国家标准分别对孔和轴各规定了28个不同的基本偏差。 基本偏差用拉丁字母表示，大写字母代表孔，小写字母代表轴。 轴的基本偏差从a-h为上偏差，从j-zc为下偏差，js的上、下偏差分别为+ 和- 。 孔的基本偏差从A-H为下偏差，从J-ZC为上偏差。JS的上、下偏差分别为+ 和- 。 轴和孔的另一偏差可根据轴和孔的基本偏差和标准公差，按以下代数式计算。 轴的上偏差（或下偏差）：es=ei+IT 或 ei=es-IT； 孔的另一偏差（或下偏差）：ES=EI+IT 或 EI=ES-IT。
