CAD怎么修改标注箭头端样式？

在"文字样式"里边，也要修该文字高度。

文字的高度受双重限制，在"文字样式"里设定好文字高度了，在标注样式管理器里最好就不用设定了，否则容易乱。

CAD如何修改标注箭头端样式如图：

很多绘图人员对迅捷CAD编辑器中的箭头样式不满意，那么怎么将标注箭头端的样式进行修改，下面来说下具体操作手法，很简单，一看就会。1、首先将软件切换至编辑器窗口，点击选择文字-（创建与编辑）如图所示：2、在管理器中单击右侧修改按钮，在所弹出弹框中，切换至线条与箭头板块。3、选择箭头端区块，，（这里以圆点为例）然后，点击OK即可。4、退出对话框回到管理器中将箭头点击设置为当前，点击关闭按钮即可完成。迅捷CAD编辑器|

因为每次打开的图形都不可能一样。大到几十米的设备，小到几毫米的零件。所以在默认情况下，又是1比1的图形中，不可能标注随机变化。我提供一个小技巧，希望可以帮到你。
创建一个专属你自己的模版（DWT文件）。里面包括了你常用到的图层和图框。并将这个模版放到系统默认的模版文件夹，每次你新建一个文件，就以这个模版为基础建立文件。

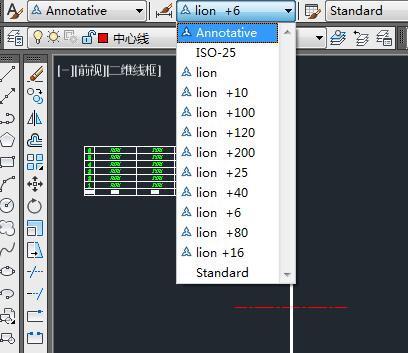

在这个模版里，创建多种不同式样的标注。（如下图，图中+XX表示配套的文字.箭头大小）
在以后难图七的标注只，按实物大小，选择相近的标注方式即可。

请检查一下你的标注样式中文字字体一项，记下该字体，然后打开文字样式“st”，查看一下该字体是否已经指定字高了。
如果已经指定字高，请将其值改为0，这样，修改标注文字高度才会有效。

AD编辑器如何修改标注箭头端样式？都知道，在进行标注或指引线时箭头的类型有很多。那么，我们在CAD图纸文件添加标注的时候 ，如果需要将标注箭头端的样式进行修改，该如何操作呢？
鼠标双击启动软件，打开运行CAD编效十他放财孩英读辑器，进入操作界面。在软件左上方点击“打开”—“文件”按钮，将需要进行修改标注箭头端的样式图纸打开即可。

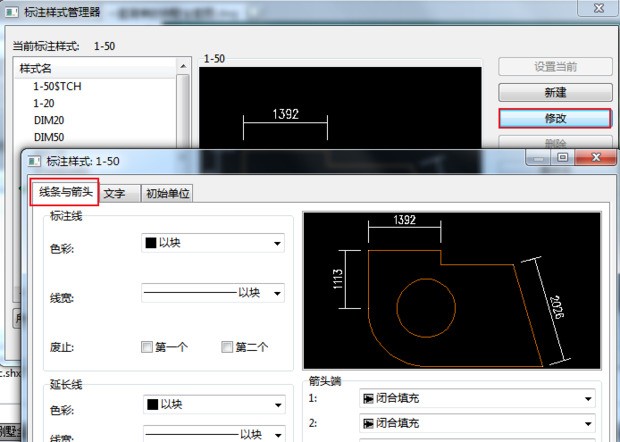

将软件切换至“编辑器”窗口，点击选择“文字”-“标注样式（创建与编辑标注样式）”在“标注样式管理器”中单击右侧“修改”按钮 ，在所弹出“标注样式”弹框中，切换至线条与箭头板块。

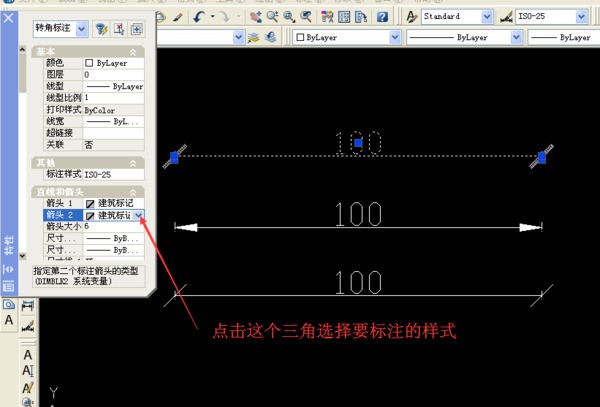

选择“箭头端”区块，点击倒三角下拉框 ，用户可根据自身需要选择箭头端样式（这而欢不日志装且龙继里以圆点为例）然后，点击“OK”即可。
