怎么自定义autoCAD填充图案？

AutoCAD填充图案文件为 pat 文件格式，默认填充图案文件为 acad.pat 和 acadiso.pat。pat 文件可以直接用文本编辑器打开进行添加和修改。
填充图案的语法由标题与图案的描述行组成，其标准格式为：
*HatchPatternName [,Desription]
Angle,OriginX,OriginY,DeltaX,DeltaY[,Dash1,Dash2,...,DashN]
...
其中，描述行可以有多行。
下面，以一个玻璃材料的自定义填充图案为例来说明标准格式中各参数的含义。
国标规定的玻璃材料剖面符号的自定义填充图案如下[1]：
*glass1, 玻璃材料
45,0,0,8,10,5,-5
45,-0.5,2,8,10,2,-8
45,2.5,0,8,10,2,-8
将上述4行添加到 acad.pat 或 acadiso.pat 文件结尾（此时只能在以该文件为模板新建的文件中才能使用此填充图案）或者另存为文件 glass1.pat （无使用限制）即可使用。
填充效果如下图所示：
3行描述行对应图中一长两短3条剖面线。描述行中各参数定义如下图所示：
其中，DashN取正值表示该长度段为实线，取负值表示该段为留空，取零则画点[2]。
Angle参数以逆时针转动为正，相应的填充图案坐标系也跟着转动。因此，DeltaY对应一条剖面线（以图中加粗蓝线为例）沿Y方向的偏移量（相当于AutoCAD中的offset命令操作），DeltaX对应Y方向偏移DeltaY之后，再在X方向偏移DeltaX。

AutoCAD 提供的填充图案存储在 acad.pat 和 acadiso.pat 文本文件中。 用户可以在该文件中添加填充图案定义，也可以创建自己的文件。

无论将定义存储在哪个文件中，自定义填充图案都具有相同的格式。 即包括一个带有名称(以星号开头，最多包含 31 个字符)和可选说明的标题行。

*pattern-name, description
还包括一行或多行如下形式的说明:

angle, x-origin,y-origin, delta-x,delta-y,dash-1,dash-2, …
“边界图案填充”对话框中显示的默认填充图案 ANSI31 具有如下效果:

并且其定义为:

*ANSI31, ANSI Iron, Brick, Stone masonry
45, 0,0, 0,.125
第一行中的图案名为 *ANSI31，后跟说明 ANSI Iron, Brick, Stone masonry 这种简单的图案定义指定以 45 度角绘制直线，填充线族中的第一条直线要经过图形原点 (0,0)，并且填充线之间的间距为 0.125 个图形单位。

填充图案定义遵循以下规则:

图案定义中的每一行最多可以包含 80 个字符。 可以包含字母、数字和以下特殊字符:下划线 (_)、连字号 (-) 和美元符号 ($)。 但是，图案定义必须以字母或数字开头，而不能以特殊字符开头。
AutoCAD 将忽略分号右侧的空行和文字。
每条图案直线都被认为是直线族的第一个成员，是通过应用两个方向上的偏移增量生成无数平行线来创烟矿汽混注气吃度脱担建的。
增量 x 的值表示直线族督硫武编负语么纸露场成员之间在直线方向上的位移。 它仅适用于虚线。
增量 y 的值表示直线族成员之间的间距;也就是到直线的垂直距离。
直线被认为是无限延伸的。 虚线图案叠加于直线之上。
图案填充的过程是将图案定义中的每一条线都拉伸为一系列无限延伸的平行线。 所有选定的对象都被检查是否与这些线中的任意一条相交;如果相交，将由填充样式来控制填充线的打开和关闭。 生成的每一族填充线都与穿过绝对原点的初始线平行从而保证这些线完全对齐。

如果创建高密度的图案填充，AutoCAD 可能会拒绝该图案填充并显示一条信息，指出填充比例太小或其划线太短。 可以通过使用 (setenv MaxHatch n) 设置 MaxHatch 系统注册表变量来修改填充直线的最大数目，其中 n 是 100 到 10,000,000(一千万)之间的数字。

注意 更改 MaxHatch 的值时，必须按 MaxHatch 中所显示的大小写形式进行输入。

设计填充图案定义要求具备一定的知识、经验和耐心。 因为自定义填充图案需要对填充图案比较熟悉，建议新用户不要这样做。

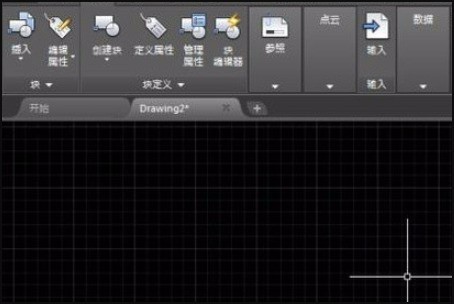

1、在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

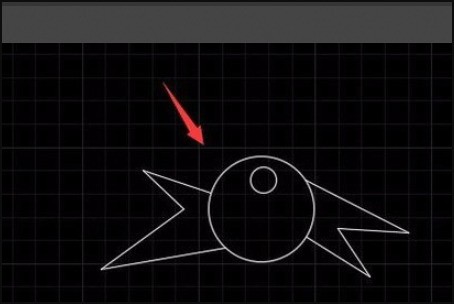

2、在绘图区里绘制自己需要的图形，如图所示：

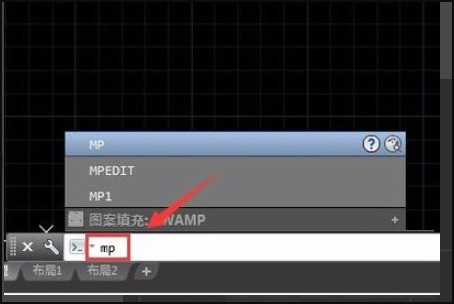

3、在命令行内输入mp命令，如图所示：







4、输入mp命令后按下回车键弹出新建一个填充图案对话框，在该对话框内设置图案填充的名字，如图所示：

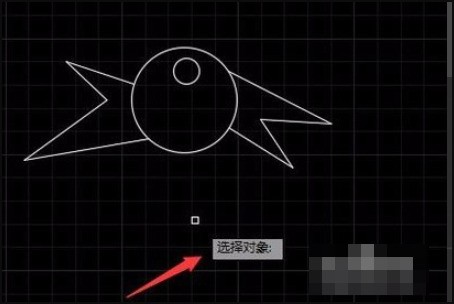

5、输入名字后点击保存，提示我们选择对象，如图所示：

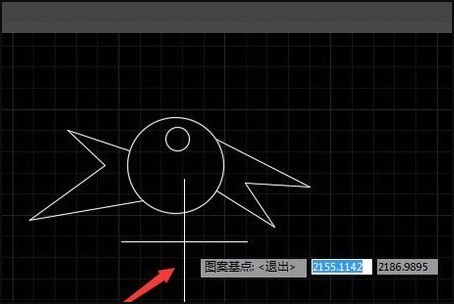

6、选择对象之后，按下回车键要求我们指定基点，选择圆心作为基点，如图所示：

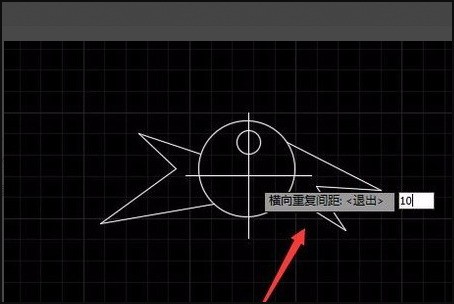

7、选择基点后按下回车要求输入横向重复间距，如图所示：

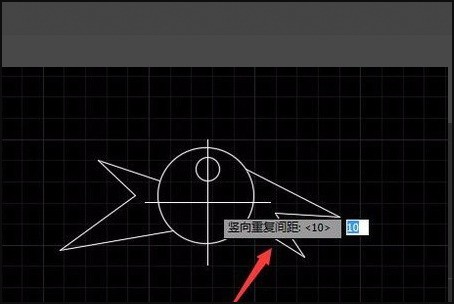

8、输入横向重复间距之后，按下回车要求输入竖向重复间距，如图所示：

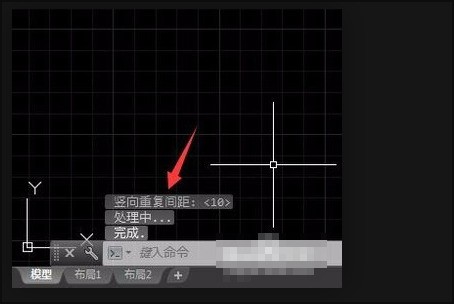

9、然后输入竖向重复间距之后，按下回车在命令提示里可以看到创建完成的提示信息，这样我们就创建了自己的填充图案，如图所示：
