cad创建块与写入块的有什么不同

本来不想回答的.不过,看到有人误导你.我还是来回答你吧.
catia里也有cad的"块"的概念.不过在catia里,叫做2d部件.2d部件可以被实例化,并且可以被放大,旋转,分解(也就是cad里的炸开).2d部件更可以被保存到catia的catalog文件里,以用来方便的调用.

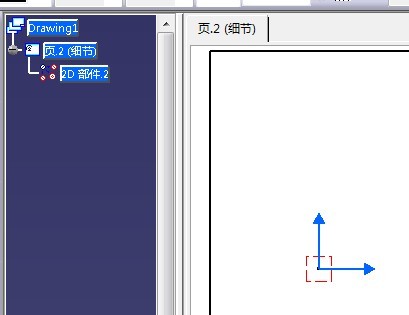

2d部件的制作方法就是, 插入->工程图->图纸->新建详图,这样就在当前的drawing里新建了一张专门用来创建2d部件的图纸,如下图:
你可以看到,在这张"页"里,系统已经默认为你创建了一个2d部件视图,上图中红色的方框,并且方框内有坐标原点,这个点就是以后你实例化2d部件是插入的基点,你只要在这样图内画上你需要的2d部件图形.以后就可以用它来实例化了.\
实例化2d部件的命令就是,

这个图标.你先新建另一张图纸,然后点击这个图标,然后转到包含2d部件的那张图纸,点击树里的视图图标,就可以实例化了.如下图:

可以看到,这个工具条上有各种选项,包括,炸开,旋转,比例等等.
这个2d部件还可以被导入到catia的catalog库里,以备以后打开库随时调用.这个在这里就不说了.你自己研究吧.
另外工程图里的约束确实没有草图里的好用.创成式工程制图,就意味着从3d模型来创建drawing,而工程图约束也因为这个原因用的其实并不多.如果你直接使用交互式工程制图的话,catia并不方便.

属性设置，属性匹配，插入之前应该要检查要插入的块和CAD中属性设置什么的是否一致，字体啦、单位符号什么的也会有影响

快捷键是W,不是b，b的只能做临时的块
