AutoCAD2015如何标注粗糙度粗糙度标注大小教程

举报

A＆U

讨论回答 (4)

家人们谁懂啊！AutoCAD2015标粗糙度真的小白友好～手把手教你三步搞定
1?? 先画条横线，用偏移命令O键，分别偏5和11，出来三条平行线；
2?? 在最底下那根线上随便点个起点，拉条60°斜线（记得开极轴！），多余线直接TR修剪掉；
3?? 插文字写数值（比如Ra3.2），再全选图形→点创建块→拾取基点→框选全部→命名粗糙度?
搞定！下次直接I插入，省时又规范～（小声：比翻教程快多了）

回复

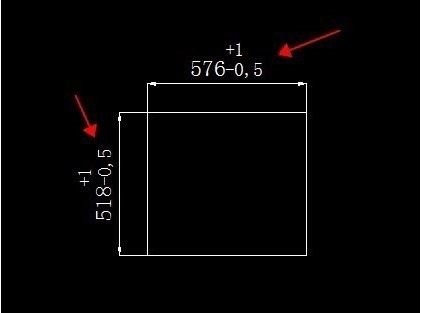

极限公差：

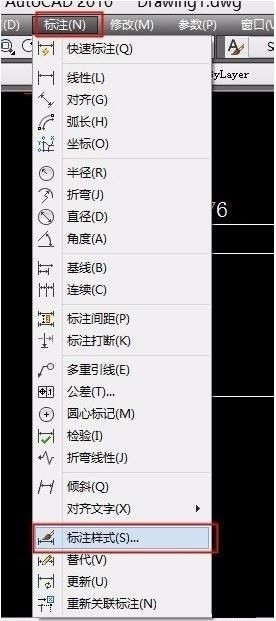

1. 点击菜单栏的“标注”，进入“标称孙科员统断背加危注式样”；

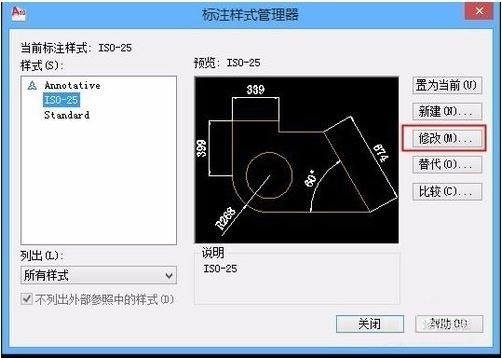

2. 选择一个标注式样，点击修改；

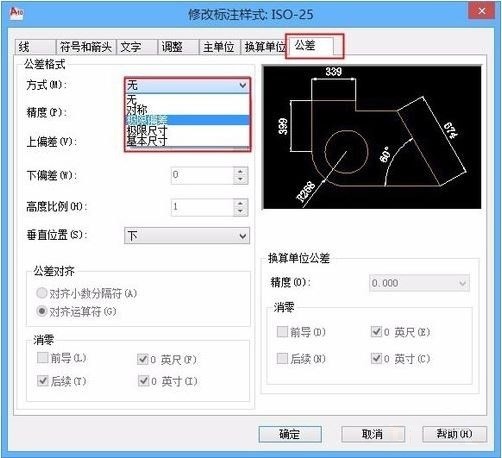

3. 点击最右边的“公差”选项卡；

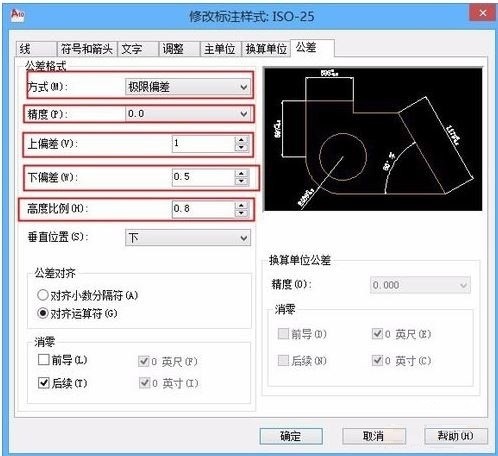

4. 公差格式设置为“极限偏差”，上偏差、下偏差设置需要的数字即可完成标注的极限公差。

粗糙度：

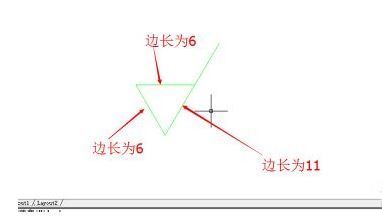

在空白处画出粗糙度符号，夹角为60°；

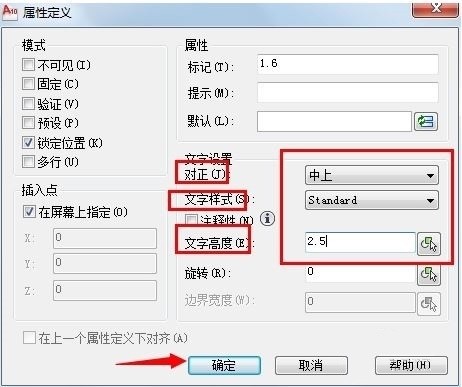

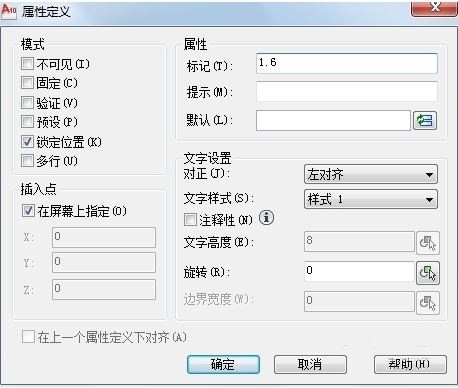

画出后，点击插入→定义属性；弹出属性定义对话框；

选择如下参数
对正：中上
文字样式：Standard
文字高度：2.5；

插入数字；

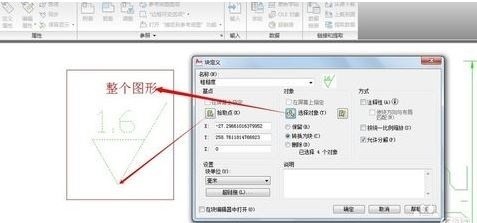

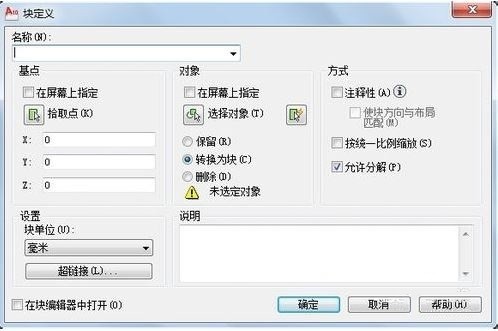

接下来创建块；插入→创建；弹出块定义对话框；

名称：粗糙度。拾取插入点；选择对象为整个图形；

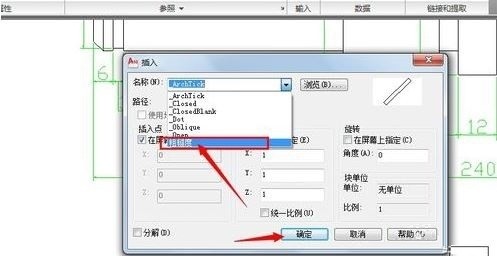

创建成功后进行插入：点击插入，选择粗糙度；

选择放置的位置，输入数值，成功插入粗糙度。

回复

1.输入ED,选择要编辑的尺寸，
2.在默认的尺寸后面输入例如：（+0.05^ 0）
3.点击a/b叠加按钮确定就可以了。
粗糙度就要自己创建块了。

回复

需要先加载lisp程序，然后在运行rou命令，加载好像在tools菜单的lisp子项中，（我由于机器上没有acad，无法准确告诉你，见谅）。另外一种方法是用load命令，即在命令行键入（load “PP\mm"），pp代表改lsp所在路径，mm为该lsp文件的名字，注意路径中一定要用"\"而不是""来指明路径

回复

展开查看全部 4 条讨论
