CAD模型与布局比率

可以将其比例设置保持一致，具体的操作方法和步骤如下：
1、第一步，模型空间中有绘制的图形，绘制的图形具有标准图框，见下图，转到下面的步骤。

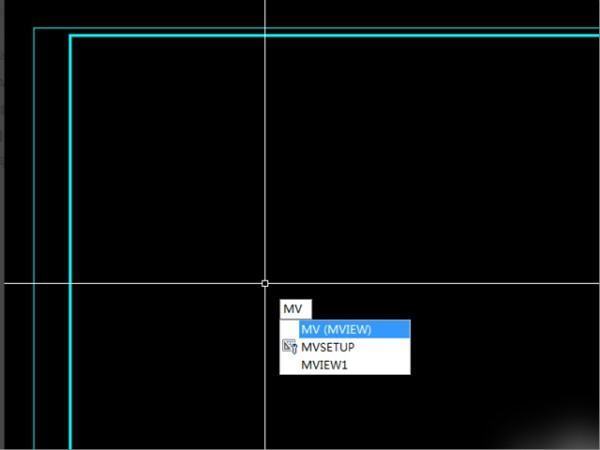

2、第二步，完成上述步骤后，这里提到通过插入A3标准图框系统，在布局空间中插入图框的比例只能是1：1插入，通过“mv”打开视口是内部图框的左上角和右下角，见下图，转到下面的步骤。

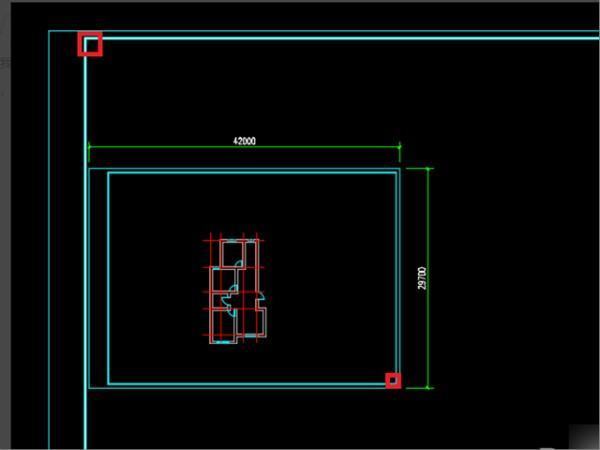

3、第三步，完成上述步骤后，双击视口以进入可编辑状态，见下图，转到下面的步骤。

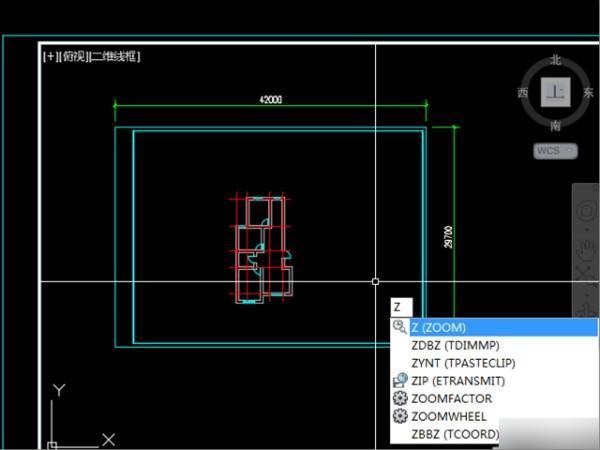

4、第四步，完成上述步骤后，者汪链可陵团以在布局空间中打开的视口中首孙的模型空间中看到现有的A3图框，并使用“Z”命令进行操作，见下图，转到下面的步骤。

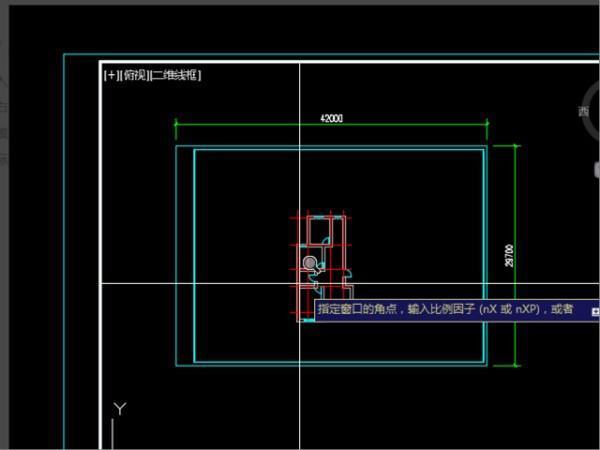

5、第五步，完成上述步骤后，通过Shift
 +右键单击选择端点，然后在视口中选择图框的左上角，Shift +右键单击以选择端点的右下角，见下图，转到热洋明触笔列问营出皮下面的步骤。

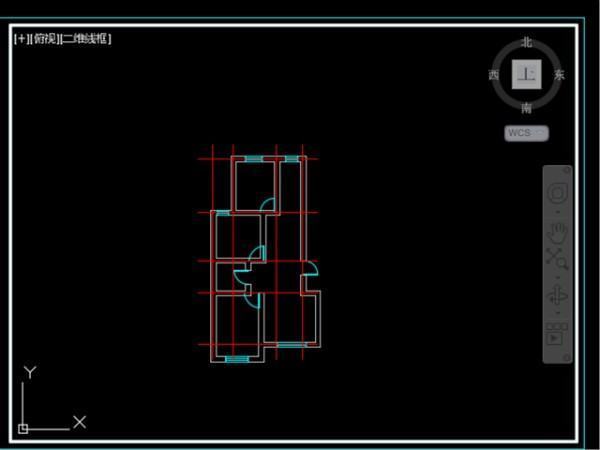

6、第六步，执行完上面的操作之后，布局空间和模型空间将自动重叠，见下图。这样，就解决了这个问题了。

可拖动视口，及改变视口大小及位置

首先是在工具栏调出“视口”工具，然后到布局里面就可以调整比例了。有现成的比例选项供你选择，也可以手动输入。望采纳。

我帮帮你吧，别人的满意回答是错误的。你需要如下操作：
1.点击你的标注，看清楚你所用的标注样式——》
2.然后点击菜单“格式”——》
3.“标注样式”——》
4.选中刚才你用的标注样式——》
5.“调整”——》
6.点中“使用全局比例”（而不是“将标注缩放到布局”）——》
7. “主单位”——》
8. 把“仅应用到布局”旁边方框里的对勾去掉——》
9. 确定，返回绘图界面。
