cad怎样设置虚线

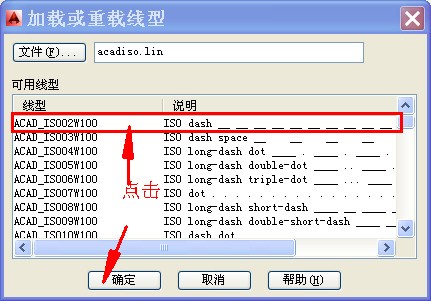

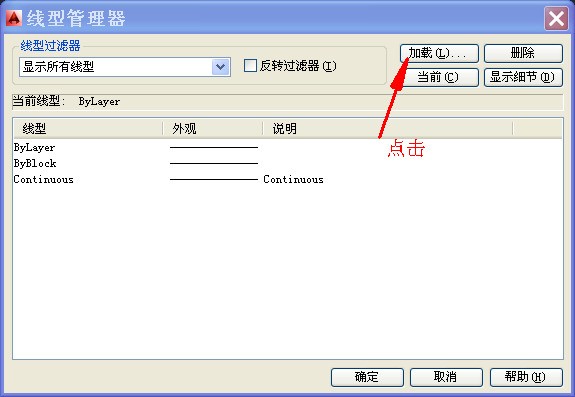

加载

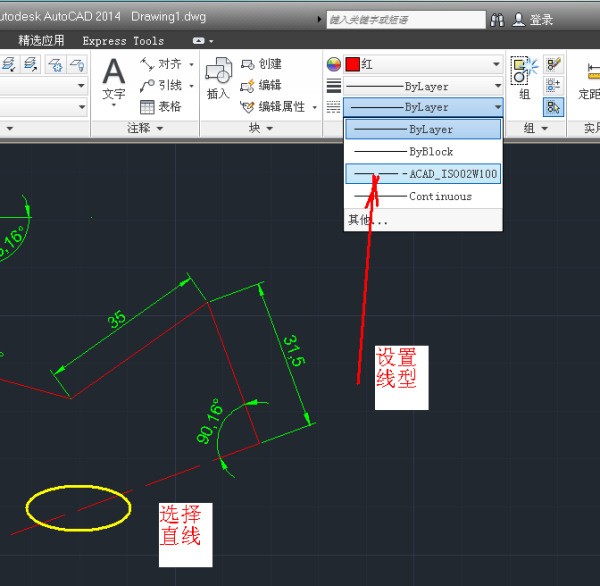

2、设置

1、左键点击选中虚线，然后右键单击选巴汉笔急倒发赶异宣择特性。

　　2、在特性中同样可以设置线型比例。

　　知识拓展：CAD中导入坐标的方法

　　1、cad坐标输入方法很简单，先用直线工具教cad绝对坐标怎么画。首先选择cad直线工具，然后在命令行中输入“20，20”(这是cad绝对坐标输入格式)，然后回车。

　　2、此时会将cad直线的起点定位在相距坐标远点x轴和y轴为20距离的点上。

　　cad输入带角度的相对坐标方法

　　1、在cad来自命令行中输入“@100<0”(这是cad带角度的相对坐标输入格式，意思是长度为100，角度为0度)，然后按回车键确定。

　　2、此时就画出来一条长度为1记望围玉系00且角度为0度的直线。

　　3、cad怎么输入坐标：用距x、y轴距离确定的相对坐标

　　4、在cad命令行中输入“@200，100”(这表示端点距离当前起点的x轴为200，距离y轴为100)，然后按回车键确定。

你刚学cad吧？这种问题到网上问有点麻烦，以后还是问身边的人比较好

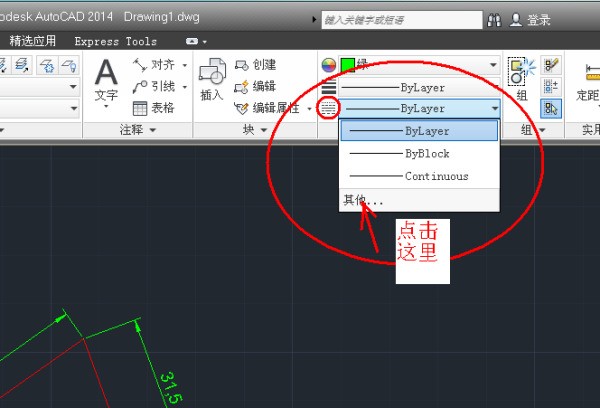

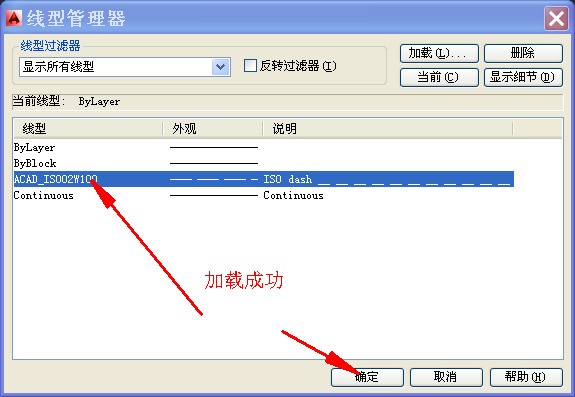

你打开cad，上面工具栏第二层，看见三个“随层”没有第二个是线形你看看有没有叫dash的线形？没有就点其他，然后弹出一个线型管理器，点击加载，选择带“dash”的线型，选择你需要的线型，选择你需要的线型高亮，确定，第二个随层，选那个你需要的线型，然后就可以画线就是虚线了
当然临时选择线型是上面说的方法，要是你要画很多虚线，新建个图层，图层特性管理器“la”中设置该图层的线型，这样在这个图层进行绘图都是虚线，
这里还有个线型比例的问题，你可以双击图形，快捷键“ch”线型比例其什么作用，你改改就知道，自己体会一下，呵呵

这属于图层的管理,LA ----料图层弹出来你就可以设置了！右键----新建图层 然后可来自以修改线型 颜色 以及名称。。。。。不会可以再问我追问 : 我们学校机器的CAD图层管理貌似没这么多选项.....
追答 : CAD都应该是这样的吧！你先按照我说的去试下！要想学好cad就要多画，不断摸索......CAD没有多难，一点就通！但必须多画！熟能生巧！加油

也有可能是分辨率设置问题，或者打印机分辨率问题，我也遇到过，换家打印社试试

加载




2、设置

　　在 AutoCAD调整虚线线型比例,如果觉得CAD中给的默知乱戚认来自的虚线不符合要求,其实可以手动任意陪哪调整虚线的样子。下面我给大家置京载轴整理了更多关于cad虚线设置比例的 方法 ，希望大家喜欢。
　　cad虚线设置比例的方法步骤：
　　 cad虚线设置比例的步骤 1如图的虚线，需要放大很多倍才能看出来，不符合绘图的需要，这里是全局比例因子需要调整。搭陵
　　 cad虚线设置比例的步骤 2在cad中点击菜单栏里的“格式”
　　 cad虚线设置比例的步骤 3下拉菜单栏里有“线型”的选项，线型即是调整直线的类型。
　　 cad虚线设置比例的步骤 4点击“线型”，出现如下界面，选择虚线旁边的“全局比例因子”，改360问答为50到100之间就可以。
　　 cad虚线设置比例的步骤 5完成后记得点击“当前”，将设置保存为当前使用状态。
　　6最后点击确认，操作完成，看绘图界面是否符合要求，如果虚线还密，就继续调整比例因子即可。
