CAD布局里复制视口肿么保持隐藏图层不变

可能是被其他线盖住了，你试试移开紫色框

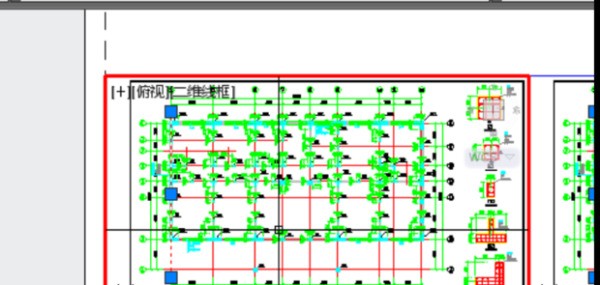

1、首先打开来自的图纸，为了演示，在布局中创建两个一样的视口

2、双击进入红色的视口，然后选择不需要显示的对象，在图层中可以看到该对象所在的图层扩采衡。

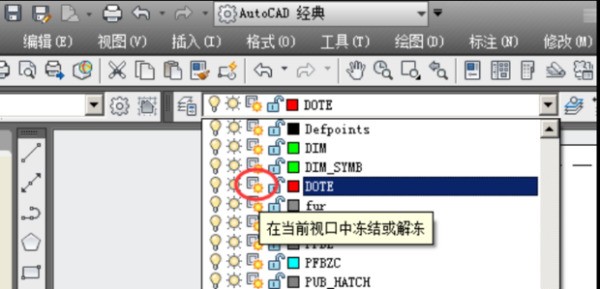

3、点击图层窗口，找到刚才查看的图层，点击该图层第三个图标，在当前视口中冻结。

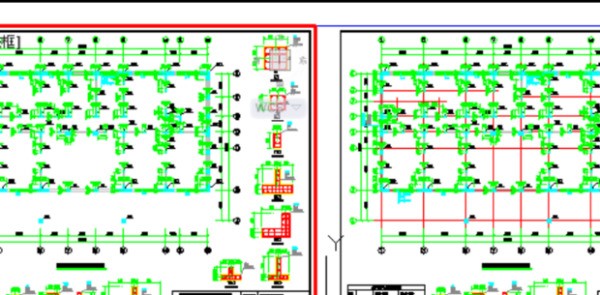

4、可以看到在左侧的视口中代表轴线的红线已经看不到了，但是不影响右侧的视口。

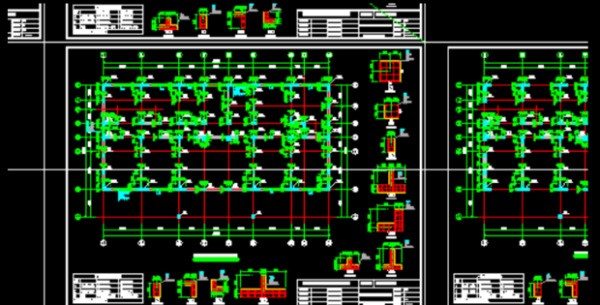

5、返回到模型中可以看到在模型中的是显示的。刚才定义的只是在哪个视口中不显示。

6、如果要恢复显示，可双击进入视口后再次点击回复。本方法在绘制图纸的时候可以在一张上绘制多张，然后根据图层来显示格视口的的内容。

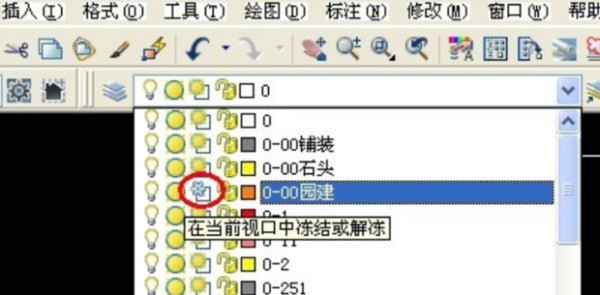

可以。首先，你双击 进入一个视口。然后在图层工具栏里，不是有“开关”，“冻结”嘛。“冻结”后面的一个就是“在当前视口中冻结”。我们用的就是这个。可以理解为，在当前，你激活的这个视口中，不显示哪个图层，那么就按一下这个图标。就可以了。
能研究到这里，说明你用CAD用的很细致了。

首先可以判断出你复制粘贴后
新的视口中出多出来了一部分的内容
主要为深青色的那些线条比较明显
可能还有其它的，要看到原图我才能具体判断
由于看不到你模型空间中是个什么样子
这里我只能猜测一下，具体如下：
在模型空间中存在这些深青色的线条
但第一个做布局的人可能不需要这些，但又想保留原始信息，
所以没有直接在模型空间中删除这些内容
而是巧妙的利用冻结图层的方式，将它隐藏了起来
注意，在布局空间中冰结图层，不会影响模型空间中的正常显示
但在布局空间中则会隐藏该图层的所有内容，
也就是说冻结图层只在这个视口中起作用
而当你复制出新的视口时，这个冻结图层的功能自动在新礼品中重置
相当于没有冰结，于是显示的内容又变成和模型空间中一至了
以上只是猜测，我没看到原图...处理方法可以在新的视口中
打开图层管理器将不需要的图形所在图层冻结即可
也可以命令layfrz 然后选择图不想要的图元

布局状态下 确认你是布局状态  找到要在这个布局隐藏的图层 第三个 一个轮子下一张纸的点了 就是这个布局不显示 其他还可以显示
