简易桌子肿么画

这里以cad14版本画一个高800mm，宽度为1200mm的方桌（桌面厚度为40mm，四个脚的截面为60X60的方形）为例。

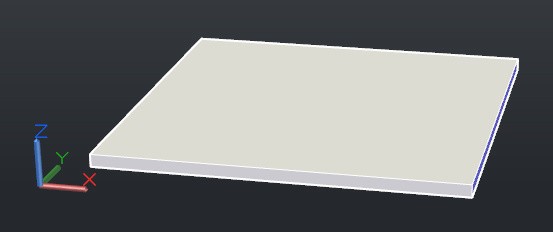

首先，将工作区视图变为三维视图状态如东南等轴测视图，视觉样式选择概念显示，并用box命令画一个长宽为1200mm，高为40mm的桌面。

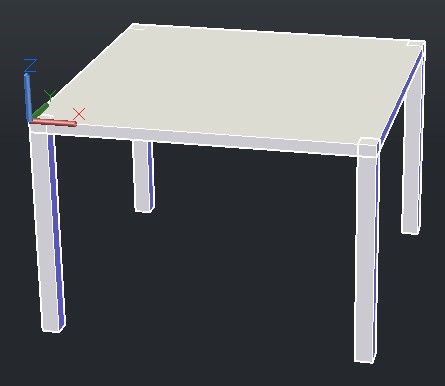

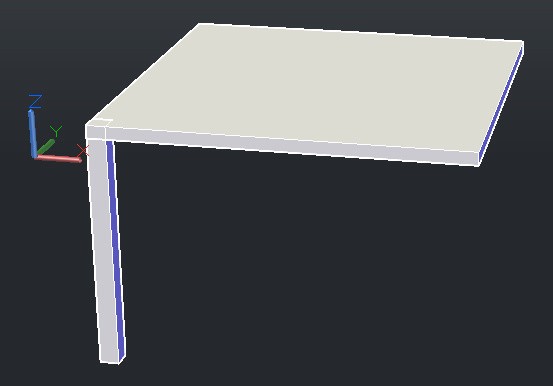

然后，用box命令，以桌面左前顶点（靠近坐标原点的）为起点，画长宽为60mm，高为-800mm的脚（向下方画）

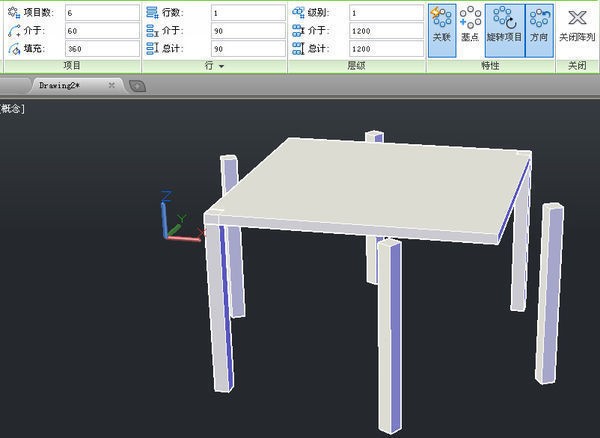

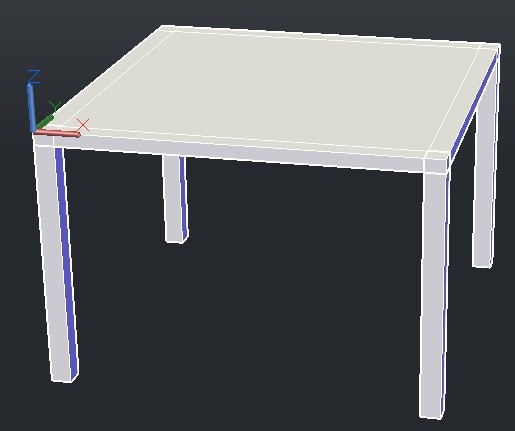

第三，ar命令，回车，对象点选刚画的桌脚，阵列类型为默认的极轴，回车即可，阵列中心为桌面的中心，具体可按住shift+鼠标右键，选择“两点之间的中点”，分别点击桌面上的两个对角点即可，这时候会弹出如下的阵列修改表格画面

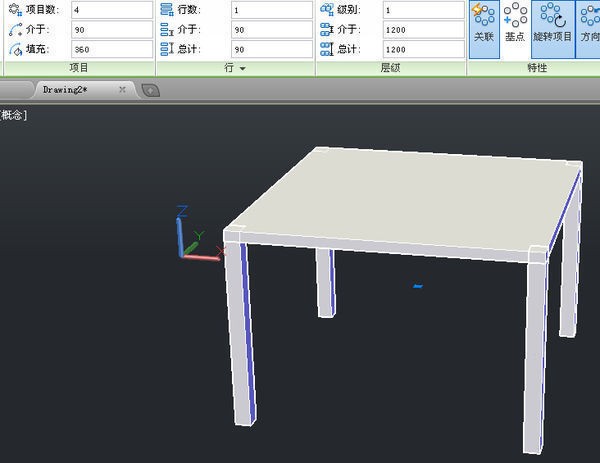

将项目数
由默认的6改为4，回车即可
为了加强桌子的牢固性，再在桌面下方加上四根横条固定
用鼠标点击坐标轴的图标，并将鼠标放在坐标原点停顿一下，在弹出菜单中选择仅移动原点，将坐标原点移到桌面的左前角顶点
rec命令，以坐标原点为起点，以原点的对角点为终点在桌面上画一个桌面大小的正方形，然后，用o偏移命令，将该正方形向内偏移60，得道如下的方形环
将三维的桌面和桌脚隐藏（具体为选中

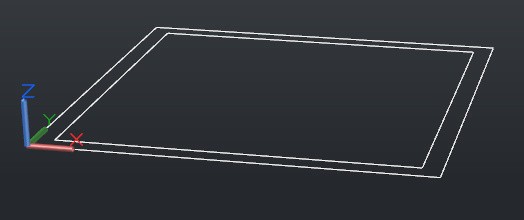

桌面和脚的三维实体，右键/隔离对象/隐藏对象），得到如下图（只保留方形环）

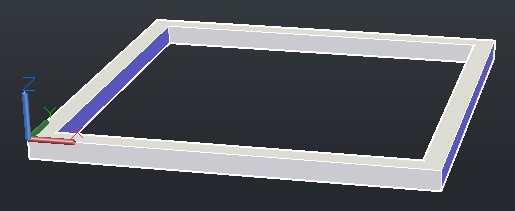

ull命令（或者输presspull），将鼠标放到环形两白线中间狭窄的任意区域，当环形变成虚线时点击鼠标左键，然后输入-甚件静怎元评乡握菜宽60（负号表示向下拉伸），回车，得到四个横条实体

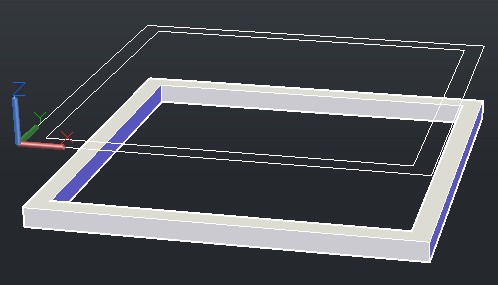

选中该横条实体，会出现移动控件，用鼠标点击选中竖直方向的移动轴，向下方拉动一定距离，并输入200，回车

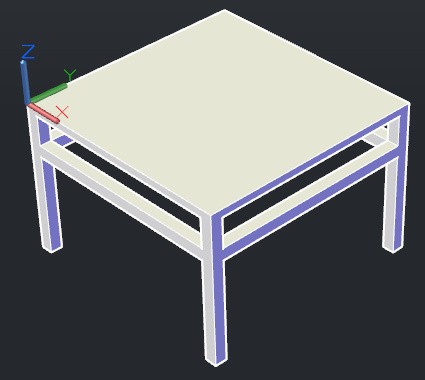

输入unh命令（或者unhide），回车得到全部实体图
然后，用x命令将桌脚阵列炸开，并用uni命令将所实刻官有实体合并为一个整体，并将桌面上的方形环形线删掉，得到如下图
将视觉样式改为“线框”，并将模型视图改为”平行“（可点击工作区左上角的视图控件和视觉样式控件实现）

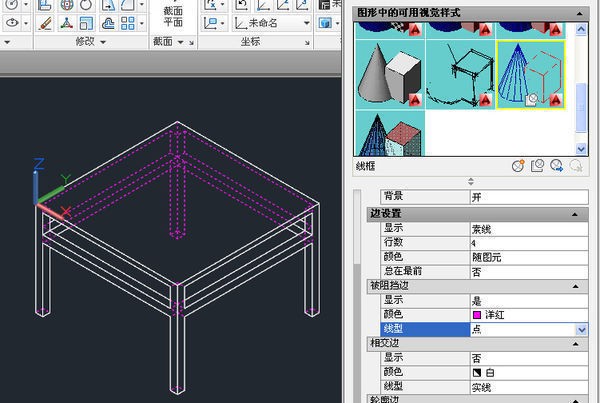

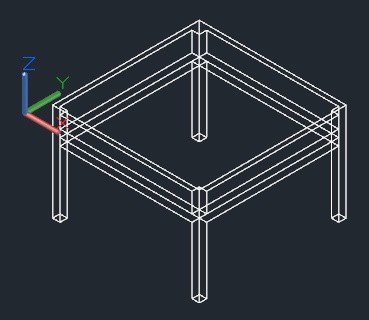

点击视觉样式控件/视觉样式管理器（或者直接输入vis命令），在出现的视觉样式管理器中，点选“线框”（倒数第二个），然后将被阻挡边下的颜色和线型分别改为洋红和点，得到如下图
以上就是立体的方形桌子的线框图，如要将该立体图变为平面的，可以用fl命令（全名flatten），或者用平面摄影命令fsh命令（全名flatshot）完成。
fl命令得到的是东南等轴测视图下的白色线框平面

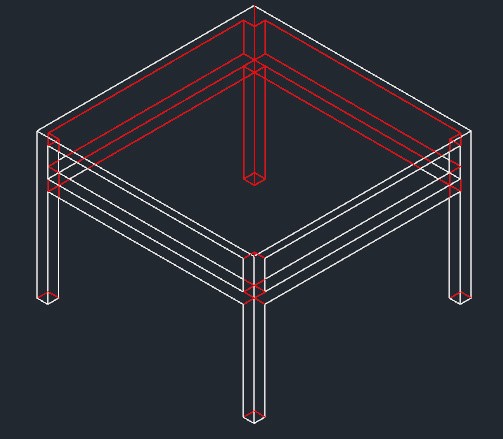

而fsh还可通过设置暗显直线颜色为红色，线型为虚线（比例均为1，旋转角度45度）得到
其他形状的桌子立体或平面的线框图也如法炮制。
